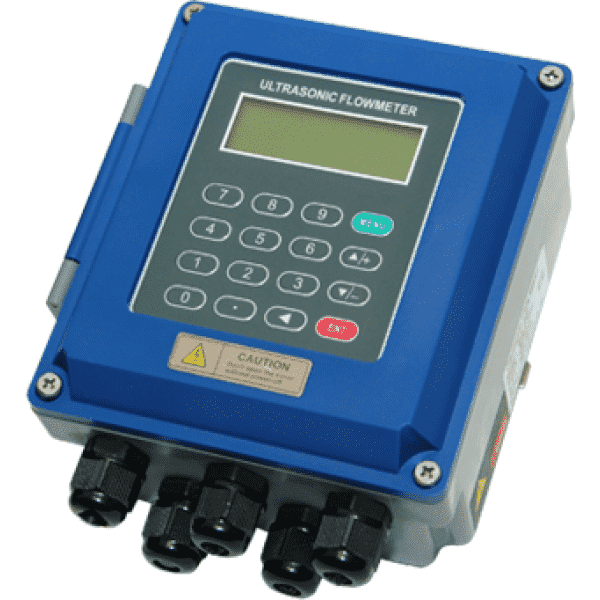

Расходомер Streamlux SLS-700F

Стационарный ультразвуковой расходомер STREAMLUX SLS-700F предназначен для измерения скорости потока жидкости в трубах диаметром от 15 до 6000 мм с помощью накладных электроакустических преобразователей без нарушения целостности системы и технологического процесса. Измерение основано на различии скорости прохождения ультразвуковых волн по течению жидкости и против. К преимуществам данного метода можно отнести высокую точность измерения, простой и легкий монтаж, датчики не соприкасаются с жидкостью – нет риска загрязнения или воздействия агрессивных и токсичных жидкостей. Расходомер Streamlux SLS-700F позволяет измерять поток жидкости со скоростью от 0.005 до 32 м/с, данные отображаются на встроенном ЖК дисплее и могут передаваться в режиме реального времени на различные системы АСУТП или другие приемные устройства с помощью множества встроенных цифровых и аналоговых интерфейсов. Также в приборе имеются дополнительные входы для подключения внешних термопар или датчиков расхода. Расходомер изготовлен в пыле- влагозащищенном корпусе со степенью защиты IP67 (преобразователи IP68), питание осуществляется от сети переменного тока 220В или от постоянного тока 8 – 36В.

Расходомеры Streamlux серии SLS-700F внесены в Государственный реестр средств измерений под №39725-08 и могут применяться на объектах ЖКХ, в нефтедобывающей, химической, целлюлозобумажной, металлургической, и в других отраслях промышленности.

Области применения

• Измерение скорости потока жидкостей

• Проверка насосов

• Аудит систем отопления, пожаротушения

• Тестирование котлов

• Контроль технологических процессов

• Дозировка жидкостей

• Настройка гидравлических систем

• Передача данных в системы АСУТП

Особенности

• Не требуется нарушения герметичности системы

• Нет движущихся деталей

• Простая и быстрая установка

• Высокая точность измерений

• Нет контакта с измеряемой средой

• Широкие коммуникационные возможности

• Внесены в Госреестр СИ

• Гарантия 5 лет!

Технические характеристики расходомера STREAMLUX SLS-700F:

Комплект поставки Streamlux SLS-700F

• Стационарный расходомер
• Датчики – 2 шт (тип зависит от варианта комплектации)
• Соединительные кабели для датчиков (стандартная длина 5 м.) – 2 шт
• Хомуты для крепления датчиков
• Контактный гель
• Инструкция по эксплуатации
• CD с программным обеспечением для работы прибора по интерфейсу RS-485
• Свидетельство о поверке
