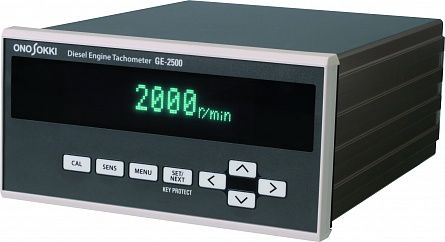

Тахометр Ono Sokki GE-2500

Тахометр GE-2500 предназначен для измерения числа оборотов дизельных двигателей с произвольным числом цилиндров. Вычисление оборотов осуществляется путем измерения скорости вращения генератора и дальнейшего быстрого преобразования Фурье. Тахометр GE-2500 обеспечивает быстрые и надежные результаты измерений не только для дизельных, но и бензиновых двигателей.

Особенности

• Возможность использования на дизельных и бензиновых двигателях
• Функция автоматической калибровки
• Обнаружение слабого сигнала
• Простота настройки и эксплуатации

Порядок работы

1. Закрепить датчик OM-1200 или OM-1500 на генераторе.
Установите датчик (OM-1200 или OM-1500) перпендикулярно к оси вращения генератора.  Подключите датчик к разъему [MAIN] на оборотной стороне тахометра GE-2500.
2. Выполните калибровку, чтобы определить соотношение скоростей вращения двигателя и генератора. Введите соотношение в тахометр GE-2500.   В GE-2500 предусмотрено два варианта калибровки: с помощью датчика для калибровки (приобретается отдельно) ручная настройка [ВНИМАНИЕ] Калибровку тахометра необходимо выполнять на холостом ходу.
Настройка с помощью датчика для калибровки		Ручная настройка
В данном случае коэффициент высчитывается автоматически на базе значений скоростей с датчика, установленного на двигателе, и датчика, установленного на генераторе.		Введите передаточное число и количество полюсов генератора.  Введите соотношение скоростей вращения двигателя и генератора. Введите скорость вращения двигателя на холостом ходу.
3. Отключите датчик для калибровки и выполните измерение с помощью датчика OM-1200 или OM-1500.
Установленное соотношение скоростей вращения двигателя и генератора хранится во встроенной памяти тахометра GE-2500. Пользователь может внести до 5 значений соотношения для быстрого доступа при проведении испытаний знакомых типов двигателей.

Технические характеристики

1. ИЗМЕРЕНИЯ
Тип двигателя		Дизельный или бензиновый с генератором
Метод вычисления		FFT (быстрое преобразование Фурье)
Диапазон входных частот		Режим измерений: 1 кГц, 2 кГц, 5 кГц Режим калибровки: 500 Гц
Погрешность		±2 × шаг (об/мин) ±1 импульс
2. ДИСПЛЕЙ
Тип
Частота обновления		0,2, 0,5, 1, 2 - на выбор
Шаг отображения		1 об/мин, 1 Гц
Диапазон отображения		20000 об/мин
3. ВВОД
Количество каналов		2 (MAIN - измерительный, REF - для калибровки)
Диапазон входного напряжения		±5 V, ±0,5 V, ±0,05 V
Разъем		BNC
Входная связь		АС
4. АНАЛОГОВЫЙ ВЫХОД
<REVO>	Вывод	Значение скорости вращения в об/мин
	Диапазон напряжения	0~F.S. или 0~10 В (значение F.S указывается вручную)
	ЦАП	12-битный
	Линейность	±0,3% F.S. (полной шкалы)
	Частота обновления	200 мс и менее
	Сопротивление нагрузки	100 кΩ и менее
	Разъем	BNC
<SIG>	Вывод	Вывод датчика, подключенного к каналу MAIN
	Сопротивление нагрузки	100 кΩ и более
	Разъем	BNC
5. ИМПУЛЬСНЫЙ ВЫХОД
Вывод		Значение частоты отображаемой скорости вращения
Диапазон выходного напряжения		Lo: 0,5 В и менее Hi: 4,5 В и более (без нагрузки)
Частота обновления		200 мс и менее
Сопротивление нагрузки		100 кΩ и более
Разъем		BNC
6. ОБЩИЕ ХАРАКТЕРИСТИКИ
Источник питания		DC 12-24 В
Энергопотребление		8 ВА
Рабочая температура		0°C - +40°C, влажность 20%~80% без конденсации влаги
Температура хранения		-10°C - +55°C, влажность 20%~80% без конденсации влаги
Габариты и вес		144(Ш)×72(В)×180(Г) мм, около 2 кг
Стандартные принадлежности		• Руководство по эксплуатации ×1 • Резиновые вкладыши под основание ×4 • Кабель питания от прикуривателя GE-0102 (1,5 м) ×1

Совместимые датчики

Модель	OM-1200	OM-1500
Принцип измерения	Электромагнитная индукция
Длина кабеля	5,10, 15 или 20 м (приобретается отдельно)	4,9 м (в комплекте)
Рабочая температура	0°C ~ +80°C	-10°C ~ +100°C
Габариты	⌀16×54 мм (только датчик) ⌀16×80 мм (с кабелем)	⌀16×30 мм
Вес	65 гр.	130 гр.
