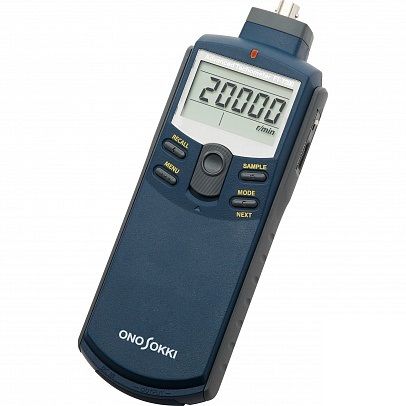

Тахометр Ono Sokki FT-7200

FT-7200 представляет собой портативный универсальный тахометр с расширенными возможностями. Использование технологии БПФ (абб. от "быстрое преобразование Фурье") позволяет FT-7200 выполнять частотный анализ скорости вращения путем оценки разницы в шуме, вибрации или магнитной индукции. На выбор доступно 5 алгоритмов вычисления и несколько типов датчиков, которые позволяют с высокой точностью извлекать нужную частотную составляющую из любой формы колебаний.

Особенности

• 5 математических алгоритмов и 2 режима измерения
• Можно использовать при резких изменениях частоты
• Бесконтактный способ измерения
• Широкая номенклатура совместимых датчиков
• Аналоговый выход и функции усреднения
• Компактный и универсальный
• Большой экран с фоновой подсветкой

FT-7200 предназначен для бесконтактного измерения скорости вращения с помощью частотного анализа шума и вибрации от измеряемого объекта с недоступным валом (например, от встроенных моторов) - традиционные контактные тахометры в таких случаях беспомощны. Использование бесконтактного тахометра FT-7200 избавляет от необходимости клеить отражающую метку или модифицировать вращающийся вал измеряемого объекта. Использование новых алгоритмов в значительной степени увеличивает производительность работы, даже в случае резкого изменения частоты вращения мотора. Поскольку FT-7200 работает от батарей, он будет удобен для полевых испытаний. FT-7200 поддерживает широкий перечень датчиков ONO SOKKI, включая микрофоны и шумомеры, акселерометры и вибродатчики, датчики импульса зажигания, а также датчик FT-0801, который измеряет скорость вращения по напряжению в разъеме автомобильного прикуривателя. Таким образом, можно выбрать датчики, исходя из поставленных задач измерения.

В зависимости от задачи измерения можно выбрать один из 5 алгоритмов. Так, например, алгоритмы C, D и E оптимизированы для режимов, когда скорость вращения увеличивается и/или замедляется. Даже в тех случаях, когда максимальный пик спектра мощности потерян, скорость вращения рассчитывается путем прогнозирования ожидаемого пика (режим C). Режим D отслеживает максимальный пик спектра мощности, а режим E - позволяет выбрать соответствующую скорость вращения из восьми частотных пиков.

Режимы измерения

Режим измерения	Режим	Алгоритм
Режим измерения вращения с постоянной скоростью (Constant)	A	Метод определения максимального пика
	B	Метод интервала пиковых значений
Режим измерения разгона / торможения вращения (Active)	C	Метод определения максимального пика спектра мощности (отслеживание пика нескольких порядков)
	D	Метод определения максимального пика спектра мощности (отслеживание пиков)
	E	Метод определения максимального пика спектра мощности (выбор варианта скорости вращения)

Технические характеристики

1. ИЗМЕРЕНИЯ
Объект измерения	Двигатели, в т.ч. двигатели постоянного тока, компрессоры и, в целом, вращающиеся объекты
Метод вычисления	Быстрое преобразование Фурье (FFT)
Время измерения	250 мс или менее
Входной частотный диапазон	диапазон 2000 Гц от 30 до 2000 Гц (от 1800 до 99999 об/мин) диапазон 500 Гц  от 7,5 до 500 Гц (от 450 до 30.000 об/мин)*1 диапазон 250 Гц от 3,75 до 250 Гц (от 225 до 15.000 об/мин)*1 *1 для P/R = 1
Единица измерения	об/мин (r/min)
Шаг измерения	Диапазон частот (Гц) ÷ 6400 x 60 ÷ число установленных импульсов (P/R), где диапазон частот равен 250, 500 или 2000 Гц, число импульсов равно 0.5, 1, 1.5 и т.д. (P/R) 6400 - шаг БПФ * Разрешение падает при увеличении или замедлении скорости вращения
Погрешность измерения	±2 × шаг (об/мин), ±1 * погрешность зависит от диапазона частот
Функция фильтрации	Ограничивает целевой диапазон частот (диапазон ско-рости вращ.) в пределах выбранных диапазонов частот
Функция усреднения	Обработка скользящей средней Кол-во средних значений: ВЫКЛ., 2, 4, 8, 16
Настройка чувствительности усилителя сигнала датчика	Чувствительность усилителя сигнала датчика можно регулировать с помощью поворотного регулятора на правой стороне основного блока
2. ДАТЧИКИ
Совместимые датчики	Вращение FT-0801, OM-1200, OM-1500, VP-1220, VP-202, IP-292, IP-296, IP-3000A, IP-3100 Вибрация VP-202, VP-1220, серии NP-2000 и NP-3000 Шум MI-1432 (микрофон)+ MI-3111 (предусилитель) Другое Датчик утечки электромагнитной индукции, оптический датчик
Входной уровень напряжения	5 В: макс. ±5 В 0,5 В: макс. ±0,5 В 0,05 В: макс. ±0,05 В
Тип входного соединения	АС
Источник питания для датчика NP	Источник питания постоянного тока (2,4 ±0,5 мA)
3. ДИСПЛЕЙ
Количество отображаемых символов	5
Высота символа	10,2 мм
Дисплей	7-сегментный ЖК-дисплей с подсветкой
Время обновления	0,5 ±0,2 с
Разрешение	1 об/мин
4. РЕЖИМЫ ИЗМЕРЕНИЯ
CNS (constant)	Режимы A, B Используется при небольших колебаниях скорости вращения объекта измерения (при измерении номинальной частоты вращения или аналогичной)
ACT (active)	Режимы C, D, E Используется при колебаниях скорости объекта измерения при ускорении или замедлении. Тем не менее, правильное измерение может оказаться невозможным, если изменения имеют скачкообразный характер.
5. АНАЛОГОВЫЙ ВЫХОД
Выходной сигнал [REVO]	Выходной сигнал Пропорционально отображаемому значению скорости вращения  Диапазон напряжений от 0 до 1 В / от 0 до П.Ш (П.Ш. может быть определена дополнительно)  Метод преобразования 10-битное ЦАП  Линейность ±1% П.Ш.  Время обновления 250 мс или менее  Температурная стабильность ±0,05% П.Ш. /ºC (НОЛЬ и ДИАПАЗОН) Погрешность настройки ±0,5% П.Ш (заводские настройки по умолчанию; погрешности установки; НОЛЬ и ДИАПАЗОН) Нагрузочное сопротивление 100kΩ или более  Выходной разъем Мини-разъем (⌀2.5)
Выходной сигнал на монитор [SIG]	Выходной сигнал Аналоговый выход для монитора после формирования сигнала датчика Нагрузочное сопротивление 100kΩ или более Выходной разъем Мини-разъем (⌀2.5)
6. ИМПУЛЬСНЫЙ ВЫХОД
Выходной сигнал	Выходной импульс частоты спектра мощности, полученный посредством БПФ
Диапазон напряжений	Lo: +0,5 В или менее Hi: +4,5 В или более (без нагрузки)
Диапазон выходных частот	от 3,75 Гц до 2 кГц Эквивалентно отображаемой скорости вращения × установленное кол-во импульсов на оборот (P/R)
Время обновления	250 мс или менее
Нагрузочное сопротивление	100kΩ или более
Выходной разъем	Мини-разъем (⌀2.5)
7. ОБЩИЕ ХАРАКТЕРИСТИКИ
Источник питания	Четыре элемента питания типа ААА или сетевой адаптер (PB-7090, продается отдельно)
Время непрерывной работы	Около 6 часов (с выключенной подсветкой) Около 5 часов (со включенной подсветкой) (при использовании щелочных элементов питания при 20°C; исключается в случае использования акселерометра серии NP-3000*2) *2 При использовании акселерометров серии NP-3000 увеличивается потребление электрической энергии из-за привода постоянного тока. Поэтому в случае использования акселерометров серии NP-3000 рекомендуем пользоваться сетевым адаптером.
Индикация уровня заряда	Индикатор “LOW" загорается приблизительно при заряде 4,2 В
Рабочая температура и влажность	от 0 дo +40°C,  от 35 до 85% (без конденсации)
Температура и влажность  хранения	от -10 дo +50°C, от 35 до 85% (без конденсации)
Габаритные размеры и вес	189,5 (В) × 66,0 (Ш) × 47,5 (Т) мм (только основной блок), 230 г.
