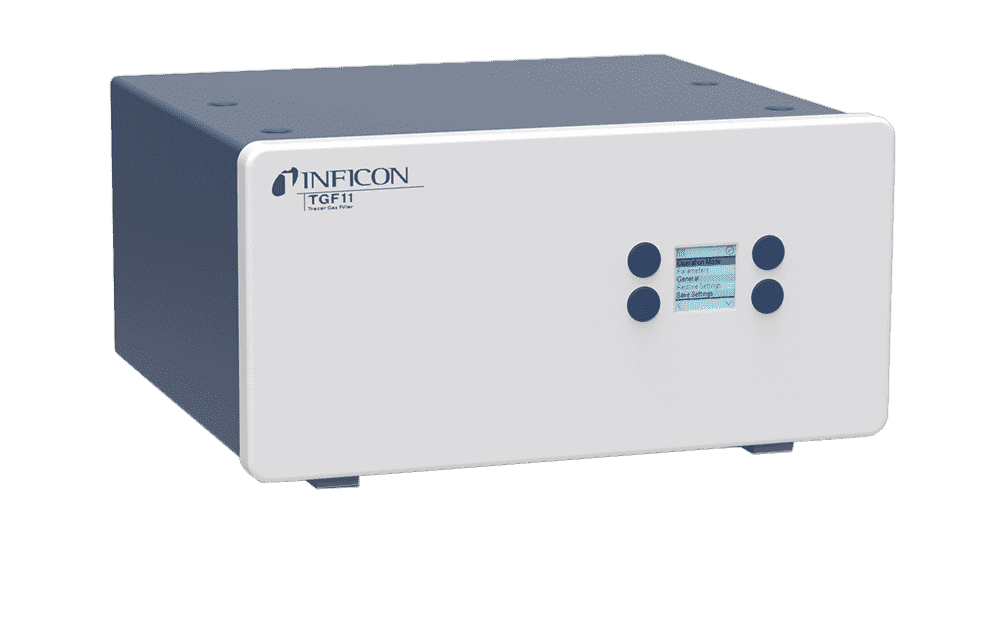

Наполнитель пробным газом TGF11

Для поиска течи с помощью пробного газа необходимо заполнять испытуемое изделие. Наполнитель пробным газом TGF11 представляет собой автономный простой и надёжный прибор для заполнения пробным газом с последующей его откачкой. Он обеспечивает своевременное заполнение всего испытуемого изделия пробным газом под соответствующим давлением. Он также обеспечивает откачку пробного газа после завершения поиска течи, предотвращая загрязнение рабочей зоны.

Простое и интуитивное управление прибором обеспечивается новым пользовательским интерфейсом, сокращая количество эксплуатационных ошибок. В наполнителе нет подвижных частей, что позволяет сократить расходы на техническое обслуживание, его также можно использовать в серийном производстве.

TGF11 – это вспомогательный прибор для водородного или гелиевого течеискателя INFICON, такого как водородный течеискатель Sensistor Sentrac.

Преимущества

• Обеспечивает заполнение пробным газом всего испытуемого изделия
• Предотвращает загрязнение исходного материала
• Предназначен для применения в требовательных промышленных условиях
• Два впускных канала для заполнения и откачки в кратковременных циклах
• Техническое обслуживание сведено к минимуму
• Легкая настройка

Особенности

• Откачка, заполнение и продувка испытуемого изделия
• Можно использовать с моделью для низкого давления (0,05-2 бар изб./0,7-29 PSI) и со стандартной (0,3-10 бар изб./4,4-145 PSI)
• Поиск больших течей перед наполнением пробным газом
• Пропорциональный клапан обеспечивает оптимальное заполнение
• Для откачки газа используется экономичный насос Вентури, что сводит техобслуживание к минимуму

Области применения

• Производство
• Автомобильная промышленность
• Аэрокосмическая промышленность
• Упаковочная промышленность
• Холодоснабжение и кондиционирование воздуха
• Медицина
• Обрабатывающая промышленность

Технические характеристики	Наполнитель пробным газом TGF11
Потребляемые ресурсы
Соединения	Вставные фитинги, внешний диаметр 6,10,12 мм (с трубными переходниками: 1/4",3/8",1/2")
Подаваемое давление пробного газа	100-1100 кПа (1-11 бар)
Источник питания	100-240 В переменного тока, 50/60 Гц, 2 A
Сжатый воздух	300-1000 кПа (3-10 бар)
Мощность*
Продолжительность откачки	от 0,8 с/л до -0,5 бар; от 1,6 с/л до -0,7 бар; от 2,5 с/л до -0,8 бар
Предельный вакуум	-0,85 бар (вакуум 85%)
Интерфейс передачи данных	USB (управляемое устройство) RS232 вход/выход ПЛК Интерфейс оператора
Диапазон температуры окружающего воздуха	5°-45°C (41°-113°F)
Габариты (Ш x В x Г)	305 x 160 x 284 мм (12 x 6,2 x 11,1 дюймов)
Масса	9,5 кг (19,8 фунтов)
