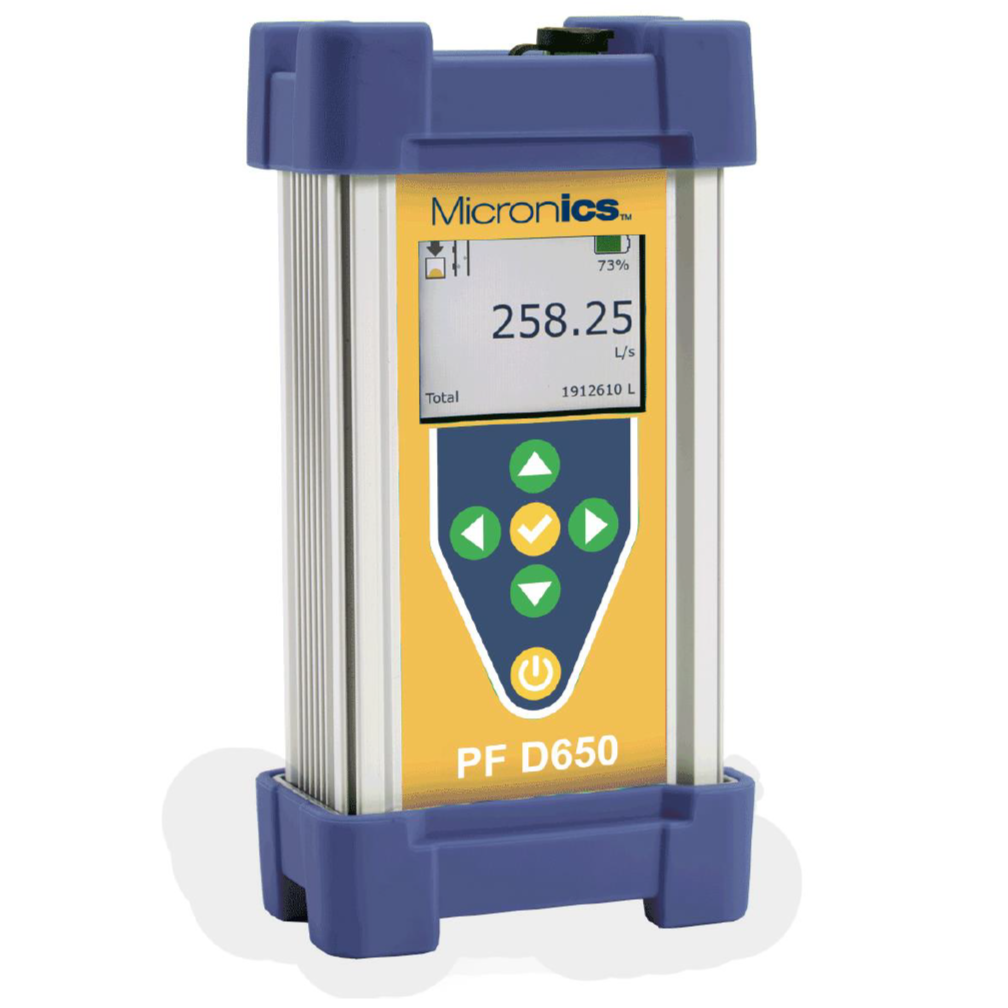

Портативный ультразвуковой расходомер для грязных или аэрированных жидкостей Micronics Portaflow D650 (PDFM-6.1)

Характеристики

• Портативное бесконтактное измерение расхода для самых суровых сред и условий
• Прочный корпус из экструдированного алюминия IP67
• Расширенная обработка сигнала
• Режим низкого энергопотребления для продления срока службы батареи
• Подходит для жидкостей, содержащих взвешенные твердые частицы или пузырьки (минимальный размер 100 микрон, минимальная концентрация 75 частей на миллион)
• Экономичное измерение
• Комплект для монтажа из нержавеющей стали и футляр для переноски
• Простота установки и эксплуатации
• Встроенный регистратор данных на 12 миллионов точек

Рекомендуемые области применения:

• Сточные воды
• Очищенные сточные воды
• Аэрированная вода
• Шлам и пульпы
• Химикаты и растворители
• Вязкие жидкости
• Абразивы
• Пищевые продукты
• Целлюлозная масса
• Кислоты и каустики

Принципы измерения:

Ультразвуковой датчик Portaflow D650 вводит высокочастотный звук через стенку трубы в текущую жидкость. Пузырьки газа или твердые частицы, взвешенные в жидкости, отражают ультразвуковой сигнал на датчик. Когда этот звук отражается от движущихся пузырьков или частиц, он возвращается на датчик со смещенной частотой. Этот сдвиг частоты называется эффектом Доплера. PF D650 непрерывно измеряет изменение от своей переданной частоты до принятой частоты для точного измерения расхода.

Общие характеристики

Рабочие параметры: Жидкости, содержащие взвешенные твердые частицы или пузырьки, минимальный размер 100 микрон, минимальная концентрация 75 частей на миллион
Диапазон расхода: ±0,03 м/с до 12,2 м/с (±0,1 фут/с до 40 фут/с) в большинстве случаев применения
Размер трубы: Ультразвуковой датчик монтируется на любую трубу с внутренним диаметром от 12,7 мм до 4,6 м (от 0,5 дюйма до 15 футов)
Дисплей: Цветной TFT ЖК-дисплей, тип IPS, размер экрана 2,8 дюйма, разрешение 320 x 240, яркость 500 нит, сверхширокий обзор
Входная мощность:
• Встроенная перезаряжаемая литий-полимерная батарея для непрерывной работы до 15 часов
• Внешняя сеть для зарядного устройства USB-C с входом 100-240 В переменного тока, 50-60 Гц, 0,6 А; и 5,0 В постоянного тока, 3 А, Выходная мощность 15 Вт
Выходы: файлы журнала, файлы ежедневного журнала, файлы настроек параметров и файлы захвата формы сигнала через флэш-накопитель USB-C (входит в комплект)
Регистратор данных: емкость 12 миллионов точек, настраиваемая для скорости или расхода, отметка даты и времени, настраиваемый формат для программного обеспечения регистратора (LG2) или CSV, доступные интервалы 10 с, 30 с, 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин и 1 ч
Расширенное ведение журнала: может быть развернуто в режиме ведения журнала в спящем режиме для увеличения времени работы батареи.

Интервал регистрации, мин	0.5	1	2	5	10	15
Расчетная продолжительность работы батареи, дней	5	8	15	30	45	60

Программное обеспечение для ПК: бесплатное программное обеспечение Logger для Windows. Для отображения, обработки, анализа и экспорта данных.
Рабочая температура (электроника): от -20 °C до +60 °C (от -5 °F до +140 °F)
Корпус электроники: IP67 при подключенных кабелях преобразователей. IP65 при неподключенных кабелях преобразователей. Алюминиевый корпус с силиконовыми защитными торцевыми крышками.
Кейс для переноски: IP67, с защитной формованной пеной с местом для преобразователя и установочного оборудования
Точность: ±2% от показаний или 0,03 м/с (0,1 фут/с), в зависимости от того, что больше. Требуются твердые частицы или пузырьки минимальным размером 100 микрон,
минимальная концентрация 75 ppm. Повторяемость: ±0,1%, линейность ±0,5%
Конфигурация: встроенный 5-кнопочный интерфейс клавиатуры с выбором языка меню на английском, французском и испанском языках. Дополнительная защита паролем, настраиваемая пользователем.
Сертификаты: CE

Технические характеристики датчика

Стандартная модель PSE4-A2: зажимной, ультразвуковой с одной головкой для труб с внутренним диаметром от 12,7 мм до 4,6 м (от 0,5 дюйма до 15 футов) с экранированным двойным коаксиальным кабелем длиной 3,4 м (12 футов) и защелкивающимся разъемом
Комплект для монтажа датчика: зажим для трубы из нержавеющей стали и соединительный компаунд 3,0 жидких унций
Материалы труб: сталь, нержавеющая сталь, чугун, ковкий чугун, футерованный бетоном ковкий чугун, ПВХ, ПЭВП или любой смежный материал трубы, который проводит звук, включая футерованные трубы с футеровкой, прикрепленной к стенке трубы. Избегайте труб с неплотно вставленными футеровками и стенками труб, содержащими воздух.
Рабочая температура: от -40 °C до +150 °C (от -40 °F до +300 °F)
Защита от проникновения: IP68, выдерживает 10 фунтов на кв. дюйм (приблизительно 23 фута или 7 м H2O) в течение 24 часов

Популярные варианты

Кабель датчика: 15,2 м (50 футов) удлинение кабеля датчика, экранированный, с разъемами
Монтаж датчика: дополнительный силиконовый соединительный компаунд. Дополнительные зажимы для труб из нержавеющей стали

Чехол для переноски
PF D650 упакован в оранжевый чехол IP67 с защитным формованным пеноматериалом.

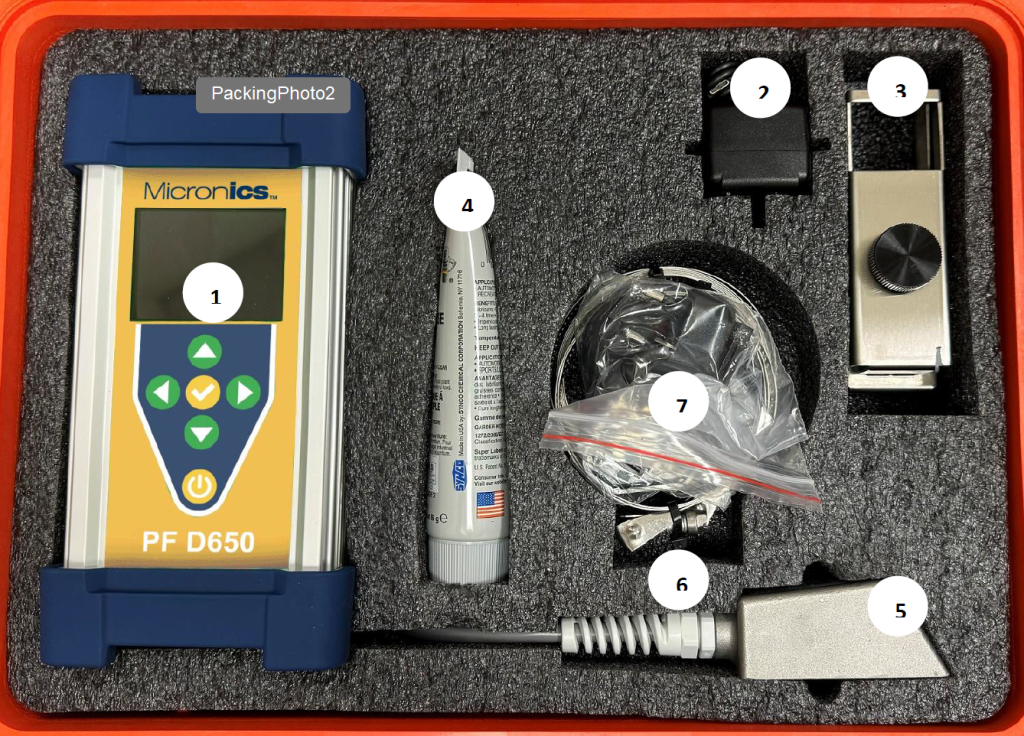

Комплект поставки

1. PF D650 Electronics. Кабель датчика
2. Настенное зарядное устройство USB-C
3. Монтажный кронштейн датчика SE14-A2
4. Соединительный состав, 3 унции Super Lube®
5. Датчик SE14-A2 с кабелем
6. 2 шт. хомута для шланга. Внешний диаметр от 0,05 до 8,56 дюймов. Внешний диаметр от 1,75 до 22 дюймов. Можно объединить для внешнего диаметра до 30 дюймов
7. Международные адаптеры для вилок для настенного зарядного устройства USB-C

Технические характеристики

• Тип - PF D650, PDFM-6.1
• Диапазон напряжений (В) - 100...240
• Диапазон температур эксплуатации (℃)  -   -20...+60
• Класс IP - 67
• Размеры (мм) - 220х113.8х65
• Интерфейсы связи -  USB-C
