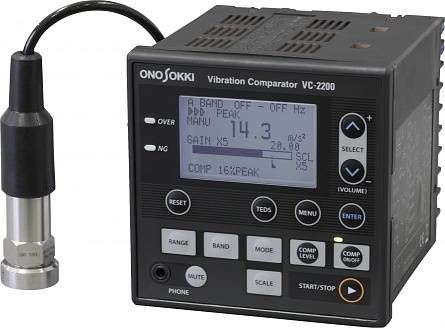

Виброкомпараторы VC-2200/3200 ONO SOKKI
Виброкомпараторы VC-2200/3200 предназначены для непрерывного или периодического мониторинга состояния производственных объектов, а также оценки качества выпускаемой продукции. Каждый прибор, получая данные с акселерометра, выдает суждения "годен/не годен" по двум частотам одновременно. Модель VC-3200 отличается от младшей модели цифровыми фильтрами, которые более эффективны, когда требуется детальная настройка условий суждения
Отличительные особенности

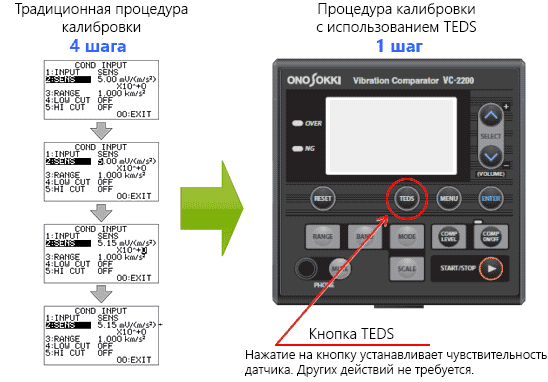

- Функция TEDS
Совместное использование с компаратором датчика TEDS позволяет избежать ошибок настройки и в значительной степени упрощает процедуру калибровки - достаточно нажать на кнопку TEDS на передней панели устройства.

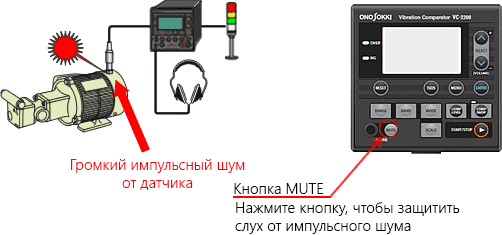

- Функция MUTE
- Функция усреднения спектра

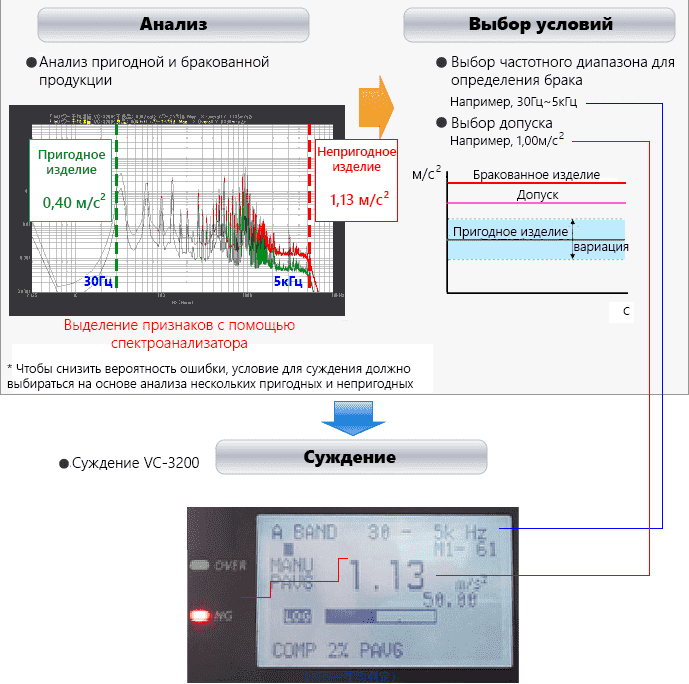

Компараторы позволяют выполнять суждения о годности/негодности продукции на базе усреднения спектра. Алгоритм данной функции приведен ниже.

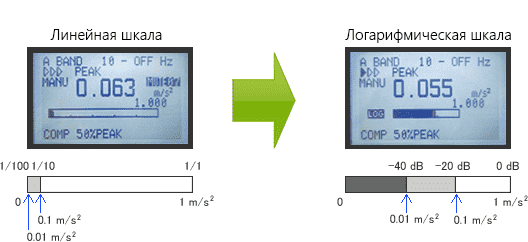

- Логарифмическая шкала
В компараторах предусмотрена возможность отображения вибрации на логарифмической шкале. Данная функция позволяет более пристально оценивать малую вибрацию.
- Простое и интуитивное управление
- Лучшие функции предшественников
От предыдущих поколений новым компараторам VC2200/VC-3200 достались аналоговый выход AC и DC-сигналов, возможность отображения результатов измерения в виде числового значения или шкалы, суждение по двум диапазонам одновременно, функция задержки суждения, а также активизированный вход.
Технические характеристики
| 1. ВВОД | |||||||||
| Количество каналов | 1 | ||||||||
| Сигнальный вход |
Выбирается между акселерометром с предусилителем и сигналом напряжения • Акселерометр с предусилителем Питание CCLD: 4мА DC +24В Совместимые датчики: NP-3331B, NP-3331N30 • Сигнал напряжения Входное напряжение: ±5В Входная нагрузка: 100кΩ или более Разъем: C02 (BNC) |
||||||||
|
Определение разрыва соединения (только VC-3200) |
Данная функция активна только при использовании CCLD | ||||||||
| Настройка чувствительности | 1,00 ×10-2 ~9,99 ×102 мВ/(м/с2) | ||||||||
| Единица измерения | м/с2 или EU | ||||||||
| Диапазон входных значений |
0,1~50000 м/с2 (зависит от чувствительности датчика) |
||||||||
| Частотные характеристики |
3Гц~15кГц ±0,5дБ 1,5Гц~20кГц ±3дБ |
||||||||
| Собственный шум | 3Гц~20кГц: 30 мкВrms или менее | ||||||||
| Динамический диапазон |
• Through/AC: 80дБ или более (входное напряжение ×1, ×2, ×5) 70дБ или более (входное напряжение ×10, ×20, ×50, ×100, ×200, ×500) • THR (Through): 1,5Гц~40кГц • AC: 1,5Гц~20кГц |
||||||||
| Функция TEDS | Доступна при использовании датчика TEDS (IEEE1451.4)(Ver1.0 или более поздней) | ||||||||
| 2. ВНЕШНИЙ СИГНАЛЬНЫЙ ВВОД | |||||||||
| Диапазон входного напряжения |
HIGH: +2,4В~+5,0В LOW: 0~+0,8В |
||||||||
| Нулевой ввод |
Холостое напряжение: +5В Ток в цепи короткого замыкания: 0,5мА или менее Сопротивление контактов: 50Ω или менее |
||||||||
| Выход RS-232C |
Скорость: 9600 bps (VC-2200), 9600/19200 bps (VC-3200) Разъем: DIN 8-pin Кабель: AX-5022 |
||||||||
| 3. АНАЛИЗ | |||||||||
| 4. ОБРАБОТКА | |||||||||
| 5. ВЫВОД | |||||||||
| Аналоговый выход |
THR/AC/DC (AC/DC - устанавливается для каждого диапазона) *Выходное сопротивление: ~50Ω *Выход THR: макс.напряжение - ±5В диапазон частот - 3Гц~15кГц ±0,5дБ, 1,5Гц~40кГц ±3дБ *Выход АС: макс.напряжение - ±5В диапазон частот - 3Гц~15кГц ±0,5дБ, 1,5Гц~20кГц ±3дБ *Выход DC: макс.напряжение - 0~5В |
||||||||
| Наушники |
АС-выход для каждого диапазона *Макс.мощность: 15мВт при сопротивлении 24Ω *Разъем: 3,5мм |
||||||||
| Сигнал CAL | 160Гц, 1В0-p ±3% (выход с THR/AC/DC) | ||||||||
| Сигнал OVER |
Вывод осуществляется при превышении верхней границы шкалы измерения или превышении соотношения A/D Выход с открытым коллектором (инвертированная логика) VC-2200: при превышении верхней границы шкалы измерения или превышении соотношения A/D (нормальная логика) VC-3200: при превышении верхней границы шкалы измерения или превышении соотношения A/D (нормальная логика), совмещено с выводом сигнала о разрыве соединения *Напряжение: 30В или менее *Втекающий ток: 25мА или менее |
||||||||
| 6. КОМПАРАТОР | |||||||||
| Функции |
VC-2200: суждения выполняются для каждого диапазона в отдельности, возможность выбора rms или peak для каждого диапазона VC-3200: суждения выполняются для каждого диапазона в отдельности, возможность выбора rms/peak/peak•max.rms для каждого диапазона |
||||||||
| Настройка уровня | Настройка с шагом в 1% от полной шкалы | ||||||||
| Вывод |
Вывод осуществляется, если результат выше (или ниже - на выбор) установленного значения VC-2200: выход с открытым коллектором (нормальная и инвертированная логика одновременно) VC-3200: выход с открытым коллектором (нормальная или инвертированная логика - на выбор) *Напряжение: 30В или менее *Втекающий ток: 25мА или менее |
||||||||
| Время отклика | 100мс или менее | ||||||||
| Настройка задержки | 0/0,5/1/1,5/2/3/4/5/6/7/8/9/10/12/20с - на выбор | ||||||||
| 7. ДИСПЛЕЙ | |||||||||
| Тип |
ЖКД с фоновой подсветкой Частота обновления: 0,5с |
||||||||
| Индикаторы |
OVER: загорается красным при превышении верхней границы шкалы измерения NG: загорается красным при превышении установленного значения COMP ON/OFF: горит зеленым при включенной функции компаратора |
||||||||
| 8. ОБЩИЕ ХАРАКТЕРИСТИКИ | |||||||||
| Источник питания | DC 24В | ||||||||
| Рабочая температура |
0~50°C, 0~85% без конденсации |
||||||||
| Температура хранения | -5~55°C, 0~85% без конденсации | ||||||||
| Габариты и вес | DIN 96(Ш) × 96(В) × 112(Г), около 500 гр | ||||||||
| Дополнительные принадлежности |
|
||||||||
Примеры использования

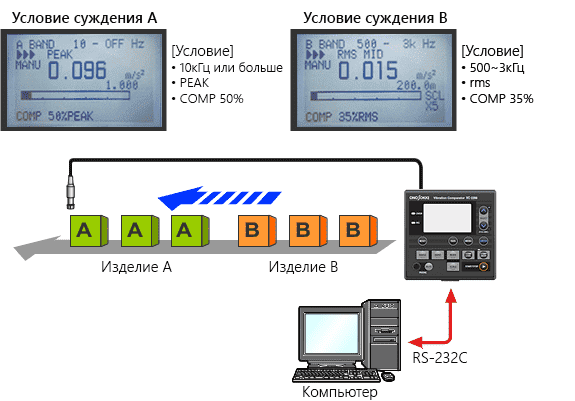

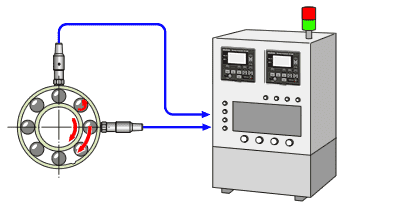

- 1. Контроль качества изделий

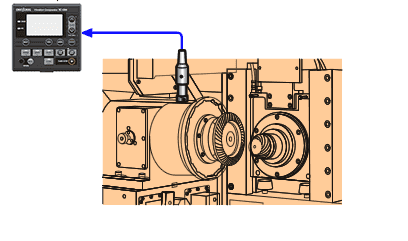

- 2. Обнаружение неисправностей в работе

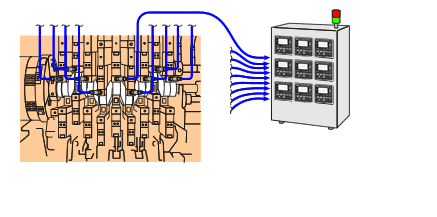

- 3. Мониторинг производственных объектов
Диагностика производственных мощностей требует немало времени и работы. Однако, этому следует уделять внимание, поскольку изменения в вибрации являются признаком того, что деталь пора заменить, иначе она может выйти из строя. Компараторы VC-2200/3200 позволяют вести непрерывный мониторинг вибрации и предотвращать неисправности механизмов.

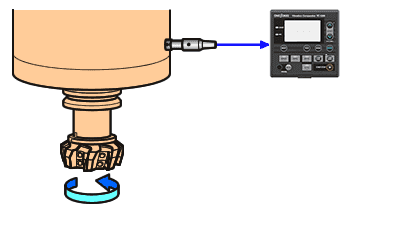

- 4. Мониторинг рабочих инструментов
