Мобильный спектрометр Минилаб СЛ
Мобильный спектрометр – незаменимый прибор в тех случаях, когда необходимо получить мгновенный результат на месте расположения исследуемого материала без отрыва от производственного процесса. Представляет вашему вниманию компактный и надёжный портативный прибор, который идёт в комплекте с пистолетом. Он определяет марку цветного или чёрного металла непосредственно в металлургическом цехе, на строительном складе, энергетической станции и любой другой рабочей площадке без отрезания пробы. Основное его предназначение – совершение входного контроля и оперативное разделение по маркам.
Специфические, часто достаточно сложные условия на объектах диктуют свои полевые правила исследования. В соответствии с этим, мы создали максимально удобный, лёгкий, энергонезависимый спектрометр, который адекватно реагирует на все перепады и смены рабочей обстановки, а также быстро и просто настраивается. Полученное экспресс-заключение равнозначно по качеству с результатами, выполненными с помощью длительных и дорогостоящих лабораторных методов. Кроме того, наш «Минилаб» выгодно отличается от рентгеновских машин уникальной способностью идентифицировать лёгкие элементы, такие как углерод, магний, алюминий, без знания которых правильная сортировка сталей и других сплавов становится невозможной.
Стандартные задачи, решаемые мобильным спектрометром
- Пересортировка металлов по маркам на складе, в результате чего, на объекте будет образцовый порядок
- Оперативная оценка стоимости вторичного металла сразу на месте ещё до оплаты;
- Сведение вероятности ошибки при определении марки даже при обширном количестве однотипных изделий
- Мгновенное определение любого марочного и сертифицированного металла, сплава и т.п.
- Обустройство шихты перед расплавкой для экономии дополнительных легирующих элементов и, в то же время, попадание в марку
Конструктивные особенности прибора

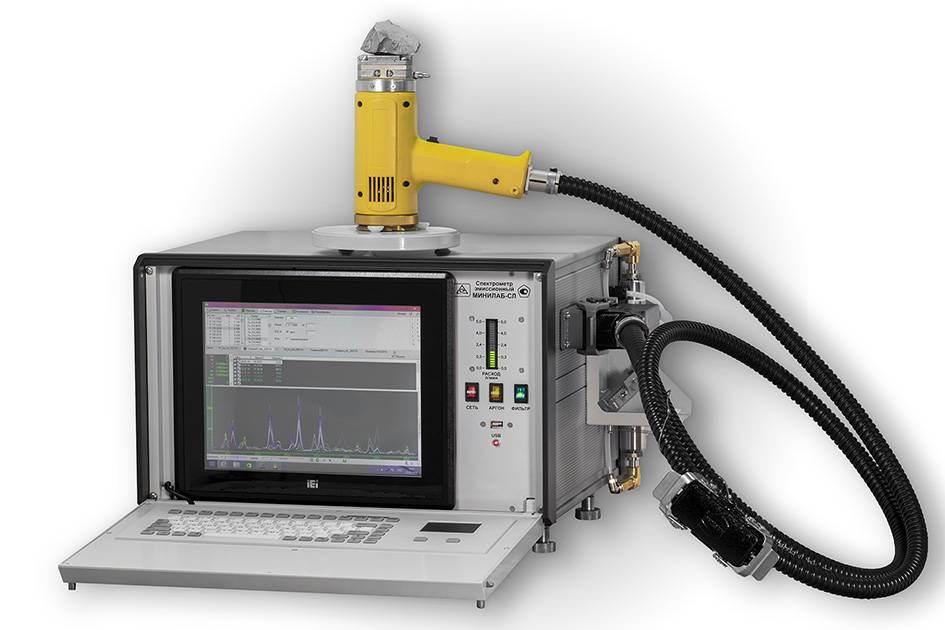

«Минилаб СЛ» состоит из двух частей: оптико-электронного блока и пистолета-зонда, которые соединены между собой через специальный разъём кабелем со световодом. Одинаково хорошо питается от аккумулятора автомобиля и от обычной сети переменного тока. Комфортное перемещение прибора возможно, благодаря подвижной тележке, на которую устанавливаются все составные блоки. Он функционирует с продувкой камеры воздухом либо аргоном.
К сведению: начиная с 2007 года, в изделие был встроен корректор мощности, который позволяет ему работать при напряжении 180-240 В. Важными дополнениями являются: облегчённый пистолет, гибкий столик, трансформирующий его в универсальный настольный прибор. Марку металла стало возможным определить автоматически, благодаря современному программному обеспечению.
Технические характеристики
| Характеристика | Значение |
| Обратная линейная дисперсия | 1,67 нм/мм |
| Регистрируемая область спектра | от 185 до 406 нм |
| Количество определяемых элементов | неограниченное, любые элементы |
| Минимальное время накопления спектра | 0,015 с |
| Источник возбуждения спектров | низковольтная искра |
| Операционная система | Windows 98 |
| Производительность спектрометра | до 800 анализов в смену |
| Возможность подключения внешних устройств | Ethernet, USB (принтер, «Flash»), LPT |
| Пистолет-зонд | воздух / аргон |
| Электрическое питание | (220+22-33)В (50±2) Гц |
| Система автономного электропитания: аккумулятор, выходное напряжение / емкость | 12В / 74 А*ч |
| Потребляемая мощность, обжиг / ждущий режим | 500 Вт / 100 Вт |
| Масса основного блока Пистолета | 25 Кг 1,2 Кг |
| Диапазон температуры окружающей среды | от 0 до +40°С |
Примеры аналитических программ и диапазоны измеряемых концентраций спектрометра "Минилаб СЛ"
1. Аналитическая программа анализа медных сплавов
| min % | max % | Наличие ГСО | min % | max % | Наличие ГСО | ||
| Cu | Основа сплава | Zn | 0,3 | 7.0 | 0.3-7.4 | ||
| Pb | 0.01 | 3.0 | 0.013-2.7 | Sn | 0.04 | 7,0 | 0.036-6.6 |
| Al | 0.04 | 11.00 | 0.038-10.5 | Fe | 0.05 | 4.0 | 0.05-1.44 |
| Mn | 0.005 | 3.0 | 0.005-2.9 | Si | 0.0020 | 5.00 | 0.029-4.65 |
| P | 0.006 | 0.03 | 0.006-0.026 | Ni | 0.05 | 3.00 | 0.046-3.15 |
2. Аналитическая программа анализа алюминиевых сплавов
| min % | max % | Наличие ГСО | min % | max % | Наличие ГСО | ||
| Al | Основа сплава | Mg | 0.003 | 2.0 | 0.003-2.0 | ||
| Si | 0.03 | 9.0 | 0,03-8,8 | Cu | 0.0006 | 8.0 | 0.0006-7.86 |
| Zn | 0.007 | 2.00 | 0.007-1.77 | Fe | 0.042 | 1.5 | 0.042-1.38 |
| Mn | 0.001 | 1.0 | 0.001-1.0 | Ni | 0.004 | 0.7 | 0.004-0.64 |
| Ti | 0.008 | 0.3 | 0.008-0.25 | Ga | 0.006 | 0.03 | 0.006-0.023 |
| Pb | 0.001 | 0.2 | 0.001-0.225 | Cr | 0.001 | 0.23 | 0.0011-0.23 |
| Be | 0.0004 | 0.009 | 0.0004-0.009 | V | 0.002 | 0.006 | 0.0017-0.0058 |
3. Аналитическая программа анализа низко и среднелегированных сталей
| min % | max % | Наличие ГСО | min % | max % | Наличие ГСО | ||
| Fe | Основа сплава | C | 0.0050 | 1.50 | 0.1-1.4 | ||
| Si | 0.08 | 3.00 | 0.85-1.25 | Mn | 0.08 | 2.00 | 0.085-1.25 |
| Ni | 0.08 | 5.00 | 0.078-3.93 | Cr | 0.01 | 3.00 | 0.011-2.62 |
| Mo | 0.05 | 1.00 | 0.051-0.88 | Cu | 0.009 | 0.4 | 0.0092-0.35 |
| V | 0.005 | 1.00 | 0.005-1.11 | Ti | 0.001 | 0.50 | 0.001-0.46 |
| W | 0.08 | 1.5 | 0.076-1.46 | Nb | 0.0200 | 2.00 | 0.017-0.21 |
| Al | 0.01 | 0.7 | 0.013-0.69 | ||||
4. Аналитическая программа анализа чугунов
| min % | max % | Наличие ГСО | min % | max % | Наличие ГСО | ||
| Fe | Основа сплава | C | 1,00 | 4.50 | |||
| Si | 0,1 | 4.00 | 0.1-3.93 | Mn | 0,15 | 2.3 | 0.15-2.3 |
| Ni | 0,1 | 0.3 | 0.1-0.3 | Cr | 0,04 | 0.3 | 0.04-0.3 |
| V | 0,02 | 0.5 | 0.02-0.5 | ||||
5. Аналитическая программа анализа высоколегированных сталей
| min % | max % | Наличие ГСО | min % | max % | Наличие ГСО | ||
| Fe | Основа сплава | С | 0.025 | 0.2 | 0.025-0.198 | ||
| Si | 0.2 | 1.0 | 0,207-1,07. | Al | 0.008 | 1.0 | 0.008-0.86 |
| Mn | 0.3 | 2.0 | 0.301-1.95 | V | 0.1 | 2.0 | 0.095-1.87 |
| Ni | 7 | 12 | 6.99-12.17 | Ti | 0.1 | 2.0 | 0.078-1.97 |
| Cr | 15 | 20.0 | 15.28-19.7 | Mo | 0.02 | 2.0 | 0.016-2.00 |
| Co | 0.02 | 0.2 | 0.026-0.121 | ||||
