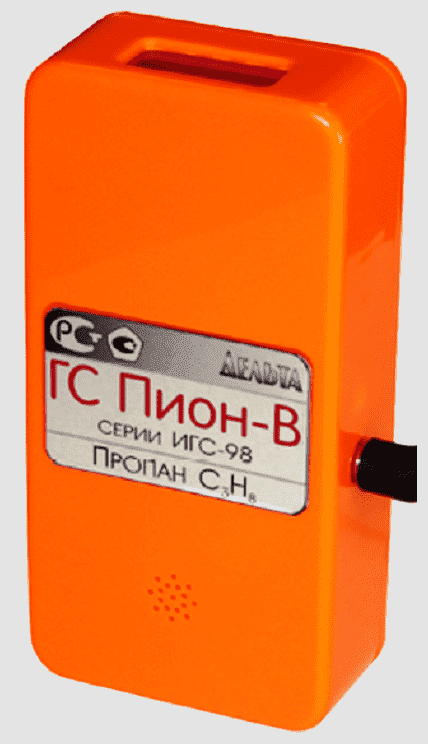

Переносной газоанализатор пропана C3H8 Пион-В

Артикул: cogaz82

Количество:

Назначение

Газоанализатор переносной Пион-В предназначен для периодического измерения концентрации пропанаC₃H₈.

Индивидуальные газосигнализаторы Пион-В предназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу горючих или токсичных газов, а также недостатка или избытка кислорода.

Область применения газосигнализаторов Пион-В: промышленные зоны предприятий, рабочие места, и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва.

Используемые сенсоры: термокаталитический CH-A3 (Alpha Sense, Великобритания), полупроводниковый MSGS-3002 CH 56mW (MICROSENS SA Швейцария).

Возможно использование оптического сенсора на пропан MSH-PHC/ 5/V/P/F Dynament (Англия).

Принцип действия

Принцип действия схемы контроля концентраций пропана (С3Н8) газоанализатора Пион-В основан на изменении сопротивления термокаталитического сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа. Возможно применение оптического сенсора.

Цифровая трехразрядная матрица показывает концентрацию пропана в % об., а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).

По спецзаказу возможна автокалибровка (установка нуля) при включении.

Технические характеристики

Характеристики Пион-В	Значения
Диапазон измерения концентрации пропана (С3Н8)	0 ... 2,9 % об.
Порог срабатывания	порог 1 - 0,2 % об. порог 2 - 0,4 % об.
Основная относительная погрешность измерения в нормальных условиях (н.у.)	25 %
Порог чувствительности газосигнализатора Пион-В:	0,01 % об.
Тип сенсора	термокаталитический
Время срабатывания сигнализации Т(0.9) при нормальных условиях без пробоотборного зонда, не более, с	15
Сигнализация газосигнализатора: - световая - звуковая - цифровая	цифровая матрица сирена 95 дВ
Электрическое питание от внутреннего источника пост. тока	3,6 В
Время работы без подзарядки аккумуляторов, час	20
Габариты газосигнализатора Пион-В, мм	100х50х25
Масса, не более, кг: - комплект газосигнализатора Пион-В - зарядное устройство	0,15 0,1
Срок службы газосигнализатора, не менее, лет	10
Срок службы сенсорного модуля, не менее, лет	3
Рабочий диапазон отн. влажности, %	от 30 до 95
Рабочий диапазон температур: - исполнение для нормальных условий - холодоустойчивое исполнение	-20°С до +40°С - 30°С до +50°С
Степень пылевлагозащиты газосигнализатора Пион-В	IP54
Уровень защиты газосигнализатора	1ExdiaIIВТ4/Н2 Х
Периодичность поверки	1 раз в год
Гарантийный срок	1 год

Питание газоанализатора Пион-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка газосигнализатора Пион-В осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке газосигнализатора Пион-В, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газосигнализатора Пион-В.

Комплект поставки

Газосигнализатор пион-в - 1 шт.
Зарядное устройство (зу) для газосигнализатора - 1 шт.
Паспорт - 1 шт.,
Руководство по эксплуатации (на партию) - 1 шт.
Методика поверки (на партию) - 1 шт.
Упаковка - 1 шт.

Дополнительные принадлежности или опции

Газовая насадка-адаптер фгим 741136.014-01 нг-1
Комплект трубопроводов для поверки
Инструкция по настройке
