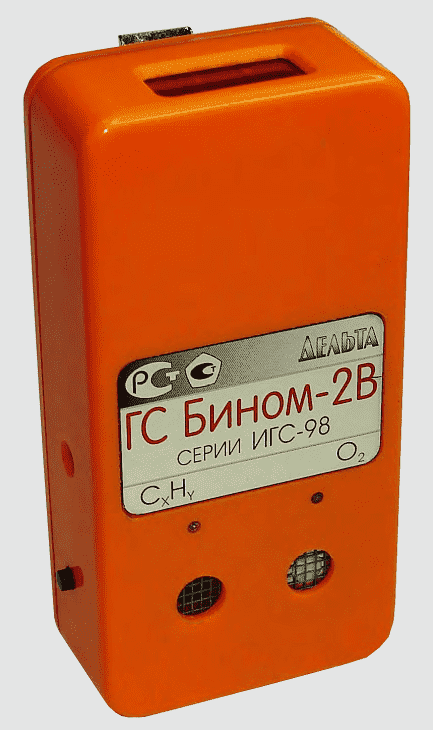

Двухканальный газоанализатор переносной Бином-2В
Назначение
Газосигнализатор Бином-2В предназначен для периодического одновременного двухканального контроля концентраций в атмосфере рабочей зоны. С измерением численных значений концентраций указанных газов, световой и звуковой сигнализацией о превышении заданных пороговых уровней.
Газоанализатор Бином-2В содержит два газочувствительных сенсора, преобразующих концентрацию соответствующего газа в электрический ток, и измерительный усилитель, выходное напряжение или выходной ток которого пропорциональны концентрации газа.
Область применения газосигнализатора Бином-2В - промышленные зоны предприятий, рабочие места, и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва.
В зависимости от типа установленных газочувствительных сенсоров газосигнализатор Бином-2В способен контролировать концентрацию двух газов, один из которых горючий газ, а второй - токсичный газ.
Таблица возможных сенсоров для газосигнализатора БИНОМ-2В
|
Контролируемое вещество газоанализатором БИНОМ-2В |
Диапазон измерения |
Диапазон индикации |
1-й порог* |
2-й порог* |
Чувствительность |
|
|
Аммиак |
NH3 |
0...300 мг/м3 |
0...494 мг/м3 |
20 мг/м3 |
60 мг/м3 |
1 мг/м3 |
|
Водород |
H2 |
0...3 % об. |
|
0,4 % об. |
0,8 % об. |
0,01 % об. |
|
Диоксид азота |
NO2 |
0...30 мг/м3 |
0...49,4 мг/м3 |
2 мг/м3 |
нет |
0,1 мг/м3 |
|
Диоксид серы |
SO2 |
0...300 мг/м3 |
0...494 мг/м3 |
10 мг/м3 |
нет |
1 мг/м3 |
|
Диоксид углерода |
СО2 |
0...5 % об. |
0....9,9 % об. |
0,5 % об. |
нет |
0,01 % об. |
|
Кислород |
O2 |
0...30 % об. |
0...40 % об. |
18 % об. |
23 % об. |
0,2 % об. |
|
Метан |
CH4 |
0...3 % об. |
|
0,5 % об |
1,0 % об |
0,01 % об. |
|
Пары углеводородов |
CxHy |
0...2 % об. |
0...3,7 % об. |
0,2 % об. |
0,4 % об. |
0,01 % об. |
|
Пропан |
C3H8 |
0...2 % об. |
0...3,7 % об. |
0,4 % об. |
0,8 % об. |
0,01 % об. |
|
Сероводород |
H2S |
0...30 мг/м3 |
0...49,4 мг/м3 |
3 мг/м3 |
10 мг/м3 |
0,1 мг/м3 |
|
Угарный газ |
CO |
0...300 мг/м3 |
0...494 мг/м3 |
20 мг/м3 |
100 мг/м3 |
1 мг/м3 |
|
Формальдегид |
H2CO |
0...10 мг/м3 |
0...9,9 мг/м3 |
0,5 мг/м3 |
нет |
0,1 мг/м3 |
|
Хлор |
Cl2 |
0...30 мг/м3 |
0...49,4 мг/м3 |
1 мг/м3 |
10 мг/м3 |
0,1 мг/м3 |
|
Хлористый водород |
HCl |
0...30 мг/м3 |
0...49,4 мг/м3 |
5 мг/м3 |
нет |
0,1 мг/м3 |
|
Этанол |
C2H5OH |
0 - 2000 мг/м3 |
|
1 г/м3 |
нет |
0,01 г/м3 |
Базовые пороги сигнализации газосигнализатора Бином-2В основаны на общероссийских нормативных документах (см. приложение к РЭ) и для токсичных газов первый порог составляет один ПДК, а для горючих 20% НКПР. Возможна установка других порогов в пределах диапазона измерения (оговаривается при заказе).
Газосигнализатор Бином-2В на кислород (О2) при включении обеспечивает автокалибровку (автоматическую установку показаний нормальной концентрации 20,9%), поэтому включение прибора необходимо производить в атмосфере с заведомо нормальным содержанием О2.
Технические характеристики
|
Характеристики Бином-2В |
Значения |
| Относительная погрешность измерения по горючим и токсичным газам в нормальных условиях | 25% |
| Относительная погрешность установки уровня порога сигнализации | менее ± 1% |
|
Сигнализация газосигнализатора Бином-2В:
- световая - цифровая |
цифровая матрица сирена 95 дВ |
|
Тип сенсора: - кислород и токсичные газы, - горючие газы, - метан или углеводороды, и другие опасные газы (СО2 и др.) |
электрохимический термокаталитический или полупроводниковый оптический |
| Электрическое питание от внутреннего источника пост. тока | 3,6 В |
|
Время работы без подзарядки аккумуляторов, час: - с термокаталитическим сенсором - с оптическим сенсором |
20 6 |
|
Время срабатывания сигнализации Т(0.9) при нормальных условиях без пробоотборного зонда (зависит от типа сенсора): - для горючих газов - для токсичных газов - для кислорода |
не более 15 с (до 60 c с оптическим сенсором) не более 45 с не более 30 с |
| Габариты газосигнализатора Бином-2В, мм | 100х50х25 |
|
Масса, не более, кг: - газосигнализатор Бином-2В - зарядное устройство |
0,15 0,35 |
| Срок службы газосигнализатора, лет | 10 |
|
Срок службы сенсора, не менее, лет: - для кислорода - для остальных газов - оптических |
до 5 лет до 3 лет более 5 лет |
| Рабочий диапазон отн. влажности, % | от 30 до 95 |
|
Рабочий диапазон температур: - исполнение для нормальных условий - холодоустойчивое исполнение |
-20°С до +40°С - 30°С до +50°С |
| Рабочий диапазон атмосферного давления |
84 ... 120 кПа (630 ... 900 мм. рт. ст.) |
| Защита корпуса газосигнализатора Бином-2В | IP54 |
| Уровень защиты газосигнализатора | 1ExdiaIIВТ4/Н2 Х |
| Периодичность поверки | 1 раз в год |
| Гарантийный срок службы газосигнализатора (в том числе сенсоров) | 1 год |
Питание газосигнализатора Бином-2В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газосигнализатора Бином-2В.
Комплект поставки
- Газосигнализатор бином-2в
- Зарядное устройство
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
- Упаковка
Дополнительные опции
- Газовая насадка-адаптер фгим 741136.014-01 нг-1
- Комплект трубопроводов для поверки
- Инструкция по настройке
