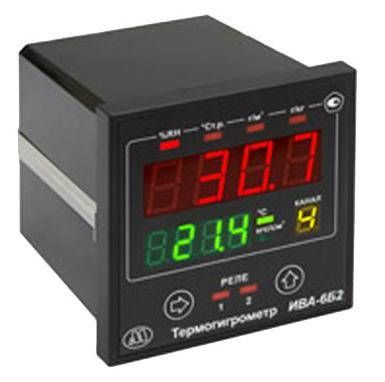

Термогигрометр ИВА-6Б2 с измерительным преобразователем ДВ2ТСМ-1Т-4П

Области применения

• Системы безопасности атомных электростанций
• Оборудование осушки воздуха и технологических газов
• Измерение влажности элегаза в элегазовом электротехническом оборудовании
• Контроль влажности газа на входе озонатора
• Измерение влажности защитной атмосферы в металлургической промышленности
• Контроль влажности в осушаемых гермообъемах

Особенности конструктивного исполнения

• Термогигрометр состоит из блока индикации и измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-4П.
• Щитовое исполнение блока индикации с лицевой панелью 48х96 мм, питание ~220В 15%, 50 Гц
• Измерительный преобразователь подключается к блоку индикации трехпроводным кабелем длиной до 300 м
• Термогигрометр может комплектоваться пробоотборным устройством серии ПДВ.
• В гигрометре предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см²) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДВ2ТСМ-1Т-4П-А в составе ПДВ-8) или устанавливаются "вручную".
• Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений относительной влажности в преобразователе ДВ2ТСМ-1Т-4П применена технология автокоррекции дрейфа характеристик сенсора. Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.
• Широкий диапазон измерения влажности газа - от -70 до +40°С точки росы.
• Термогигрометр рассчитывает величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры. Погрешность измерения температуры точки росы зависит от точки росы анализируемого газа и его температуры. Величины пределов допускаемой погрешности измерения точки росы (инея) для различных значений температуры и точки росы (инея) анализируемого газа приведены в таблице.
• Измерительный преобразователь ДВ2ТСМ-1Т-4П имеет встроенную функцию защиты сенсора от переувлажнения для устранения дрейфа градуировочной характеристики при длительном воздействии высокой влажности, характерного для емкостных сенсоров влажности. При высокой относительной влажности (более 85%) включается подогрев чувствительного элемента, в результате чего относительная влажность газа области размещения сенсора не превышает 85%.
• Термогигрометр имеет два релейных выхода (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу.
• Возможность установки двух гальванически развязанных программируемых токовых выходов (0-5 или 4-20 мА) или цифрового выхода (RS232 или RS485) с протоколом обмена MODBUS.

Основные технические характеристики термогигрометров

При заказе термогигрометра оговаривается наличие и тип выходов блока индикации(токовые 4-20 или 0-5 мА, цифровой RS232 или RS485 или без выходов), количество преобразователей влажности ДВ2ТСМ-1Т-4П-В, длина кабеля между измерительными преобразователями и блоком индикации, тип пробоотборного устройства ПДВ для преобразователей ДВ2ТСМ-1Т-4П-В (при необходимости).

Обозначение термогигрометра Ива-6Б2 при заказе

Комплектность поставки термогигрометра Ива-6Б с преобразователем ДВ2ТСМ-1Т-4П

• Примечание 1. При заказе термогигрометра оговаривается наличие токовых выходов и их диапазон (0-5 или 4-20 мА), наличие цифрового выхода и его тип (RS-232 или RS-485)
• Примечание 2. Исполнение преобразователя оговаривается при заказе термогигрометра. Измерительный преобразователь ДВ2ТСМ-1Т-4П-А поставляется только в составе пробоотборного устройства ПДВ-8
• Примечание 3. Пробоотборное устройство ПДВ-3 предназначено для подключения измерительного преобразователя ДВ2ТСМ-В к газовой магистрали при контроле сжатого воздуха с классом чистоты по влажности 2-6 (температура точки росы (инея) -70...+10°С при давлении 7 бар). Преобразователь находится при рабочем давлении до 10 бар. Поставляется по согласованию с Заказчиком
• Примечание 4. Пробоотборное устройство ПДВ-4 предназначено для подключения измерительного преобразователя ДВ2ТСМ-В к газовой магистрали при контроле сжатого воздуха с классом чистоты по влажности 3-6 (температура точки росы (инея) -40...+10°С при давлении 7 бар). Преобразователь находится при атмосферном давлении. Входное давление до 10 бар. Поставляется по согласованию с Заказчиком
• Примечание 5. Пробоотборное устройство ПДВ-6 предназначено для подключения измерительного преобразователя ДВ2ТСМ-В к газовой магистрали при контроле сжатого воздуха с классом чистоты по влажности 3-6 (температура точки росы (инея) -40...+10°С при давлении 7 бар). Преобразователь находится при атмосферном давлении. Входное давление до 10 бар. Применяется в условиях, когда возможно ухудшение качества сжатого воздуха и образование конденсата. Поставляется по согласованию с Заказчиком
• Примечание 6. Пробоотборное устройство ПДВ-7 предназначено для подключения измерительного преобразователя ДВ2ТСМ-В к газовой магистрали при контроле сжатого воздуха с классом чистоты по влажности 2-6 (температура точки росы (инея) -70...+10°С при давлении 7 бар). Преобразователь находится при атмосферном давлении. Входное давление до 10 бар. Включает конденсатоотводчик с входным фильтром 5 мкм. Применяется в условиях, когда возможно ухудшение качества сжатого воздуха и образование конденсата. Поставляется по согласованию с Заказчиком
• Примечание 7. Пробоотборное устройство ПДВ-8 предназначено для подключения измерительного преобразователя ДВ2ТСМ-1Т-4П-А к газовой магистрали при контроле сжатого воздуха с классом чистоты по влажности 2-6 (точка росы -40...+10°С при давлении 7 бар). Преобразователь находится при рабочем давлении до 10 бар. Поставляется по согласованию с Заказчиком
• Примечание 8. Пористый защитный колпачок из спеченной нержавеющей стали (поры около 25 мкм) устанавливается, если преобразователь ДВ2ТСМ-1Т-4П поставляется без пробоотборного устройства. В остальных случаях устанавливается колпачок из пористого фторопласта. Предназначены для стабилизации теплового режима и защиты сенсоров влажности и температуры от механических повреждений
• Примечание 9. Длина соединительного кабеля оговаривается при заказе термогигрометра. Стандартная длина кабеля 4 м
• Примечание 10. Поставляется с термогигрометром с цифровым выходом
• Примечание 12. Поставляется по согласованию с Заказчиком. Предназначен для ввода градуировочных характеристик в измерительные преобразователи при их юстировке
