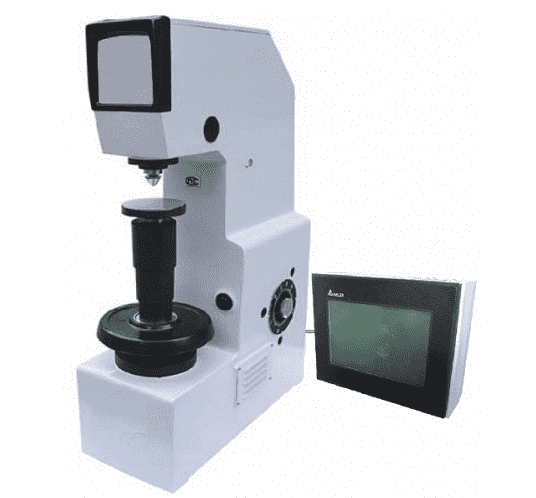

Твердомер ТБ 5004-03 по методу Бринелля

Диапазон измерений твердости:

Наконечники со стальными шариками:

- при использовании микроскопа

- при использовании электронного блока

Наконечники с твердосплавными шариками:

- при использовании микроскопа

- при использовании электронного блока

от 8 до 450 НВ

от 16 до 450 НВ

от 8 до 650 НВW

от 95 от 650 HBW

Испытательные нагрузки, кН:

при использовании микроскопа

при использовании электронного блока

1,839; 2,452; 7,355;9,807; 29,42 (187,5; 250; 740; 1000; 3000 кгс);

7,355; 9,807; 29,42

Пределы допускаемой относительной погрешности испытательных нагрузок:

±1%

Пределы допускаемой относительной погрешности прибора по твердости при измерении диаметра отпечатка на микроскопе с ценой деления 0,02 и 0,04 мм и при измерении глубины отпечатка при значениях образцовых мер твердости

2-го разряда МТБ по ГОСТ 9031-75 и МТБ-W

3%

Цена единицы наименьшего разряда цифрового табло электронного блока

0,1 НВ

Продолжительность выдержки испытуемого образца под нагрузкой с пределом допускаемой погрешности

регулируемая от 5 до 300 с, ±3 с

Расстояние от оси наконечника до корпуса

не менее 120 мм

Расстояние от наконечника до стола регулируемое

от 0 до 230 мм

Напряжение питания (потребляемая мощность. кВт)

3ф, 380 В, 50 Гц (не более 0,25)

Габаритные размеры (длина х ширина х высота):

прибора

электронного блока

700 x 268 х 842 мм

210 х 100 х 170 мм

Масса: - прибора

- электронного блока

210 кг

2 кг
