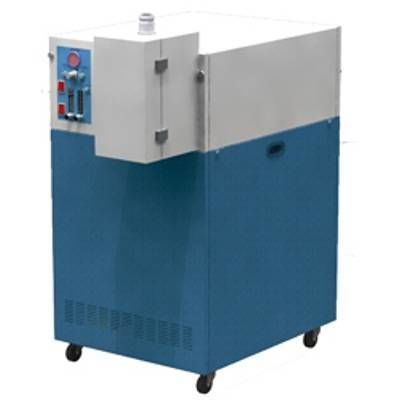

Оптико-эмиссионный спектрометр для элементного анализа МФС-12

МФС-12 – компактный надежный современный прибор для анализа различных материалов. Это прибор нового поколения спектрометров серии МФС, широко распространенных в России и СНГ, сочетающий лучшие качества своих предшественников с самыми современными техническими решениями.

Достоинством приборов этой серии являются большое разнообразие исследуемых образцов. МФС-12 предназначен для анализа самых разнообразных порошковых проб, образцов как черных, так и цветных металлов различной формы, других материалов. Спектрометр не требует продувки аргоном.

Современная конструкция в сочетании с применением надежных и проверенных компонентов обеспечивает выполнение норм точности и диапазонов измерения концентраций элементов в соответствии с требованиями ГОСТ и других нормативных документов. Вот почему МФС-12 – отличное решение задач элементного анализа материалов.

Спектрометр МФС-12 внесен в Государственные реестры средств измерений России, Украины, Беларуси, Казахстана.

Оптическая система

В качестве приемников излучения используются линейные CCD детекторы. Оригинальная конструкция установки детекторов без мертвых зон позволяет регистрировать весь спектр целиком во всем диапазоне работы прибора. Регистрация всего спектра, а не отдельных линий, как в случае использования фотоумножителей, открывает практически неограниченные возможности по анализу различных материалов на одном приборе.

Штатив

Конструкция штатива позволяет анализировать:

• образцы в виде кусков различной формы
• стержни
• порошки: руда, оксиды, ферросплавы, шлаки и т.д.
• растворы с предварительным выпариванием.

Замкнутая система водяного охлаждения устраняет влияние разогрева на результаты анализа.

Не требует продувки аргоном.

Источник возбуждения спектра

Компактный, высокостабильный источник низковольтной искры с цифровым управлением. Амплитуда и форма тока в разряде, а также длительность и частота следования разрядных импульсов могут регулироваться в большом диапазоне. Благодаря этому источник обеспечивает элементный анализ самых разнообразных металлов, сплавов и других материалов.

Управление всеми параметрами генератора от компьютера обеспечивает:

• выбор оптимальных параметров разрядного контура и частоты импульсов;
• переключение режимов разряда в ходе одной экспозиции, возможно использование до 5 различных режимов, включая обжиг, в течение одного анализа;
• дополнительное обострение переднего фронта разрядного импульса;
• автоматическое задание параметров генератора при выборе аналитической программы.

Все это повышает точность анализа и расширяет аналитические возможности спектрометра.

Система регистрации

Система регистрации обеспечивает управление узлами спектрометра, его тестирование, измерение и обработку аналитических сигналов. Использование самой современной элементной базы позволило уменьшить габариты и снизить энергопотребление. Благодаря высокоскоростному USB интерфейсу весь зарегистрированный спектр (около 40000 значений) передается в компьютер практически мгновенно.

Программное обеспечение

Спектрометр работает под управлением IBM-совместимого компьютера. Простая и удобная программа WinCCD позволяет легко управлять прибором, проводить его градуировку и получать результаты измерений без специальной начальной подготовки. Кроме того, в программе предусмотрено множество средств для работы со спектрами, а также средства получения и обработки аналитических результатов, развитые ранее в программе WinQuant.

Технические характеристики МФС-12

Оптическая система: по схеме Пашена Рунге с кругом Роуланда 0.5м, спектральный диапазон 190-425 нм

Приемники излучения – 10 линейных CCD детекторов по 3648 пикселей.

Штатив: конструкция, удобная для анализа образцов различных размеров и формы, а также порошков. Не требует продувки аргоном.

Источник возбуждения: низковольтная искра с цифровым управлением

Условия эксплуатации: температура 15…25⁰С, максимальная скорость изменения ±5⁰С.

Относительная влажность <= 80%

Требования к электропитанию: напряжение 220±22 В 50 Гц, однофазное с заземлением.

Мощность 2,5 кВА
