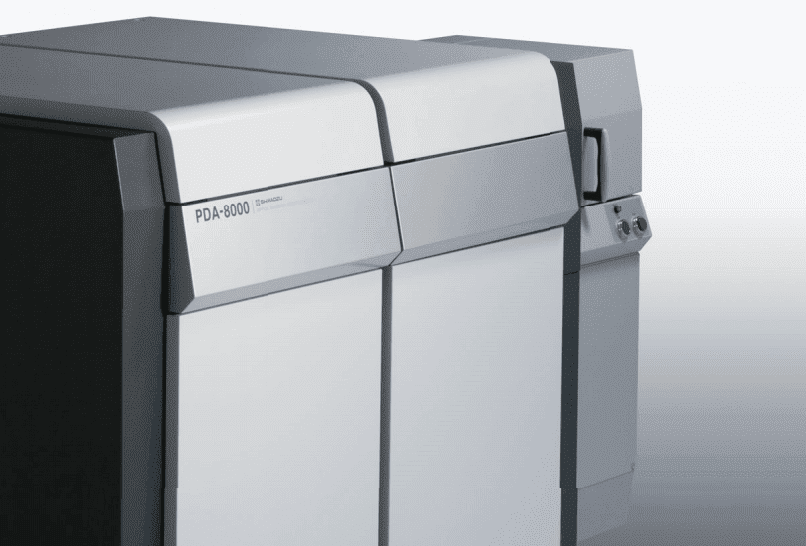

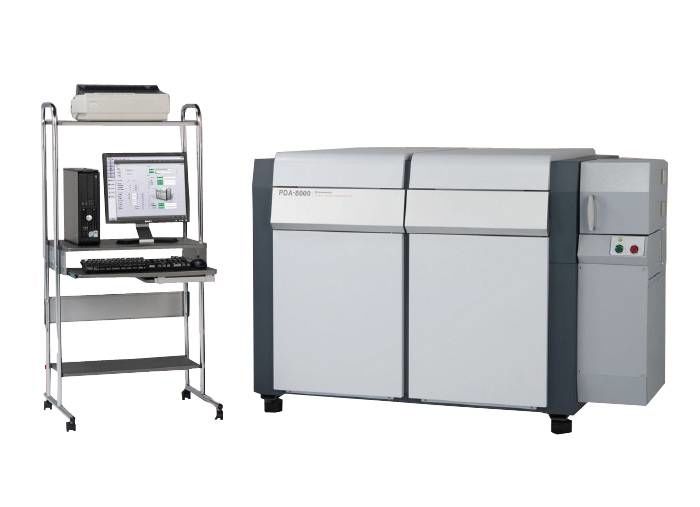

Искровой вакуумный оптико-эмиссионный спектрометр PDA-8000

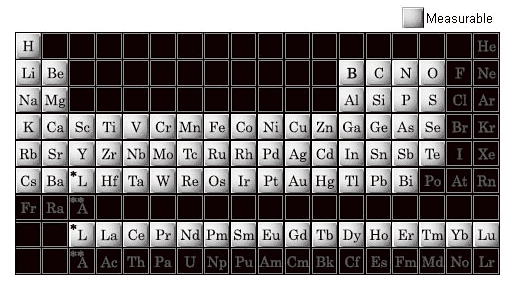

Искровый вакуумный оптико-эмиссионный спектрометр высокого разрешения с использованием метода PDA (анализ распределения импульса), позволяет определять одновременно до 64 элементов для решения любых задач из области анализа металлов и сплавов в черной и цветной металлургии. Использование термостатированного вакуумного полихроматора Пашена-Рунге с фокусным расстоянием 1000 мм и голографической решетки 1920 штрихов/мм позволяет увеличить чувствительность определения следовых количеств элементов большинства элементов периодической системы в проводящих образцах, включая С, Р, S и N; анализа высокочистых материалов на наличие элементов в ультранизких концентрациях.
Методы измерения

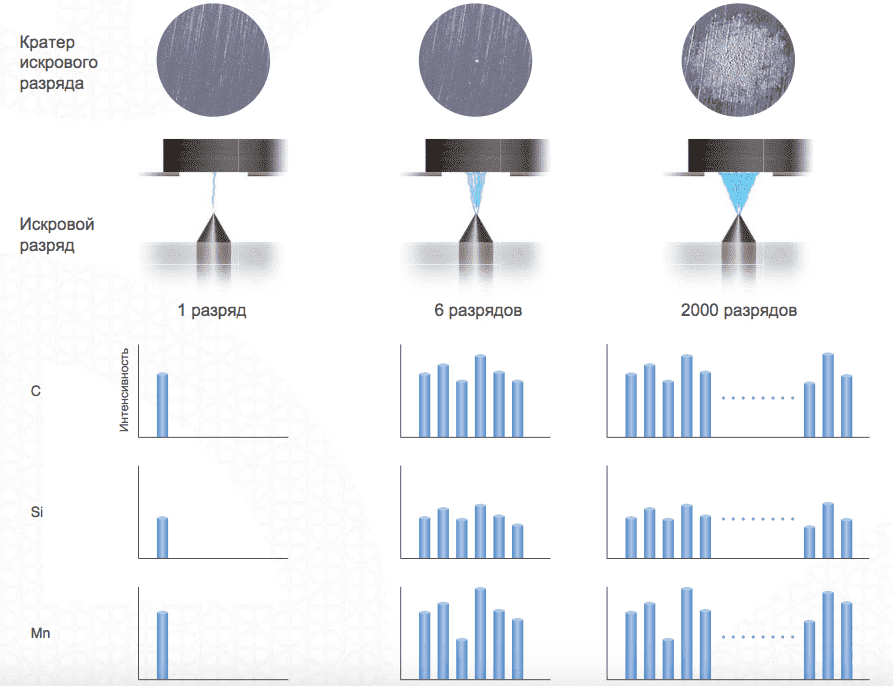

- Метод анализа распределения импульсов (PDA) (измерение фототока от каждого отдельного импульса с последующей статистической обработкой полученных данных) позволяет снизить влияние дефектов поверхности (трещины, каверны), а также возможных микровключений, на результаты анализа; выполнять металлографический анализ (количественное определение растворимого алюминия и бора в стали)
- Метод спектроскопии временного разрешения (TRS) (измерение каждого элемента только в строго определённый момент разряда, когда условия разряда позволяют получить оптимальную интенсивность для данного элемента)
Отличительные особенности
- Чёрная и цветная металлургия
- Новая модель вакуумного термостатироуемого спектрометра с высокой чувствительностью, точностью и стабильностью получаемых результатов благодаря новой оптической системе!

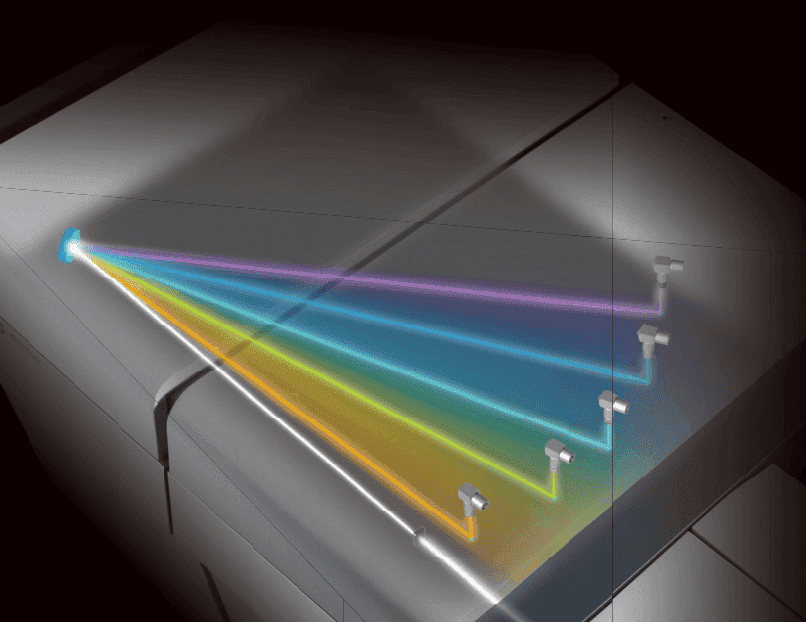

- Использование схемы Пашена-Рунге с фокусным расстоянием 1000 мм позволяет достичь высокого разрешения с минимальной спектральной интерференцией в широком диапазоне длин волн при анализе черных и цветных металлов
- Рабочий спектральный диапазон: 120 – 550/700 нм. Детекторы – ФЭУ. До 64-х одновременно регистрируемых канала
- Функция мониторинга энергии в реальном времени для повышения точности анализа путем исключения образцов с дефектами из измерения
- Функция «Искра с регулируемым током» позволяет стабилизировать ток для каждого импульса, что улучшает чувствительность определения ультраследовых количеств элементов
- Цифровой контроль разряда. До 32-х условий разряда
- Сокращение потребления электроэнергии на 43% и аргона на 50% по сравнению с моделью PDA-7000
- Расход аргона при анализе – 5 л/мин. Аргон подается со стороны линзы, что минимизирует ее загрязнение Обновленное, интуитивно понятное программное обеспечение PDA-
Области применения
- Чёрная и цветная металлургия
- Автомобилестроение
- Машиностроение
- Судостроение

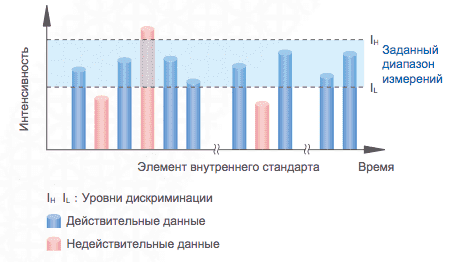

Источник разряда: не требующий обслуживания генератор с функцией контроля характеристик разряда в режиме реального времени (REM) для непосредственного наблюдения за мощностью разряда. Энергия разряда точно выставляется и контролируется, по её изменению можно делать вывод о дефектах поверхности пробы. Исключение аномальных разрядов при дальнейшей обработке результатов позволяет значительно увеличить точность анализа (заявлено на патент).

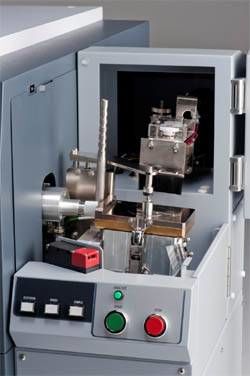

Противоэлектрод с увеличенным сроком службы гарантирует долговременную аналитическую точность. В приборе предусмотрена автоматическая очистка противоэлектрода путём изменения полярности разряда, а также опционно с применением механической щётки.
Возможность установки заводских калибровок для анализа следующих сплавов
- Низколегированные стали
- Нержавеющие стали
- Высоколегированные стали
- Чугуны
- Медные сплавы
- Алюминиевые сплавы
Блок обработки данных
Метод анализа распределения импульсов, спектроскопия временного разрешения, интегральный режим, метод внутреннего стандарта для учета дефектов образца, программы калибровки и рекалибровки, а также обработки результатов анализа. Новейшее программное обеспечение PDA-R позволяет осуществлять подбор оптимальных условий обыскривания, в зависимости от материала образца и концентраций элементов в пробе, а также постоянный мониторинг и контроль энергии искры; оптимизировать расход аргона.
Спектрометр PDA-8000 внесен в ГОСРЕЕСТР РФ и имеет Государственный метрологический сертификат РФ.
ОПРЕДЕЛЕНИЕ НЕМЕТАЛЛОВ В СТАЛИ НА PDA-8000
| Элемент | Нижний диапазон калибровки, ppm |
| Углерод C | 5 |
| Азот N | 10 |
| Фосфор P | 4 |
| Сера S | 4 |
Технические характеристики
| Спектрометр | Термостатированный вакуумный полихроматор Пашена-Рунге, 1.0 м | |
| Голографическая решетка | 1920 штрихов / мм или 1550 штрихов / мм | |
| Спектральный диапазон | 120 - 550 нм или 120 - 700 нм | |
| Обратная линейная дисперсия |
0,52 нм или 0,65 нм, первого порядка 0,26 нм или 0,32 нм, второго порядка |
|
| Число каналов | До 64 | |
| Размеры | 1690 x 1066 x 1142 мм (Ш х Г х В) | |
| Вес | 600 кг | |
|
Спектрометр |
|||
|
Оптическая схема |
Схема Пашена-Рунге |
||
|
Монохроматор |
Термостабилизированный |
||
|
Источник возбуждения спектра |
|||
|
Источник возбуждения спектра |
Питание с контролем характеристик разряда в режиме реального времени (REM) |
||
|
Эмиссионный столик |
В атмосфере аргона |
||
|
Программное обеспечение |
|||
|
Число каналов |
64 макс. |
||
|
Число регистрации стандартных образцов |
10000 образцов макс. |
||
|
Коррекция на матричный элемент |
32 элемента макс./элемент |
||
|
Функции коррекции |
- 100% коррекция - Коррекция по мастер - кривой |
||
|
Функции анализа |
Анализ содержания (Анализ с повторностями) |
||
|
Обработка результатов анализа |
- Пересчёт данных - Дополнительный анализ - Отмена - Окончание - Демонстрация/порядок печати и формат числовых данных |
||
|
Передача результатов анализа |
- RS232C - LAN (TCP/IP) |
||
|
Демонстрация результатов анализа |
- Контрольная диаграмма X-R - Гистограмма |
||
|
Обслуживание спектрометра |
Автоматизация управления периодичностью обслуживания спектрометра |
||
|
Функция защиты |
Защита аналитических данных паролем |
||
Дополнительные периферийные устройства
- Установка для очистки аргона Sircal MP-2000 (Великобритания)
- Система автоматической очистки электрода
- Искровой стенд с водяным охлаждением
- Комплект для работы с образцами малого диаметра от 3 до 12 мм
- Комплект для работы с проволочными образцами - диаметр от 0,6 до 12 мм
- Оборудование для подготовки поверхности образца к анализу Breitlander (Германия)
- Роботизированные системы лабораторной автоматизации Herzog (Германия)
- Контейнерные лаборатории для работы в экстремальных условиях окружающей среды Herzog (Германия)
