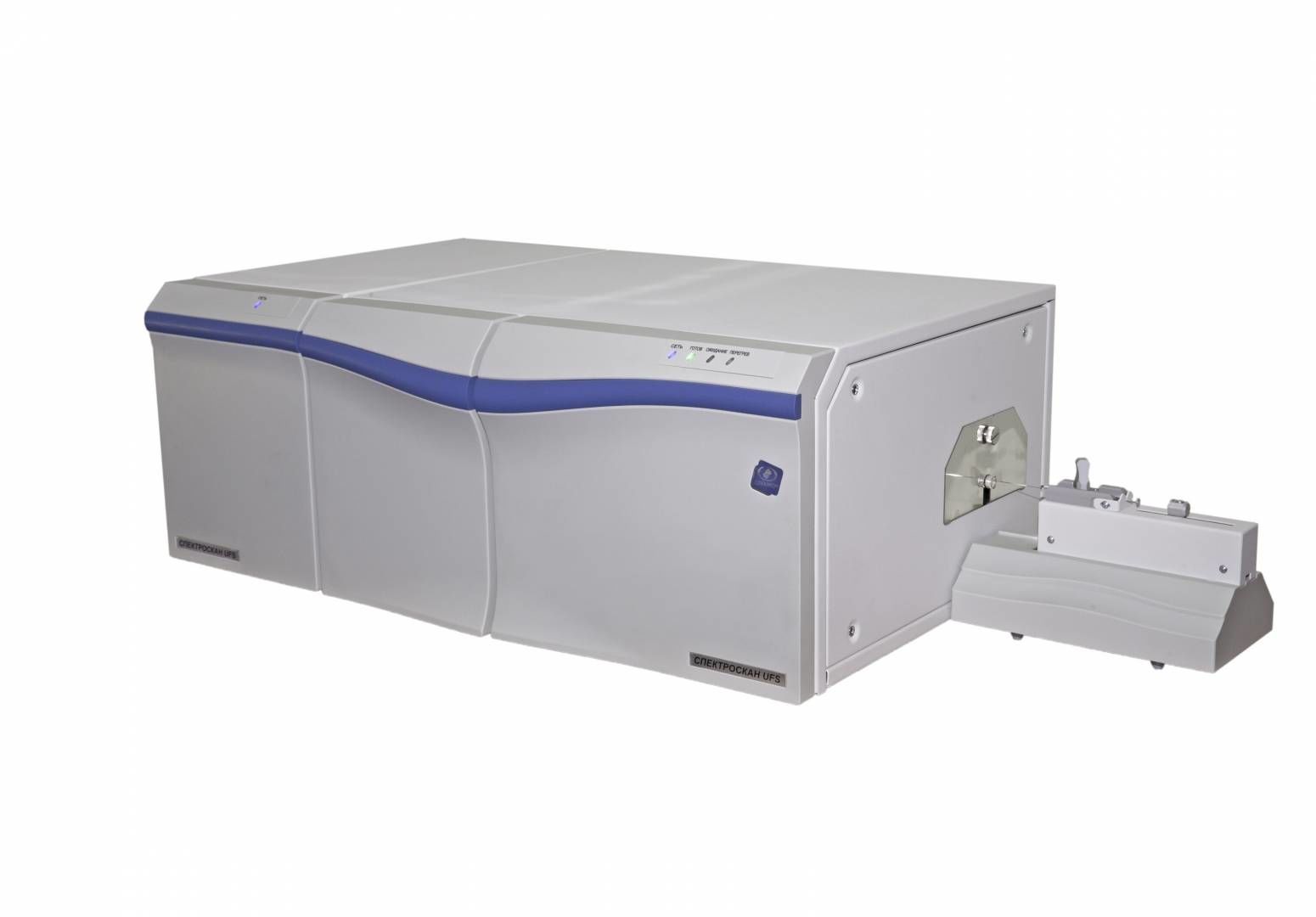

Спектроскан UFS
В основе принципа действия анализатора лежит метод ультрафиолетовой флуоресценции.
Исследуемый образец впрыскивается в камеру сгорания, где при температуре 1000-1100 °С, в богатой кислородом атмосфере, сера, присутствующая в образце, окисляется до двуокиси серы. Камера сгорания соединена газовой магистралью с измерительным блоком, в котором образовавшиеся газы подвергаются действию УФ-света. Двуокись серы, присутствующая в газах, абсорбируя энергию УФ-света, преобразуется в возбужденную двуокись серы. Флуоресценция, исходящая от возбужденной двуокиси серы при переходе ее в стабильное состояние, регистрируется ФЭУ, а регистрируемый сигнал пропорционален массовой доле серы в образце.
Массовую долю серы рассчитывают по предварительно установленным градуировочным зависимостям, связывающим интенсивность флуоресценции двуокиси серы с массовой доли серы в пробе, в соответствии с аттестованными методиками (методами) измерений.
Преимущества
Поскольку вводимый в анализатор образец полностью сжигается с образованием газообразных продуктов, метод практически не подвержен матричным влияниям и позволяет определять серу в самых разнообразных пробах.В анализаторе реализован режим «Ожидание» который позволяет поддерживать анализатор в «прогретом» состоянии для ускоренного выхода на рабочий режим, с сохранением надлежащего состояния всех элементов газовой системы.
- Слабое влияние матрицы на результаты измерений – только галогениды >0,35%, отсутствует влияние как соотношения C-H, так и различных присадок, добавляемых в топлива
- Простота конструкции, отсутствие внутри прибора механических движущих частей, что благоприятно сказывается на надежности работы прибора
- Широкий диапазон измерений: 1,0 – 100000 ppm
- Линейная градуировочная зависимость, достаточно 4 точек
- Возможность работать на одноточечной градуировке
- Простое пользовательское обслуживание прибора
- Устройство ввода обеспечивает впрыскивание анализируемого образца с контролируемой и постоянной скоростью
- В комплект поставки входит свидетельство о поверке, программное обеспечение для количественного анализа, а также расходные материалы и необходимые для проведения анализа принадлежности
- Гарантийное обслуживание -1 год
Блок печи служит для разложения вводимого образца. Исследуемый образец впрыскивается микролитровым шприцом непосредственно в камеру сгорания – кварцевую трубку, к которой подведены газы - аргон и кислород. В камере сгорания при температуре 1000-1100 °С материал образца сгорает, образуя, преимущественно, газы: CO2, SO2 и пары воды. Пары воды эффективно удаляются мембранным осушителем. Камера сгорания соединена газовой магистралью с измерительным блоком.
Измерительный блок включает в себя: проточную измерительную ячейку, источник ультрафиолетового излучения – дейтериевую лампу, приемник флуоресцентного излучения – ФЭУ, электронную систему усиления и обработки сигналов.

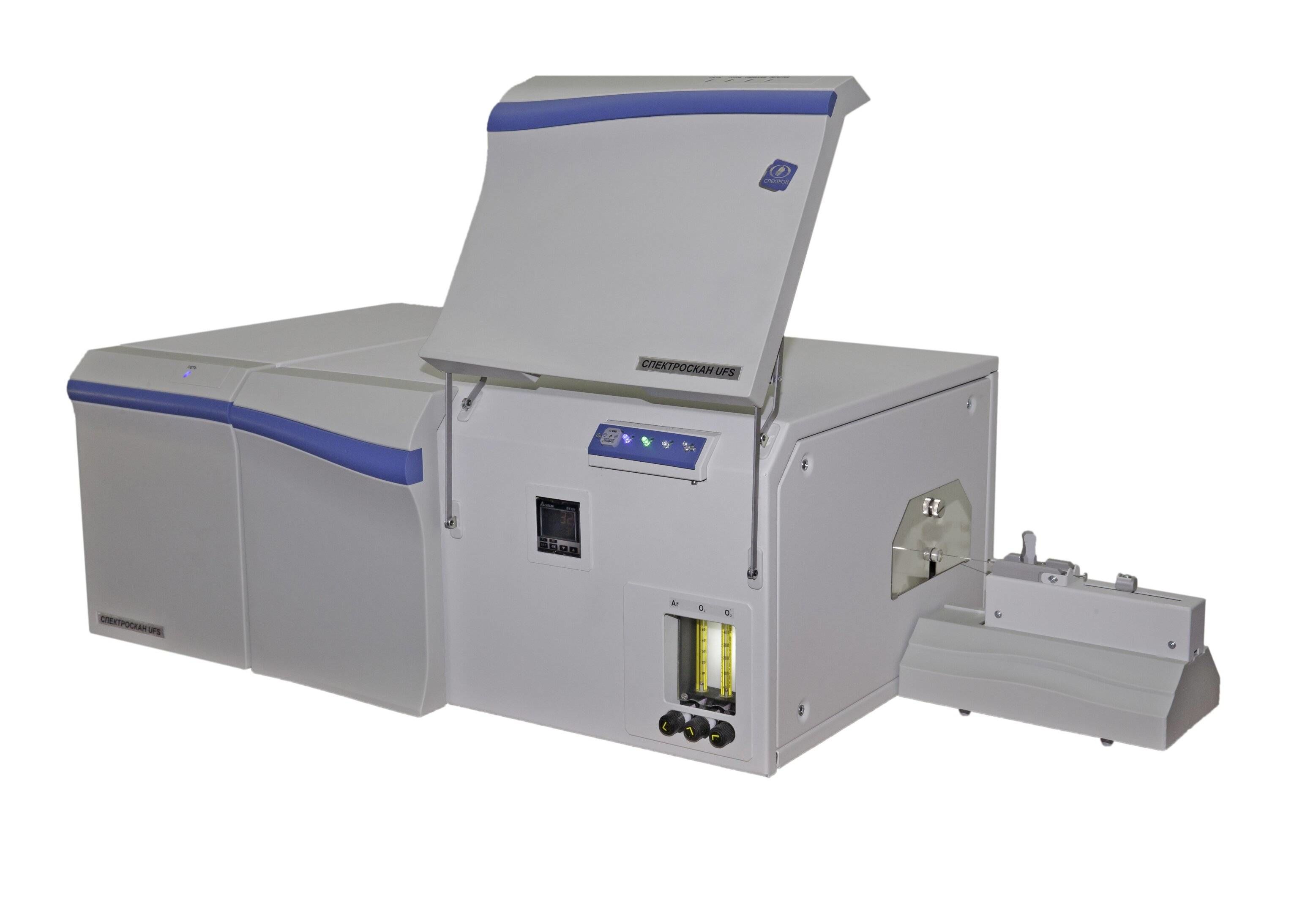

Температурное управление и контроль газовых потоков осуществляется в ручном режиме при помощи встроенной клавиатуры и ротаметрами блока печи. Подача образца осуществляется ручным способом или в полуавтоматическом режиме с использованием устройства ввода, обеспечивающего подачу образца с контролируемой и постоянной скоростью.
Технические характеристики
|
Определяемый элемент |
S (сера) |
|
Предел детектирования (обнаружения) |
0,2 ppm (мг/кг) |
|
Диапазон измерений массовой доли серы, ppm (мг/кг) |
1,0-100 000 ppm (мг/кг) |
|
Объем пробы |
5-100 мкл |
|
Время измерения одного образца |
3-4 минуты |
|
Скорость ввода пробы |
0,5-1,5 мкл/сек |
|
Диапазон рабочей температуры крекинг-печи |
1000-1100 °С |
|
Параметры электропитания |
220±22 В; 50±1 Гц |
|
Максимальная потребляемая мощность |
не более 2 кВт |
|
Потребление газов при непрерывной работе ежедневно в течение 8 часов |
~20 дней/баллон 40 литров – O2 ~40 дней/баллон 40 литров – Ar |
|
Габаритные размеры ДхШхВ |
550 х 1100 х 320 |
|
Масса |
не более 35 кг |
|
Средняя наработка на отказ |
15 000 ч |
|
Средний срок службы |
8 лет |
