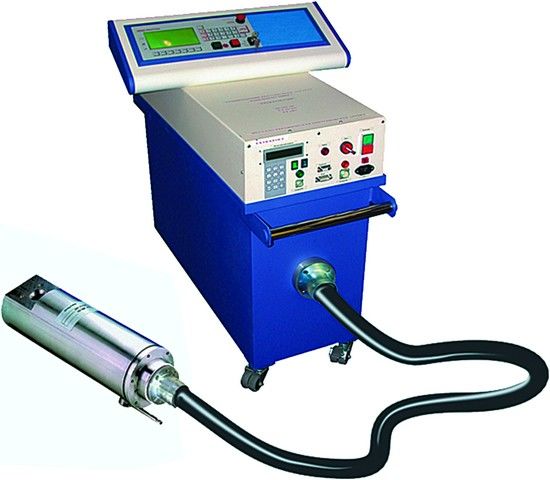

Дефектоскоп Экстравольт-160/Р3000
Дефектоскопы Экстравольт - это серия стационарных рентгеновских аппаратов постоянного потенциала для промышленной радиографии от компании "Тестрон" (Россия). Ренгеновские источники излучения Экстравольт имеют два накальных трансформатора и позволяют использовать двухфокусные рентгеновские трубки.
Дефектоскоп 160/Р3000 Экстравольт - это универсальный высокостабильный источник рентгеновского излучения мощностью 160 кВ, с максимальной мощностью на аноде трубки 3000 Вт, с трех уровневой программой автоматической тренировки трубки.
Рентгеновские дефектоскопы Экстравольт используются в радиоскопии и высокоточной радиографии пластиков, композитов, керамики, резины, легкосплавных отливок и других подобных объектов. Аппарат рекомендован для совместного использования с рентгенотелевизионными детекторами в комплексных системах радиоскопии и для радиографии с использованием геометрического увеличения.
Технические характеристики
|
Глубина просвечивания по стали, мм для следующих условий испытаний: фосфоматик-35, расстояние 700мм, 160кВ, 3000Вт, 1-й класс чувствительности по ГОСТ 7512-82 |
50 |
| Максимальное напряжение, кВ | 160 |
| Максимальный ток трубки, мА | 20 |
| Максимальная мощность на аноде трубки, Вт | 3000 |
| Рекомендуемая рентгеновская трубка | THX160/1010, THX160/1030 |
| Частота преобразования, кГц | 100 кГц модифицированный синус |
| Абсолютная точность установки напряжения | ±1.5% |
| Абсолютная точность установки тока | ±1% |
| Повторяемость тока и напряжения | 0.01% при неизменной температуре |
| Температурный дрейф | <100ррт |
| Пульсации выходного напряжения | 5 В / м А |
| Пределы регулировки высокого напряжения | 10..160КВ |
| Пределы регулировки тока трубки | 0,5..20 мА |
| Питание/Максимально потребляемая мощность | 380B/4,5 кВт |
| Вес аппарата (без рентгеновской трубки) | 120кг |
| Габариты генератора | 980х350х455 мм |
Стационарный рентгеновский аппарат Экстравольт 160-P3000 разрабатывался для совместного использования с острофокусными металлокерамическими рентгеновскими трубками фирмы Thales Electron Devices (Франция).
Описание и особенности
- Постоянное напряжение с изоваттным режимом
- Автоматический контроль предела мощности и характеристик трубки
- Высокая стабильность, точность установки и воспроизводимость параметров
- Высокая выходная доза
- 3-х уровневая программа автоматической тренировки трубки
- Возможность работы со стеклянными трубками
- Автоматический разряд высоковольтных конденсаторов продлением накала после отключения высокого напряжения
- Разрыв первичной цепи генератора высокого напряжения (стандарт сша)
- Автоматический выход на режим
- Прочная и надежная конструкция
- Встроенная система самодиагностики
- Удобные списки программ
- Автоматическое определение экспозиции
Дополнительные устройства
- Держатель трубки
- Лазерное устройство центрирования пучка
- Набор диафрагм для ограничения пучка
- Дополнительный монитор пульта
- Сигнальная лампа-вспышка
- Мигающая лампа на дверь кабинета
- Кабель блокировок с дверными контактами
- Замкнутая система охлаждения
- Автоматизированный штатив-подъемник
