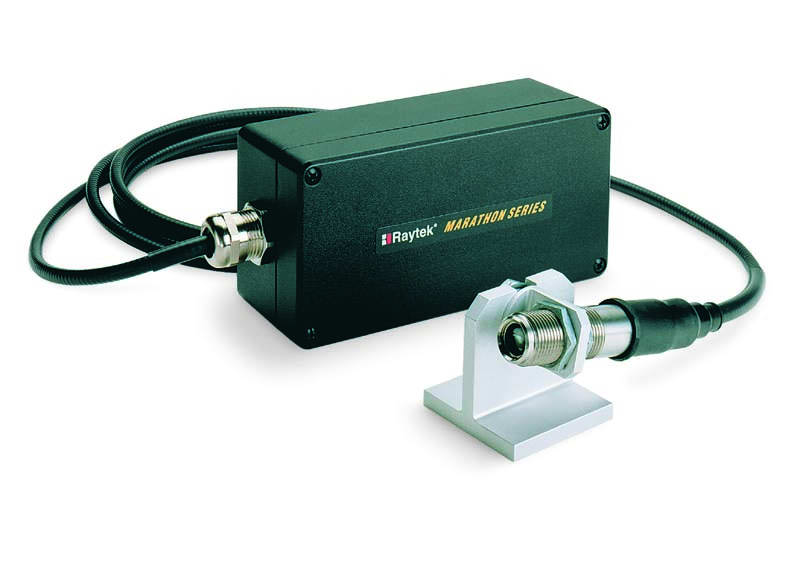

Пирометры стационарные серии Marathon (FA1/FA2, FA1G, FR1, CABFR1)

Инфракрасные пирометры серии MARATHON с опто-волоконным соединительным кабелем сочетают в себе улучшенную оптическую систему с высококачественным электронным модулем в прочном корпусе. ИК датчик термометра специально спроектирован для работы в опасных и агрессивных средах. Модели MARATHON FR1 и MARATHON CABFR1 являются ИК пирометрами спектрального отношения.

Описание пирометров серии Marathon FR1

Пирометры серии Marathon FR1 используют инфракрасную двух детекторную технологию спектрального отношения, что обеспечивает высокую точность в диапазоне от 500 до 2500°С. Эти термометры состоят из маленького измерительного неконтактного датчика, соединенного с блоком электроники с помощью прочного оптоволоконного кабеля. Электронный блок содержит детектор, микропроцессор, встроенный интерфейс, панель управления и разъем для подключения кабеля. Пирометры FR1 позволяют измерять температуру объектов, находящихся в опасных и агрессивных средах, где невозможно использовать другие инфракрасные термометры. Они способны работать при очень высоких температурах, в загрязненной атмосфере, при наличии сильных электромагнит­ных полей.

Описание пирометров серии Marathon FA1/FA2/FA1G

Неконтактное измерение температуры, использование в опасных и агрессивных зонах.

Оптоволоконные пирометры серии Marathon FibreOptic FA1/FA2 - идеальные приборы для измерения температуры в опасных и агрессивных средах. Рабочий диапазон от 250 до 3000°С. Эти модели обеспечивают высокую точность и полностью термокомпенсированы в диапазоне от 0 до 60°С.

Пирометр состоит из термодатчика, заключенного в корпус из нержавеющей стали (стандарт NEMA-4, температура окружающей среды до 200°С), и блока электроники, содержащего детектор, микропроцессор, встроенный интерфейс, панель управления и разъемы для подключения к ПК. В стандартную поставку входит ПО, работающее под Windows, что дает возможность дистанционного управления с клавиатуры компьютера, задания параметров измерения, получения отчётов и графиков и т.д. Модели FA1G - снабжена системой воздухообдува для защиты линз от конденсата и загрязнений.

Пирометры этой серии применяются, например, в стекольной промышленности для измерения температуры расплава, где невозможно использовать другие инфракрасные термометры.

Назначение и область применения пирометров серии Marathon FA1/FA2

Эти приборы идеально подходят для использования в металлургической и металлообрабатывающей промышленности:

• Непрерывное литье
• Обработка металла
• Штрипсовый прокатный стан
• Обжиг
• Лазерная сварка

Описание пирометров серии Marathon CABFR1

Оптоволоконные термометры спектрального отношения для измерений в печах обжига графитовых электродов для различных применений, в частности для производства первичного алюминия.

Приборы работают как в одно-, так и двухцветном режиме; температура работы кабеля до 200°C, опционально до 315°C. В пирометре применена запатентованная сигнализация «грязного окна», предупреждающая о сильном ослаблении сигнала. Разработан уникальный алгоритм исключения показаний при попадании пламени в поле зрения датчика.

Технические характеристики

Модификация	FA1/FA2	FA1G	FR1	CABFR1
Применение	Сталелитейная промышленность Лазерная сварка	Сталелитейная промышленность Производство стекла	Сталелитейная промышленность Производство стекла	Литейные эл. печи с графитовыми электродами Производство Al
Диапазон измерений температуры	FA1A  475… 900 °C, FA1B   800…1900 °C,  FA1C 1200… 3000 °C FA2A   250… 800 °C, FA2B   400… 1700°C	765…1675 °С	FR1A   500…1100 °C FR1B    700…1500 °C FR1C  1000…2500 °C	ACF1 600…1300 °C BCF1  700…1550 °C
Спектральный диапазон	FA1 1,0 мкм FA2 1,6 мкм	0,7… 1,2 мкм	1 мкм	1 мкм
Оптическое разрешение	FA1A2 20 : 1 FA1B 100 : 1 FA1C 100 : 1 FA2A2 20 : 1 FA2B   40 : 1	100 : 1	FR1A   20 : 1 FR1B   40 : 1 FR1C   65 : 1	13 : 1
Пределы допускаемой основной погрешности	±(0,3 % ИВ + 2 °C)	±3 °С	±(0,3 % ИВ + 2 °С)	±(0,3 % ИВ + 2 °С)
Разрешение по температуре	аналог. вых  0,05 °C дисплей и RS485  1 °C	аналог. вых 0,05 °C дисплей и RS485  1 °C	1 °С	1 °С
Время отклика (95 %)	10 мс	10 мс	10 мс	10 мс
Обработка сигнала	пиковые и средние значения
Аналоговые выходы	0/4…20 мA, реле 48 В  300 мA
Цифровые выходы	RS-485	RS-485	RS-485	RS-485
ПО	Есть	Есть	Есть	Есть
Степень пылевлагозащиты	IP65	IP65	IP65	IP65
Электропитание	24 В пост, 500 мA
Целеуказатель	лазер (опция)	лазер (опция)	лазер (опция, только для FR1A FR1B)	-
Рабочая температура	блок электрон. 0…60 °C,  в корпусе охл.  до 150 °C;  кабель/датчик  до 315 °С
Масса	блок электроники 710 г, датчик 100 г

Комплект поставки

• Пирометр FA1 / FA2 / FA1G/ FR1/ CABFR1
• Монтажный кронштейн
• Программное обеспечение Mararthon Support Software
• Инструкция по эксплуатации
• Копия сертификата Госстандарта
• Методика поверки
• Паспорт
