Блоки электроники COMM пирометра Raytek MI3

Артикул: tkpm59

Количество:

Дополнительные фото:

Блоки электроники COMM пирометра Raytek MI3 в НКПРОМ.РУ – картинка – 1

Блоки электроники COMM пирометра Raytek MI3 в НКПРОМ.РУ – картинка – 2

Блоки электроники COMM пирометра Raytek MI3 в НКПРОМ.РУ – картинка – 3

Блоки электроники COMM пирометра Raytek MI3 в НКПРОМ.РУ – картинка – 4

Модификации

Raytek MI3 COMM - блок электроники пирометра
Raytek MI3 COMM I - блок электроники пирометра (датчик уже установлен, но заказывается отдельно)
Raytek MI3 M COMM - модульный блок связи 4TE, подключение до 4 датчиков через USB 2.0 и RS485
Raytek MI3 M COMM A - модульный блок связи 6 TE подключение до 4 датчиков через USB 2.0 и 4 изолированных выхода
Raytek MI3 M COMM M - модульный блок связи 6 TE, подключение до 4 датчиков через USB 2.0 и Modbus интерфейс
Raytek MI3 M COMM N - модульный блок связи 3 TE, подключение до 4 датчиков через USB 2.0 (нет пользовательского интерфейса, только через ПК)

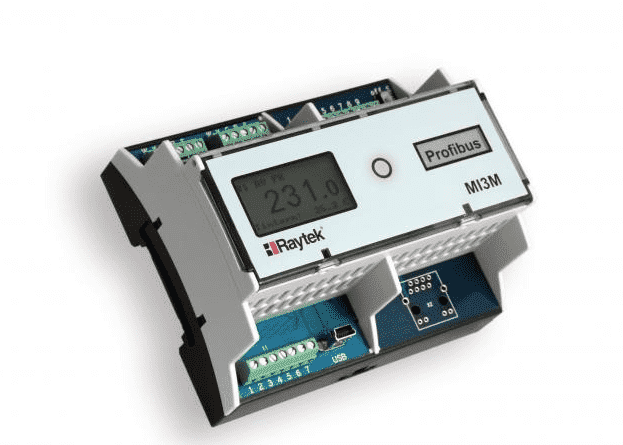

Raytek MI3 M COMM P - модульный блок связи 6 TE, подключение до 4 датчиков через USB 2.0 и Profibus интерфейс

Назначение серии пирометров Raytek MI3

На смену серии ИК стационарных термометров Thermalert MID, Raytek выпустил серию компактных термометров MI3, с расширенными возможностями и улучшенными техническими характеристиками. Преемственность старых моделей MID и новых MI3 сохранена.

Наличие USB интерфейса в стандартном комплекте поставки, расширенный диапазон температуры и дополнительные функции обработки сигнала, позволяют встраивать датчики MI3 в системы автоматизации производственных процессов, использовать их в комплексном оборудовании.

Система MI3 состоит из датчика MI3 и блока электроники (защита IP65). Датчик и блок заказываются отдельно!

Особенности блоков серии MI3

Подключение до 8 датчиков к одному блоку электроники
Концепция быстрого подключения Plug & Play
Метал.блок ( IP) или быстросъемный блок (DIN рейка)
Все блоки электроники совместимы с датчиками MI3 любого спектрального диапазона
Функции защиты (внутренняя темп., обрыв кабеля)
Изолированный выход сигнализации
Настраиваемые сигналы входа для удаленного контроля
Аналоговые выходы с гальванической развязкой
USB 2.0 интерфейс в стандартной комплектации
Интерфейс RS485 (опция) с поддержкой протоколов:
ASCII, Profibus, Modbus®
Связь Ethernet (опция) с поддержкой протоколов:
ASCII, http, Profinet IO
Расширенная обработка сигнала: удержание максимума/минимума, усреднение пульсаций
ПО Datatemp® Multidrop Software

Модификации блоков Raytyek MI3

Параметр/тип блока	MI3COMM…	MI3MCOMMN… DIN 3TE	MI3MCOMM… DIN 4TE	MI3MCOMM… DIN 6TE
Подключение
программно физически	8 датчиков 1 датчик	8 датчиков 4 датчика	8 датчиков 4 датчика	8 датчиков 4 датчика
Дисплей
дисплей, кнопки	+	-	+	+
Выходы
mA / V TC Relay	+ + +	- - +	- - +	4х (опция) - +
Входы
ε – аналог. ε – цифров. T_Background триггер/удерж. вкл.лазера	+ + + + +	- - - + +	- - - + +	- - - + +
Интерфейсы
USB RS485 Profibus Profinet Ethernet Modbus	Стандартно Опция Опция Опция Опция Опция	Стандартно - - - - -	Стандартно Стандартно - - - -	Стандартно - Опция Опция Опция Опция

Технические характеристики блока MI3

Основные параметры измерения
Точность	выход mA / V ±1°C выход термопары ±1,5°C
Разрешение	mA/V 0,1°C¹ / 12 bit (метал. блок эл-ки MI3COMM) mA/V 0,02°C / 16 bit (блок эл-ки под DIN рейку)
Температурный коэффициент	mA/V выход ± 0.02 K / K выход термопары ± 0.05 K / K
¹ для масштабируемого интервала температуры < 500°C
Интерфейсы
Выходные сигналы	4 – 20 mA, 0 – 20 mA, 0 – 5 V, or 0 – 10 V J, K, R, или S термопары, 0 – 5 V внешняя тем-ра датчика
Реле	48 V / 300 mA (твердотельное реле)
Вход(1 - 3)	1. Установ. коэф.излуч. ε (аналог. 0 - 5 VDC) 2. Компенсация излучения фона (аналог. 0 - 5 VDC) 3. Триггер или вкл./выкл. лазера или контроль коэф-та излуч.
Цифровые интерфейсы	USB 2.0 RS485 Profibus DP-V0 Profinet IO Ethernet TCP/IP, httpand 64 MB data logger Modbus RTU
Общие данные
Питание	8 - 32 VDC, 5 W
Температура работы	-10 … 65°C
Температура хранения	-20 … 85°C
Стандарт защиты	IP65 (MI3COMM)
ЭМИ	EN 61326-1:2006
Материал блока	литой цинковый сплав (MI3COMM) литой пластик (другие блоки)

Комплектация блока MI3

Блок Raytek MI3
Руководство по эксплуатации

Дополнительная комплектация блока MI3

Сетевые протоколы для Comm Box RS485, Profibus, Profinet, Ethernet, Modbus
4 аналоговых канала для Comm Box, DIN 6TE: mA или V, электрически изолированные
Многоканальный блок для поддержки до 8 датчиков (XXXMICONNBOX)
USB/RS485 адаптер для блоков с интерфейсом RS485 (XXXUSB485)
