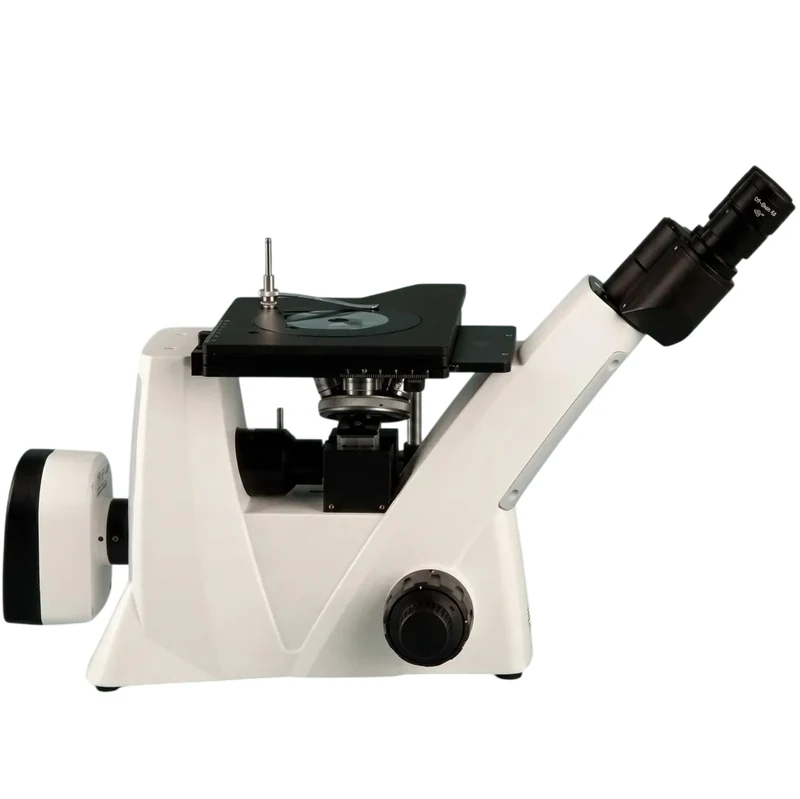

Микроскоп металлографический инвертированный рабочий ММИ-Р
ММИ-Р — это рабочий инвертированный металлографический микроскоп для исследования непрозрачных образцов в отражённом свете. Прибор объединяет методы светлого поля и простой поляризационной микроскопии, поэтому подходит не только для металлографии, но и для задач минералогии, материаловедения и электронной промышленности.
Инвертированная компоновка удобна при работе с металлографическими шлифами, деталями, фрагментами материалов и образцами нестандартной формы: объект размещается сверху на предметном столике, а наблюдение ведётся снизу через объективы. Такая схема упрощает установку образцов и делает ММИ-Р практичным решением для рутинного лабораторного контроля.

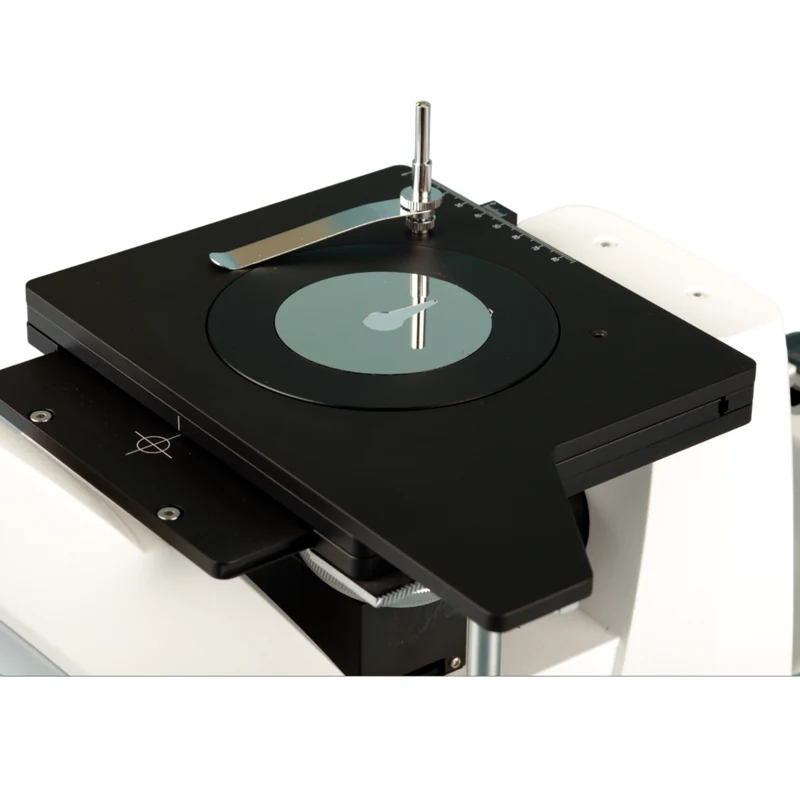

Микроскоп оснащается увеличенным двухкоординатным предметным столиком, что расширяет возможности работы с образцами разных размеров. Поляризатор и анализатор позволяют выполнять простые поляризационные наблюдения без установки сложных дополнительных модулей.

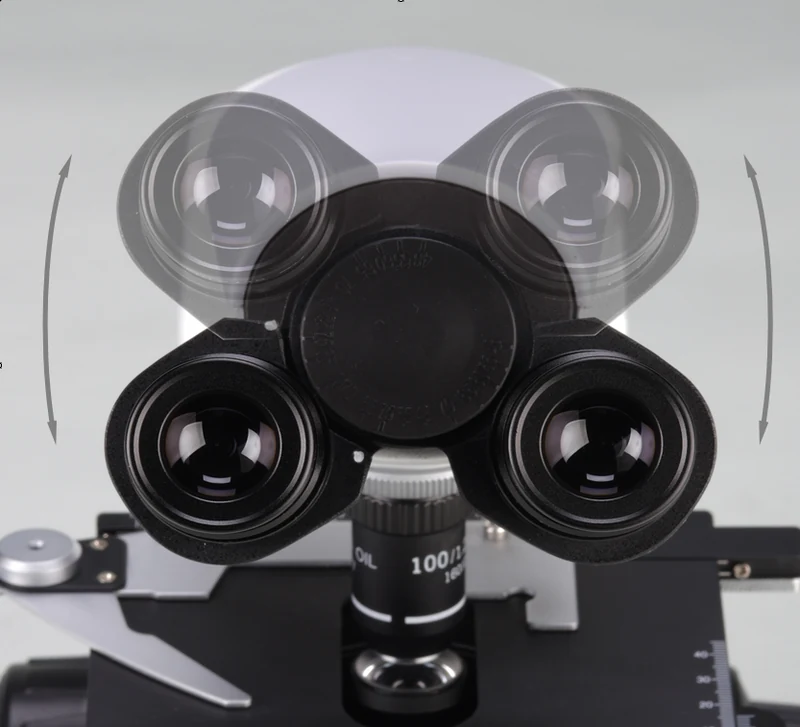

Эргономичная бинокулярная насадка типа «Бабочка» поворачивается на 360° и позволяет устанавливать окулярные тубусы в верхнее или нижнее положение. Это удобно при работе нескольких операторов разного роста: посадочная высота окулярной части регулируется без необходимости менять высоту кресла или рабочей зоны.

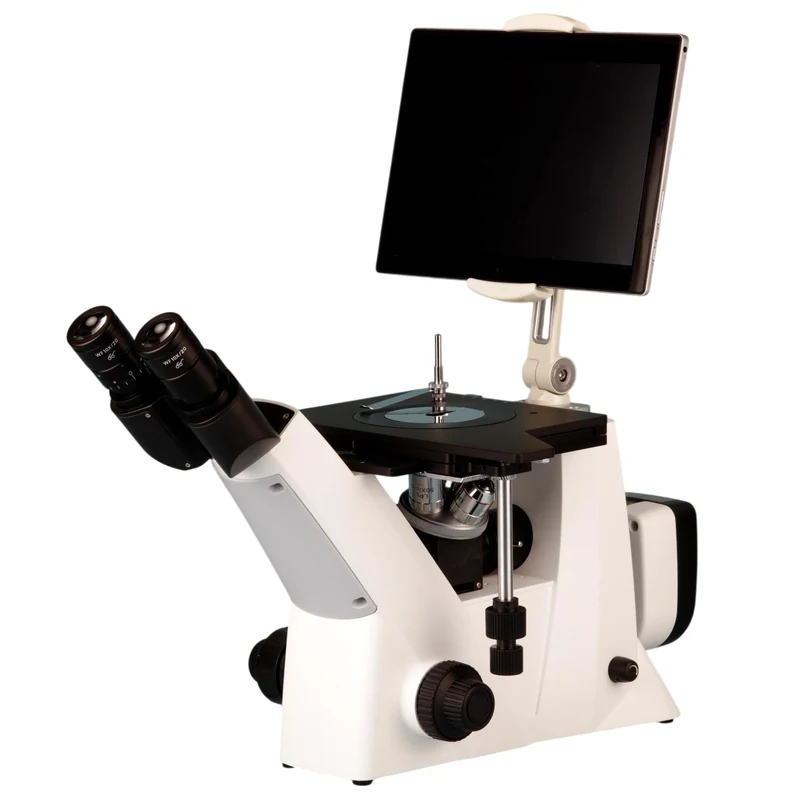

ММИ-Р может комплектоваться цифровой камерой, установленной с задней стороны микроскопа. Такое размещение не мешает оператору при визуальной работе. При использовании HDMI-камеры возможна установка HD-монитора для демонстрации изображения, коллективного просмотра и документирования результатов.
Встроенная светодиодная система освещения работает от низковольтного питания 5–12 В. При необходимости микроскоп может питаться от повербанка, ноутбука или бортовой сети автомобиля, что удобно для выездных работ, цехового контроля и удалённых лабораторий.

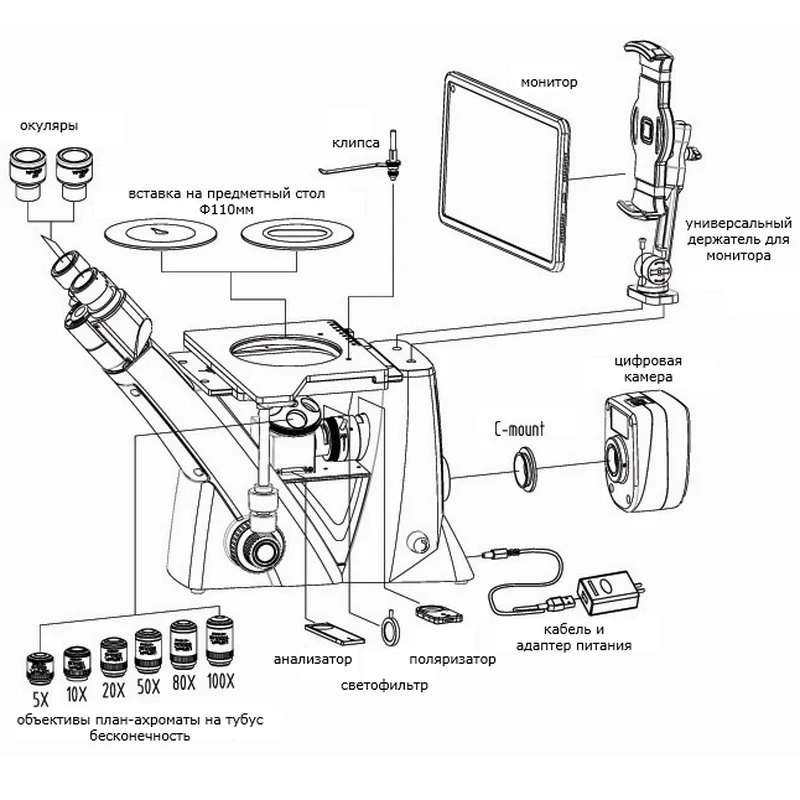

Технические характеристики и комплектация ММИ-Р
● — стандартная комплектация ○ — по запросу (опционально)
| Окуляры | WF10X/20 мм | ● |
|---|---|---|
| WF10x/20 мм, фокусируемый со шкалой 0,1 мм | ● | |
| Бесконечно-корректированные планахроматические объективы с увеличенным рабочим расстоянием (LWD) | LPL 5× / 0.13, W.D. = 16.04 мм | ● |
| LPL 10× / 0.25, W.D. = 18.48 мм | ● | |
| LPL 20× / 0.40, W.D. = 8.35 мм | ● | |
| LPL 50× / 0.70, W.D. = 1.95 мм | ● | |
| LPL 80× / 0.80, W.D. = 0.85 мм | ○ | |
| LMPlan FL 100× / 0.85, W.D. = 3.00 мм | ○ | |
| Поворотная бинокулярная насадка Siedentopf |
Наклон 45°, межзрачковое расстояние 48–75 мм. Коэффициент светоделения 70:30 (70% — в окуляры, 30% — в тубус для камеры) |
● |
| Револьверное устройство | На 4 позиции | ● |
| Механический предметный столик | 180×155 мм, диапазон перемещения 75×40 мм, нониус 0,1 мм, диаметр круглой вставки Ø110 мм | ● |
| Коаксиальный механизм грубой и точной фокусировки |
Ход грубой фокусировки: 10 мм. Ход точной фокусировки: 0,2 мм за оборот, цена деления 2 мкм |
● |
| Поляризационный блок | Поляризатор / анализатор | ● |
| Система освещения | 5 Вт светодиод «теплого» света, входное напряжение 100–240 В | ● |
| Светофильтр | Нейтральный | ○ |
| C-mount | 0,65×, встроенный | ● |
| Универсальный держатель HD-монитора | ○ | |
| Цифровая камера | ○ | |
| HD Монитор | ○ |
Отличительные особенности ММИ-Р
- Инвертированная металлографическая схема — образец располагается сверху на предметном столике, наблюдение ведётся снизу через объективы.
- Светлое поле и простая поляризация — прибор подходит для стандартных металлографических наблюдений и поляризационного анализа без сложной дооснастки.
- Поляризатор и анализатор в составе системы — позволяют проводить простые поляризационные наблюдения материалов, минералов и структурных особенностей образцов.
- Увеличенный двухкоординатный предметный столик — удобен для работы с образцами разных размеров, шлифами, деталями и фрагментами материалов.
- Бинокулярная насадка «Бабочка» — поворачивается на 360° и позволяет менять положение окулярных тубусов для комфортной работы операторов разного роста.
- Цифровая камера по запросу — камера устанавливается сзади и не мешает визуальному наблюдению.
- Возможность установки HD-монитора — актуально для демонстрации изображения, обучения, протоколирования и коллективного анализа.
- Низковольтное питание 5–12 В — повышает безопасность эксплуатации и позволяет использовать питание от повербанка, ноутбука или бортовой сети автомобиля.
- Светодиодная LED-система освещения — стабильный источник света для повседневной лабораторной и производственной работы.
Для каких задач применяется ММИ-Р
- Рутинное металлографическое наблюдение непрозрачных образцов в отражённом свете.
- Контроль микроструктуры металлов, сплавов и промышленных материалов.
- Исследование металлографических шлифов, фрагментов деталей и подготовленных образцов.
- Простые поляризационные наблюдения материалов с использованием анализатора и поляризатора.
- Лабораторные задачи в минералогии и материаловедении.
- Контроль образцов и компонентов в электронной промышленности.
- Учебные и демонстрационные работы по металлографии, микроскопии материалов и промышленному контролю.
- Фото- и видеофиксация результатов при комплектации цифровой камерой.
- Работа в лаборатории, цеху, выездных условиях или удалённом рабочем месте при низковольтном питании.
Области применения
- Металлография
- Металлургия
- Материаловедение
- Минералогия
- Электронная промышленность
- Машиностроение
- Производственный контроль
- Учебные лаборатории ВУЗов и колледжей
- Научно-исследовательские и испытательные лаборатории
Где ММИ-Р особенно уместен
- В лабораториях, где нужен рабочий инвертированный металлографический микроскоп без избыточной исследовательской конфигурации.
- На участках входного, операционного и выборочного контроля материалов.
- В учебных аудиториях, где требуется демонстрация металлографических наблюдений на экране.
- В цеховых и выездных условиях, где важно низковольтное питание и возможность работы от внешних источников.
Когда стоит выбрать именно ММИ-Р
ММИ-Р стоит выбирать, когда нужен практичный инвертированный металлографический микроскоп для регулярной работы с непрозрачными образцами, металлографическими шлифами и промышленными материалами. Это рабочая лабораторная платформа для светлого поля, простых поляризационных наблюдений и цифровой фиксации.
- Если требуется микроскоп для металлографии, минералогии, материаловедения или электронной промышленности.
- Если важно работать с образцами разных размеров на увеличенном двухкоординатном предметном столике.
- Если нужна возможность простого поляризационного наблюдения без сложных дополнительных аксессуаров.
- Если операторов несколько и требуется удобная эргономика окулярной части.
- Если планируется вывод изображения на монитор или фото- и видеофиксация через цифровую камеру.
- Если прибор должен быть пригоден не только для лаборатории, но и для цеха, выездных работ или удалённого поста контроля.
Для каких задач подходит микроскоп ММИ-Р?
ММИ-Р подходит для металлографии, материаловедения, минералогии, электронной промышленности, производственного контроля и учебных лабораторных работ. Основной режим — наблюдение непрозрачных образцов в отражённом свете.
Какие методы микроскопии поддерживает ММИ-Р?
Микроскоп поддерживает наблюдение в светлом поле и простые поляризационные наблюдения с использованием поляризатора и анализатора.
Почему ММИ-Р называется инвертированным микроскопом?
В инвертированной схеме образец располагается сверху на предметном столике, а объективы находятся снизу. Такая компоновка удобна для работы с металлографическими образцами, деталями и фрагментами материалов.
Можно ли подключить к ММИ-Р цифровую камеру?
Да. Микроскоп может комплектоваться цифровой камерой, которая устанавливается с задней стороны прибора и не мешает работе оператора с окулярами.
Можно ли использовать ММИ-Р с HD-монитором?
Да. При комплектации HDMI-камерой возможна установка HD-монитора для вывода изображения, демонстрации результатов и коллективного анализа.
Чем удобна бинокулярная насадка «Бабочка»?
Насадка поворачивается на 360° и позволяет устанавливать окулярные тубусы в верхнее или нижнее положение. Это повышает комфорт при работе операторов разного роста без изменения высоты кресла.
Можно ли использовать ММИ-Р вне стационарной лаборатории?
Да. Благодаря низковольтному питанию 5–12 В и LED-освещению микроскоп может питаться от повербанка, ноутбука или бортовой сети автомобиля.
