Микроскоп инвертированный биологический БиОптик CI-400
Микроскоп инвертированный биологический БиОптик CI-400 предназначен для наблюдения клеточных культур, тканей и образцов в культуральной посуде, включая чашки Петри. Прибор имеет Регистрационное удостоверение № РЗН 2018/7388 от 21 мая 2019 года и может применяться в медицинских и научных лабораториях.
Исполнение CI-400 доступно в двух базовых вариантах: (1) проходящий свет: светлое поле + фазовый контраст (стандартная комплектация); (2) люминесцентное исполнение — с эпифлуоресцентным устройством (Hg 100 Вт) и блоками фильтров UV/V/B/G.
Оптическая система UIS обеспечивает высокое качество изображения и стабильные оптические характеристики при работе в светлом поле и фазово-контрастном режиме в проходящем свете.
Компактный и устойчивый корпус микроскопа отличается высокой механической прочностью и устойчивостью к внешним воздействиям, что важно при ежедневной лабораторной эксплуатации. Эргономичная конструкция обеспечивает удобство работы оператора и увеличенное рабочее пространство в зоне предметного столика.
Технические характеристики CI-400
| Окуляры | 10× широкопольные плоские, поле зрения Ф22 мм |
|---|---|
| Центрирующий телескоп-окуляр | Для настройки работы по методу фазового контраста |
| Объективы (бесконечность, LWD, планахроматы) |
Светлое поле: 10×/0,25 (WD 19,4 мм; коррекция на толщину посуды 1,2 мм) 20×/0,40 (WD 8,0 мм; коррекция 1,2 мм) 40×/0,60 (WD 3,5 мм; коррекция 1,2 мм) Фазовый объектив: 10×/0,25 (WD 4,3 мм; коррекция 1,2 мм) |
| Визуальная насадка | Тринокулярная (порт со светоделителем 100:0/50:50), наклон 45°, межзрачковое расстояние 48–75 мм |
| Фокусировка | Соосная коаксиальная грубая/точная, с регулируемым натяжением и верхним ограничителем. Цена деления точной фокусировки: 2 мкм. |
| Револьвер | 5-гнездный |
| Стол |
Неподвижный столик 227×208 мм; стеклянный вкладыш Ф118 мм. Механическое перемещение: 77 мм (продольное) × 114 мм (поперечное), съёмное. |

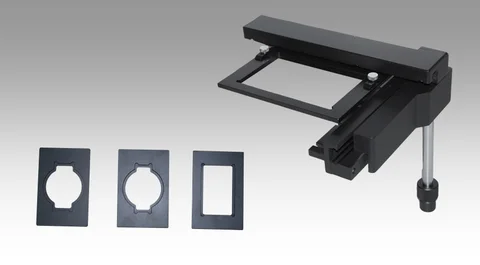

| Держатели (в базе) |
Держатель 1: 86×129,5 мм (опц. с чашкой Ф87,5 мм) Держатель 2: 34×77,5 мм (опц. с чашкой Ф68,5 мм) Держатель 3: 57×82 мм |
| Конденсор | Конденсор LWD (55 мм) с фазово-контрастным устройством |
| Освещение | Галогенная лампа 6В 30Вт, регулировка яркости |
| Светофильтры | Матовое стекло, синий и зелёный светофильтры |
Эксплуатационные особенности CI-400

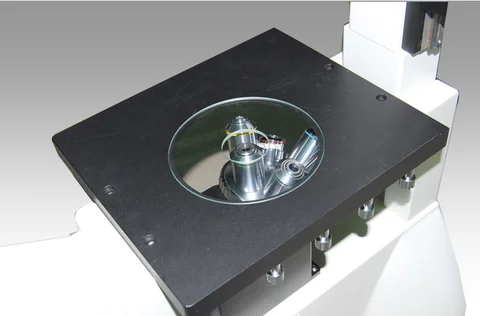

Предметный столик и механика перемещения
Микроскоп оснащён прозрачной стеклянной пластиной предметного столика, предназначенной для работы в проходящем свете. Такая конструкция позволяет вести визуальное наблюдение за образцом при повороте револьвера и эффективно устраняет проблему тепловой деформации столика.
В конструкции предметного столика отсутствуют шестерни и реечные механизмы. Привод выполнен с использованием коаксиального троса из высокопрочной стали, что обеспечивает плавное, стабильное и точное перемещение без люфтов.
Система автоматической остановки в крайних положениях предотвращает механические перегрузки и повышает точность позиционирования образца.
Предметный столик и механика перемещения
Микроскоп оснащён прозрачной стеклянной пластиной предметного столика, предназначенной для работы в проходящем свете. Такая конструкция позволяет вести визуальное наблюдение за образцом при повороте револьвера и эффективно устраняет проблему тепловой деформации столика.
В конструкции предметного столика отсутствуют шестерни и реечные механизмы. Привод выполнен с использованием коаксиального троса из высокопрочной стали, что обеспечивает плавное, стабильное и точное перемещение без люфтов.
Система автоматической остановки в крайних положениях предотвращает механические перегрузки и повышает точность позиционирования образца.
Система наблюдения и эргономика
Визуальная насадка с углом наклона бинокулярной части 45° снижает нагрузку на шею и плечи оператора при длительных наблюдениях, в том числе при работе в вынужденном наклонном положении.
Поле зрения окуляров составляет Ф22 мм, что обеспечивает комфортное ориентирование по образцу и эффективную работу с культуральной посудой. Возможна установка резиновых наглазников.
Система освещения
Интегрированная осветительная система позволяет компенсировать различия в характеристиках галогенных ламп за счёт регулировки их пространственного положения, обеспечивая стабильную и равномерную освещённость поля зрения.
Конструкция учитывает эффективность охлаждения осветительного узла, что снижает температуру поверхности осветительного блока и повышает безопасность эксплуатации.
Замена лампы осуществляется быстро и просто, без использования инструментов, что удобно при интенсивной лабораторной работе.
Фазово-контрастное наблюдение и микрофотография

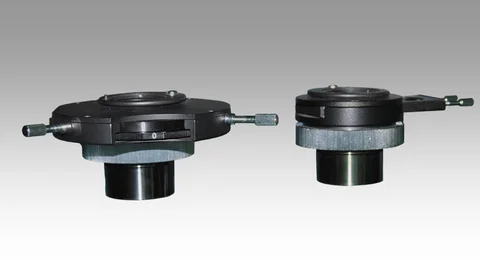

Микроскоп оснащён планахроматическими фазово-контрастными объективами и фазово-контрастным конденсором поворотного типа, что обеспечивает эффективное наблюдение слабоконтрастных прозрачных объектов без окрашивания.

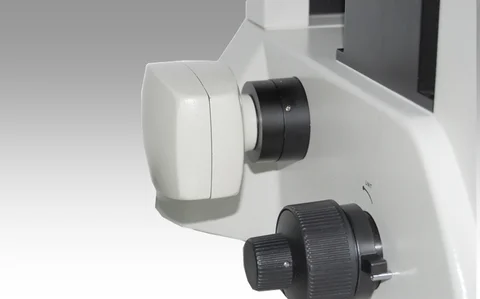

Порт для фотографирования расположен на боковой стороне штатива, что исключает помехи от кабелей камеры при визуальном наблюдении через окуляры.
Микрофотосъёмка осуществляется при 100% световом потоке, что особенно важно при работе в условиях низкой освещённости и при использовании фазово-контрастных методов.
Аксессуары и опциональные устройства
- Измерительный окуляр (Ф22), цена деления 0,10 мм/дел.
- Фазовые объективы: PLL 20×/0,40 PHP2 (WD 8,0 мм); PLL 40×/0,65 PHP2 (WD 3,5 мм)
- C-mount адаптер 0,5×
- Система оцифровки: комплекс визуализации на базе цифровой камеры
- Модуляционный контраст (Хоффман) в комплекте с объективами 10×/20×/40×
- Эпифлуоресцентное устройство: Hg 100 Вт, внешний БП (в составе люм-исполнения либо как опция)
Люминесценция
| Эпифлуоресцентное устройство | Внешний блок питания, фонарь ртутной лампы 100 Вт |
|---|
| Блок фильтров | Возбуждение | Излучение |
|---|---|---|
| УФ (UV) | 320–380 нм | 435 нм |
| Фиолетовый (V) | 380–415 нм | 475 нм |
| Синий (B) | 450–490 нм | 515 нм |
| Зелёный (G) | 495–555 нм | 595 нм |
CI-400 для закупок по 44-ФЗ и 223-ФЗ
Подготовим комплектацию под ТЗ и комплект документов под поставку/закупку.
