Флуоресцентный микроскоп БИОСКОП-ПРО ФЛ
БИОСКОП-ПРО ФЛ — исследовательский флуоресцентный биологический микроскоп для лабораторной диагностики, биологии, цитологии, микробиологии и научно-исследовательских работ. Прибор сочетает наблюдение в проходящем свете и светодиодную эпи-флуоресцентную микроскопию.
В базовую комплектацию входят четыре флуоресцентных канала: B, G, UV и V. Они реализованы на монохроматических LED-источниках и соответствующих фильтровых блоках. Красный канал R поставляется дополнительно.
Оптическая система включает широкопольные окуляры WF10х/25 мм, полуапохроматические объективы PLAN S-APO и шестипозиционный кодированный револьвер. Для проходящего света применяется освещение по методу Кёлера.
Термин «люминесцентный микроскоп» также используется для обозначения микроскопов этого класса. БИОСКОП-ПРО ФЛ работает по принципу эпи-флуоресценции: возбуждающий свет направляется на препарат через объектив, а флуоресцентное излучение регистрируется через выбранный фильтровый блок.
Тринокулярная насадка позволяет подключать цифровые камеры для микроскопов и системы визуализации для регистрации, документирования и анализа флуоресцентных изображений.
Технические характеристики флуоресцентного микроскопа БИОСКОП-ПРО ФЛ
| Тип микроскопа | Биологический лабораторный исследовательский, флуоресцентный, прямой |
|---|---|
| Оптическая система | Бесконечно-корригированная |
| Диапазон увеличений | 40х–1000х в базовой комплектации |
| Методы исследования |
Эпи-флуоресценция в отраженном свете: — B — G — UV — V Светлое поле в проходящем свете Опционально: — фильтровый блок R — темное поле — фазовый контраст — поляризация — дифференциально-интерференционный контраст (ДИК) |
| Визуальная насадка |
Тринокулярная Наклон бинокулярной части: 30° Поворот: 360° Межзрачковое расстояние: 48–76 мм Переключение светового потока: 100:0 / 80:20 / 0:100 |
| Окуляры | WF10х/25 мм с независимой диоптрийной подвижкой |
| Поле зрения | 25 мм |
| Револьвер объективов | 6-гнездный, кодированный, со слотом для установки принадлежностей ДИК |
| Объективы |
Полуапохроматические PLAN S-APO: 4х/0,10, рабочее расстояние 16,20 мм 10х/0,30, рабочее расстояние 9,60 мм 20х/0,45, рабочее расстояние 2,80 мм 40х/0,70, рабочее расстояние 0,55 мм 100х/1,25, масляная иммерсия, рабочее расстояние 0,21 мм |
| Предметный столик |
Механический двухкоординатный Без выступающих зубчатых реек Размер: 280×160 мм Диапазон перемещения: 80×52 мм |
| Конденсор светлого поля |
С откидной фронтальной линзой Числовая апертура: 0,9/0,13 Регулируемая ирисовая апертурная диафрагма |
| Фокусировочный механизм |
Коаксиальный механизм грубой и точной фокусировки Точность: 1 мкм Диапазон: 30 мм Механизм регулировки натяжения Блокировка фокусировки Возможность перестановки рукоятки точной фокусировки с правой стороны на левую |
| Система освещения |
Освещение проходящего света по методу Кёлера Светодиод: 5 Вт Регулировка яркости Цветовая температура: 3500–6000 К |
| Эпи-флуоресцентная система |
Светодиодный эпи-флуоресцентный модуль Базовые фильтровые блоки: B / G / UV / V Дополнительно: R |
| Система управления |
Встроенный ЖК-дисплей Индикация установленного объектива Индикация яркости Регулировка цветовой температуры Таймер Память параметров освещения Автоматическая регулировка яркости при смене объективов |
| Габаритные размеры | Около 531×283×440 мм в базовой конфигурации |
Исследовательский флуоресцентный биологический микроскоп
БИОСКОП-ПРО ФЛ разработан как готовая платформа для многоканальной флуоресцентной микроскопии. В отличие от базового БИОСКОП-ПРО, флуоресцентный модуль здесь является штатной частью конфигурации, а каналы B, G, UV и V входят в базовый комплект.
Такая конфигурация позволяет использовать распространенные флуорофоры, включая FITC, EGFP, Cy2, TRITC, Cy3, DAPI, Hoechst и другие красители, спектральные характеристики которых соответствуют установленным фильтровым блокам. Для задач в красной области спектра доступен дополнительный блок FL-R.
Микроскоп сохраняет возможности исследовательской платформы: поле зрения 25 мм, полуапохроматическую оптику PLAN S-APO, точную фокусировку, кодированный револьвер и цифровую визуализацию. При необходимости система расширяется фазовым контрастом, темным полем, поляризацией и ДИК.
- LED эпи-флуоресценция B / G / UV / V в базовой комплектации;
- дополнительный флуоресцентный канал R;
- полуапохроматические объективы PLAN S-APO;
- широкое поле зрения 25 мм;
- шестипозиционный кодированный револьвер;
- освещение проходящего света по методу Кёлера;
- тринокулярный канал для цифровой камеры;
- подбор конфигурации под техническое задание.
Полуапохроматическая оптика PLAN S-APO
В стандартной комплектации БИОСКОП-ПРО используются полуапохроматические объективы серии PLAN S-APO. Они предназначены для получения высококачественного изображения по всему наблюдаемому полю и применяются в задачах, где особенно важны детализация, контраст и качество цветопередачи.
| Объектив | Числовая апертура | Рабочее расстояние |
|---|---|---|
| PLAN S-APO 4X | 0,10 | 16,20 мм |
| PLAN S-APO 10X | 0,30 | 9,60 мм |
| PLAN S-APO 20X | 0,45 | 2,80 мм |
| PLAN S-APO 40X | 0,70 | 0,55 мм |
| PLAN S-APO 100X Oil | 1,25 | 0,21 мм |
Методы исследования
Светлое поле
Светлое поле в проходящем свете — основной метод наблюдения БИОСКОП-ПРО. Система освещения по Кёлеру обеспечивает регулируемое и равномерное освещение препарата.
Темное поле
Для наблюдения слабоконтрастных и малоразмерных объектов микроскоп может комплектоваться конденсорами темного поля. Доступны сухой конденсор с числовой апертурой 0,83–0,91 и масляно-иммерсионный конденсор с апертурой более 1,30.
Фазовый контраст
Для исследования прозрачных слабоконтрастных объектов без обязательного окрашивания БИОСКОП-ПРО может быть оснащен комплектом фазового контраста.
Комплект включает мультисистемный револьверный конденсор, центрировочный телескоп, зеленый светофильтр и фазовые объективы 10х, 20х, 40х и 100х.
Поляризационная микроскопия
Установка анализатора и поляризатора позволяет исследовать оптическую анизотропию образцов в проходящем свете.
Дифференциально-интерференционный контраст
Конструкция кодированного шестипозиционного револьвера предусматривает возможность установки принадлежностей для работы по методу дифференциально-интерференционного контраста — ДИК.
Флуоресцентная микроскопия
БИОСКОП-ПРО ФЛ в базовой комплектации оснащается светодиодным эпи-флуоресцентным модулем с блоками фильтров B, G, UV и V. Блок R доступен дополнительно.
LED эпи-флуоресценция: каналы B, G, UV и V
В базовую комплектацию БИОСКОП-ПРО ФЛ входит эпи-флуоресцентный блок, построенный на монохроматических светодиодных источниках света, с фильтровыми блоками B, G, UV и V.
Каждый канал включает спектрально согласованные элементы: возбуждающий фильтр, дихроичное зеркало и барьерный фильтр. Переключение каналов позволяет работать с различными флуоресцентными метками без замены базовой оптической системы.
| Блок | Возбуждение | Дихроичное зеркало | Барьерный фильтр | Примеры красителей |
|---|---|---|---|---|
| FL-B | EX450/60 | DM505 | EM520LP | EGFP, FITC, Cy2, Alexa Fluor 488, Auramine |
| FL-G | EX540/30 | DM565 | EM590LP | TRITC, Cy3, TagRFP, Alexa Fluor 546 |
| FL-UV | EX375/28 | DM415 | EM435LP | DAPI, Hoechst, Alexa Fluor 350 |
| FL-V | EX405/30 | DM430 | EM470LP | Aqua |
|
FL-R опция |
EX560/40 | DM595 | EM635/60 | Texared |
Фильтровый блок FL-R поставляется дополнительно. По специальному заказу возможен подбор других фильтровых блоков под специфические флуорофоры.
Система освещения по Кёлеру
БИОСКОП-ПРО оснащается системой проходящего освещения по методу Кёлера. Светодиодный источник мощностью 5 Вт обеспечивает регулируемое освещение препарата и предназначен для длительной лабораторной работы.
Пользователь может изменять цветовую температуру света в диапазоне 3500–6000 К. Значения яркости и цветовой температуры могут сохраняться для используемых объективов.
При смене объектива система управления позволяет автоматически восстанавливать заданные параметры освещения, повышая воспроизводимость условий наблюдения.
Встроенная система управления и ЖК-дисплей
На фронтальной части основания микроскопа расположен ЖК-дисплей, предназначенный для контроля параметров работы.
- отображение установленного объектива;
- индикация уровня яркости;
- регулировка цветовой температуры;
- сохранение настроек;
- таймер работы;
- автоматическая коррекция освещения при смене объективов.
Цифровая визуализация
Тринокулярная насадка БИОСКОП-ПРО имеет отдельный канал для установки цифровой камеры. Для согласования поля изображения применяются фокусируемые C-mount адаптеры.
Микроскоп может комплектоваться цифровыми камерами МС или комплексами визуализации для наблюдения, регистрации, документирования и анализа изображения.
В одной из конфигураций возможно применение комплекса визуализации МС-КАИМ с разрешением изображения 4K — 3840×2160 пикселей.
Применение флуоресцентного микроскопа
БИОСКОП-ПРО ФЛ предназначен для исследований, в которых используются флуоресцентные метки, специфическое окрашивание и многоканальная визуализация. Конкретная применимость определяется методикой, используемыми флуорофорами и требованиями лаборатории.
- флуоресцентная и люминесцентная микроскопия;
- клеточная биология и цитология;
- микробиологические исследования;
- морфологические исследования;
- иммунофлуоресцентные методики;
- исследования с DAPI, Hoechst, FITC, EGFP, Cy2, TRITC и Cy3;
- биотехнологические и фармацевтические лаборатории;
- научно-исследовательские институты и университеты;
- цифровая регистрация и документирование флуоресценции.

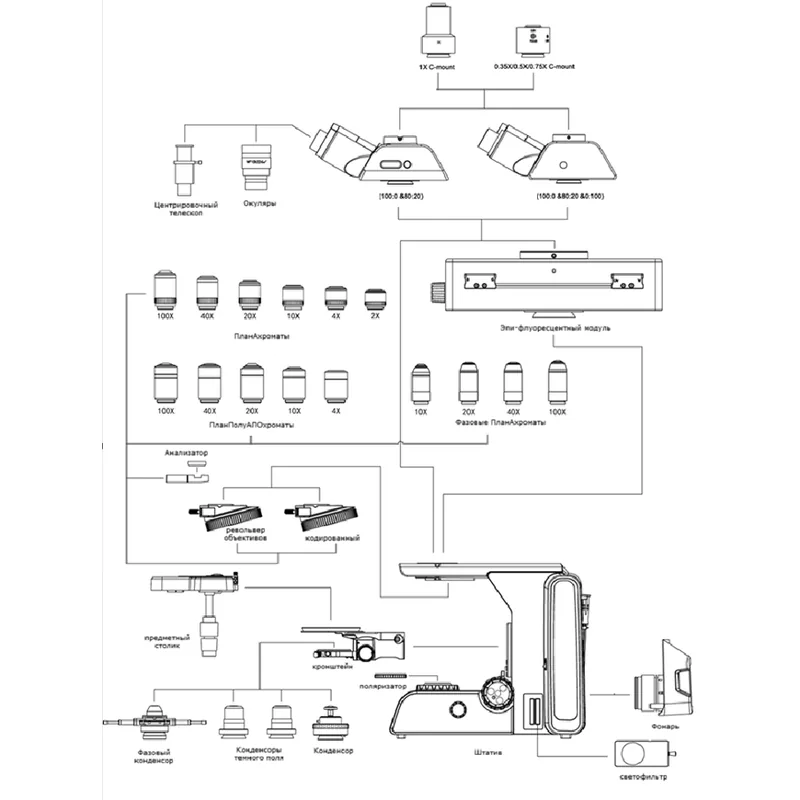

Дополнительная комплектация БИОСКОП-ПРО ФЛ
- Дополнительные окуляры: WF5х/20, WF10х/22, WF15х/16, WF20х/12, W30х/8
- Окулярная шкала
- Окулярная сетка
- Окулярное перекрестие
- Планахроматические объективы различного увеличения
- Полуапохроматические объективы PLAN S-APO
- Поляризационное устройство: анализатор и поляризатор
- Сухой конденсор темного поля для объективов 4х–40х
- Масляно-иммерсионный конденсор темного поля
- Комплект фазового контраста
- Комплект дифференциально-интерференционного контраста — ДИК
- Дополнительный флуоресцентный фильтровый блок R
- Фокусируемые C-mount адаптеры: 0,35х / 0,5х / 0,75х / 1х
- Цифровые камеры для микроскопов
- Комплексы визуализации с камерой и монитором для работы без ПК
- Цветные светофильтры: синий, зеленый, желтый
- Объект-микрометр
БИОСКОП-ПРО ФЛ и БИОСКОП-ПРО: в чем разница
БИОСКОП-ПРО ФЛ построен на исследовательской платформе БИОСКОП-ПРО, но изначально комплектуется системой эпи-флуоресценции. Это отдельная готовая конфигурация для лабораторий, которым флуоресцентный режим нужен с момента ввода микроскопа в эксплуатацию.
В БИОСКОП-ПРО ФЛ каналы B, G, UV и V являются базовыми. Блок R заказывается дополнительно. Поэтому при выборе между моделями БИОСКОП-ПРО ФЛ целесообразен прежде всего для задач, где флуоресцентная микроскопия является штатным методом, а не перспективной опцией.
Для каких задач предназначен БИОСКОП-ПРО?
БИОСКОП-ПРО ФЛ предназначен для лабораторных и научно-исследовательских задач, где требуются высокое качество изображения, широкое поле зрения и возможность использования дополнительных методов контрастирования.
Какое поле зрения у БИОСКОП-ПРО?
В стандартной комплектации используются окуляры WF10х/25 мм, обеспечивающие поле зрения 25 мм.
Какие объективы устанавливаются на БИОСКОП-ПРО?
В базовой конфигурации используются полуапохроматические объективы PLAN S-APO 4х, 10х, 20х, 40х и 100х.
Есть ли система освещения по Кёлеру?
Да. Микроскоп оснащается системой проходящего освещения по методу Кёлера со светодиодным источником мощностью 5 Вт.
Можно ли регулировать цветовую температуру?
Да. Цветовая температура светодиодного источника регулируется в диапазоне 3500–6000 К.
Запоминает ли микроскоп настройки освещения?
Да. Система управления позволяет сохранять параметры яркости и цветовой температуры, связанные с используемыми объективами.
Какие методы исследования поддерживает БИОСКОП-ПРО ФЛ?
В базовой комплектации доступны эпи-флуоресценция B, G, UV и V, а также светлое поле. Дополнительно доступны фильтровый блок R, темное поле, фазовый контраст, поляризация и ДИК.
Есть ли возможность фазового контраста?
Да. Для БИОСКОП-ПРО ФЛ доступен комплект фазового контраста с мультисистемным конденсором, центрировочным телескопом и фазовыми объективами.
Можно ли использовать темное поле?
Да. Возможна установка сухого или масляно-иммерсионного конденсора темного поля.
Поддерживает ли БИОСКОП-ПРО ДИК?
Да. Кодированный шестипозиционный револьвер имеет слот для установки принадлежностей ДИК.
Какие флуоресцентные блоки входят в базовую комплектацию?
В базовую комплектацию БИОСКОП-ПРО ФЛ входят светодиодный эпи-флуоресцентный модуль и фильтровые блоки B, G, UV и V. Блок R поставляется дополнительно.
Можно ли установить цифровую камеру?
Да. Тринокулярная насадка имеет отдельный канал визуализации. Камера устанавливается через соответствующий C-mount адаптер.
Можно ли работать с изображением 4K?
Да. В зависимости от комплектации микроскоп может оснащаться цифровой системой визуализации с разрешением 3840×2160 пикселей.
Можно ли заказать БИОСКОП-ПРО под конкретное ТЗ?
Да. Конфигурация может подбираться под техническое задание заказчика: по объективам, методам наблюдения, системе визуализации и дополнительным принадлежностям.
Чем флуоресцентный микроскоп отличается от обычного биологического?
Обычный биологический микроскоп формирует изображение преимущественно в проходящем свете. Флуоресцентный микроскоп дополнительно возбуждает флуорофоры светом заданного спектрального диапазона и регистрирует их излучение через соответствующий фильтровый блок.
Флуоресцентный и люминесцентный микроскоп — это одно и то же?
В практике поставок и поиска оборудования термин «люминесцентный микроскоп» часто используется как название микроскопа для флуоресцентных исследований. Для БИОСКОП-ПРО ФЛ технически точнее определение «флуоресцентный микроскоп» с системой эпи-флуоресценции.
Какие флуоресцентные каналы входят в БИОСКОП-ПРО ФЛ?
В базовую комплектацию входят четыре канала: B, G, UV и V. Фильтровый блок R доступен для дополнительного заказа.
