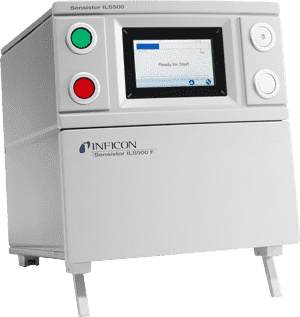

Наполнитель пробным газом на базе системы течеискания Sensistor ILS500 F
Полный набор функциональных возможностей для управления инструментальной оснасткой и наполнения пробным газом для высококачественного автоматического течеискания.
Приведённая ниже последовательность операций при испытании даёт общее представление о работе ILS500 F.
А. Присоединение инструментальной оснастки (по выбору)
Процедура испытания начинается с приведения в действие пневматической инструментальной оснастки с последующим прижимом соединителей подачи газа к испытуемому изделию.
Б. Предварительная откачка и проверка на течь большой интенсивности (по выбору)
Для содействия наполнению пробным газом осуществляется предварительная откачка испытуемого изделия. Предусмотрены дополнительные процедуры для обнаружения течи большой интенсивности с целью завершения испытания на раннем этапе.
В. Течеискание
Испытание на герметичность начинается с измерения выделения пробного газа в испытательной камере, течеискателем, подключённым к ILS500 F.
Г. Откачка пробного газа и отсоединение инструментальной оснастки (по выбору)
Начинается откачка пробного газа и отсоединяются коннекторы для подачи газа. Остаточный пробный газ в испытательной камере легко удаляется в окружающую среду после открытия камеры.
Особенности и возможности
- Компактная система, легко интегрируется со всеми течеискателями INFICON
- Полный набор функциональных возможностей для управления инструментальной оснасткой и наполнения пробным газом
- Возможно исполнение для работы при высоком давлении
- Значительно повышает гарантию качества испытания
- Исключает трудоёмкую процедуру наполнения пробным газом вручную
- Включает предварительную проверку на течь большой интенсивности перед испытанием на герметичность для немедленного обнаружения больших течей
Принадлежности
- Комплект для техобслуживания и текущего ремонта
- Панель дистанционного управления (с кнопкой экстренного останова)
Ввиду непрерывной работы над усовершенствованием изделий, их технические характеристики могут быть изменены без предварительного уведомления.
Технические характеристики
|
Время запуска: |
20 с |
|
Потребляемые ресурсы
|
|
|
Параметры источника питания:
|
85-260 В1, фаза, 47-63 Гц |
|
Ток |
1,0 А при 100 В/0,45 А при 230 В AC |
|
Давление |
0,35-0,7 МПа(50-100 psi) |
|
Пиковое потребление при 0,6 МПа (87 psi) |
240 л/мин. |
|
Пробный газ
|
неагрессивный, неконденсирующийся, неокисляющий Давление: 0,005-1,0 МПа (0,72-145 psi)
|
|
Предельный вакуум |
-0,85 бар (вакуум 85 %) |
|
Производительность |
0,4 с/л до -50 кПа (-7,2 psi), 1,5 с/л до -80 кПа (-11,6 psi) |
|
Предельный вакуум |
-85 кПа (-12,3 psi) |
|
Наполнение |
|
|
Производительность при давлении подачи 1МПа |
0,1 с/л до 0,1 МПа (14,5 psi), 0,5 с/л до 0,6 МПа (87 psi) |
|
Клапаны управления инструментальной оснасткой. Тип клапана: нормально закрытый
|
Qn: 160 л/мин. при стандартных условиях Cv: 0,16 ам. галл. в мин/psi
|
|
Соединитель для подачи воздуха или газа |
ISO 3/8 дюйма «мама» (в комплекте переходники с ISO на NPT 3/8 дюйма)
|
|
Окружающая среда |
Температура: 10-40 °C Отн. влажность: 85%, без конденсации
|
|
Габаритные размеры (В х Ш х Г): |
295 х 275 х 330 мм |
|
Масса: |
16.25 кг |
|
Интерфейсы передачи данных
|
Ethernet: RJ45 RS232: 9-контактная вилка D-sub
|
|
Сигналы ввода-вывода
|
Выходная мощность: Макс. 0,5 A / вывод (всего макс. 2,5 А), 24 В пост. тока для логики
|
