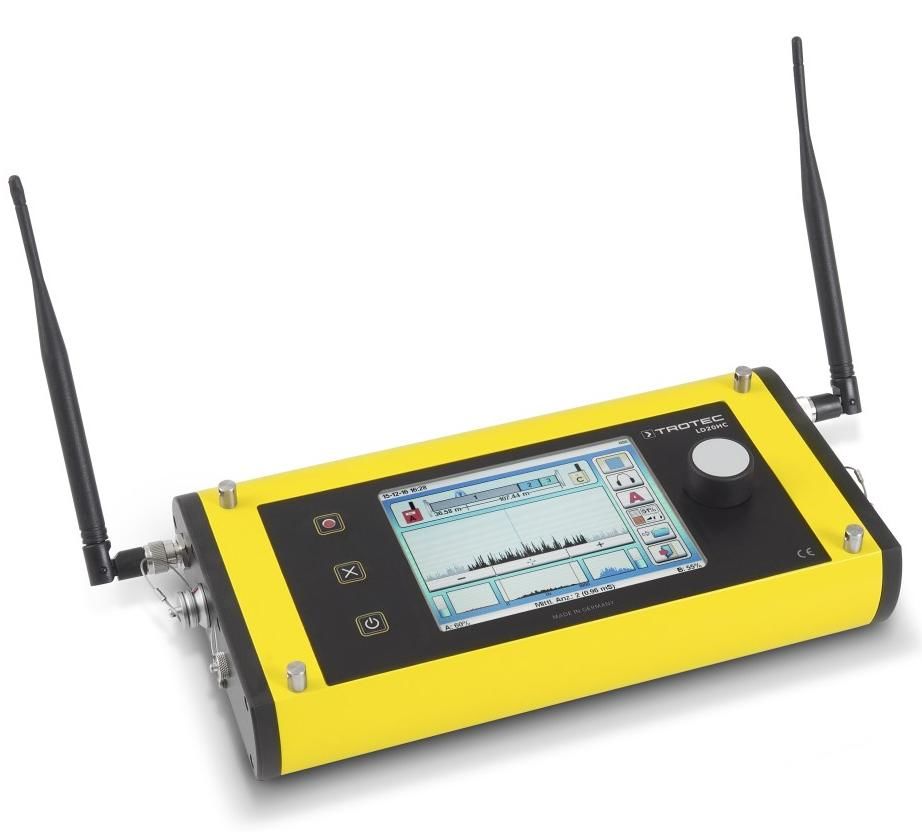

Корреляционный течеискатель Trotec LD20HC

Усовершенствованное измерительное устройство 2-в-1 для акустического обнаружения или определения места утечки посредством корреляции

Коррелятор LD20HC сочетает в себе высококачественные инженерные разработки с новейшими технологиями обнаружения утечек в трубопроводах и может быть рекомендован в качестве идеального стандартного оборудования для обслуживающих организаций ЖКХ и водоснабжающих компаний.

В точках утечки вода выходит под давлением и создает звук на выходе, который переносится по трубопроводам в обоих направлениях, где в конечном итоге обнаруживается высокочувствительными датчиками, которые могут быть установлены в легкодоступных местах, таких как гидранты или клапаны. Поскольку тип водопроводной трубы влияет на распространение звука, в LD20HC можно указать материал и диаметр всех труб, чтобы можно было исследовать до 20 секций труб всего за один измерительный процесс. Полученный сигнал усиливается и передается на коррелятор по радио. Коррелятор позволяет применить к сигналу до 256 фильтров.

Может использоваться для акустического обнаружения утечек и труб

Кроме того, к LD20HC могут быть подключены различные микрофоны, например, микрофоны для комбинированного извещателя LD6000, такие как LD6000 BMW. Утечка, определенная путем корреляции, может быть проверена с помощью наземного звукового микрофона, но также возможны любые другие типы акустического обнаружения утечек и определения местоположения труб.

Благодаря интеллектуальной функции (подана заявка на патент), потенциальные точки утечки отображаются в виде наглядного индикатора со столбцами, где самый высокий уровень обозначает утечку. Нет более быстрого и простого способа акустического обнаружения утечек!

Несколько практических преимуществ

• Комбинированное устройство для акустического обнаружения и корреляционного определения места утечки
• Передовая измерительная технология со сверхбыстрым шести-ядерным процессором в прочном алюминиевом корпусе
• трехточечная корреляция
• Частотный анализ
• Указание материала и диаметра измеряемых секций трубы
• Экономящие время корреляционные измерения до 20 сегментов труб за один проход
• Инновационная интеллектуальная функция для быстрого акустического обнаружения утечек (подана заявка на патент)
• Удобная навигация с помощью сенсорного экрана и клавиатуры
• Высокочувствительные звуковые приемники и высокопроизводительные радиопередатчики - усиление более чем в 60 000 раз
• Подключение корпусных и наземных звуковых микрофонов

Технологические преимущества корреляционного обнаружения с помощью Trotec LD20HC

Корреляция - это компьютерная процедура, с помощью которой можно выполнять очень точное позиционирование утечек.

Особый звук исходит из каждой точки утечки, которая распространяется по трубе к гидрантам, фитингам или клапанам. Звук регистрируется в трех точках контактного измерения высокочувствительными датчиками сигнала и передается на коррелятор через радиопередатчики LD. По разнице во времени этих сигналов, с учетом материала, диаметра трубы и длины измеряемого участка, прибор вычисляет точное место утечки. Обнаружение утечек, особенно в случае длинных трубопроводов, с использованием других электроакустических методов зачастую невозможно из-за факторов помех, таких как погода, глубина установки трубы или высокий фоновый шум. Но с помощью корреляции утечки все же можно легко обнаружить и локализовать.

Стандартный комплект

• Коррелятор LD20HC с двумя антеннами и наплечным ремнем
• Наушники Trotec LD K со звукоизоляцией
• Зарядное устройство
• Передатчик-1 LD-TA, красный
• Передатчик-2 LD-TB, желтый
• Ремень для переноски LD20HC
• Транспортировочный кейс для коррелятора LD20HC, LD-TA и LD-TB передатчиков и принадлежностей

Опционально доступные аксессуары

• Передатчик-3 LD-TC, синий
• Магнитная базовая антенна для коррелятора LD20 MA с усилением
• Магнитная базовая антенна для коррелятора LD20 MA с усилением (4 дБ)
• Гидрофон без манометра LD20 Hydro
• Адаптер гидранта LD5L Hydro UF с внутренней резьбой ½ дюйма
• Наземный микрофон с ветрозащитой LD6000 BMW и кнопкой аварийного отключения
• Наземный адаптер LD6000 BMW DA для микрофона с ветрозащитой LD6000 BMW
• Соединительный кабель LD6000 VK для микрофона с ветрозащитой LD6000 BMW
• Контактный микрофон LD6000 BM с магнитным наконечником
• Наземный адаптер LD6000 DA для контактного микрофона LD6000 BM с возможностью крепления удлинителя LD6000 VL
• Удлинитель стержня зонда с наконечником LD6000 VL для контактного микрофона LD6000 BM
