Акустический течеискатель Квазар
Назначение
Течеискатель «Квазар» предназначен для поиска мест утечек жидкостей и газов из трубопроводов или резервуаров (в том числе подземных), утечек в запорной аппаратуре, обнаружения засоров трубопроводов.
Конструкция акустического датчика позволяет использовать его как наземный геомикрофон на твердых или рыхлых поверхностях.
Течеискатель газа имеет
- Комбинированный аналоговый и цифровой визуальный индикатор уровня сигнала специального ветрозащищенного активного микрофона
- Автоматическую и ручную регулировку усиления
- Схему удержания значения последнего измерения
- Возможность быстрого и независимого доступа к регулировкам двух фильтров отдельными органами управления
- Подсветку шкалы индикатора для работы в условиях низкой освещенности
- Компактные размеры
Технические характеристики
|
1. |
Диапазон рабочих частот, Гц |
75-2400 |
|
2. |
Частоты среза фильтра низких частот, Гц |
75, 150, 300 |
|
3. |
Частоты среза фильтра высоких частот, Гц |
600, 1200, 2400 |
|
4. |
Центральные частоты полосового фильтра, Гц |
75, 150, 300, 600, 1200, 2400 |
|
5. |
Усиление регулируется в автоматическом режиме с дискретностью 1дБ (в 1,12 раз) в диапазоне, дБ |
66 |
|
6. |
Усиление регулируется в ручном режиме с дискретностью 6 дБ (в два раза) в диапазоне, дБ |
66 |
|
7. |
Максимальная чувствительность по тракту усиления напряжения, не менее, мВ |
10 |
|
8. |
Чувствительность акустического датчика (в диапазоне частот от 100 до 3000 Гц), не менее, В/g |
4 |
|
9. |
Мощность на телефонном выходе на нагрузке 100 Ом, не менее, мВт |
50 |
|
10. |
Громкость сигнала в наушниках регулируется |
с дискретностью 6дБ десятью ступенями |
|
11. |
Напряжение питание приемника от трех элементов типа 316 (АА), В |
от 3,3 до 6,0 |
|
12. |
Средний ток потребления приемника (при выключенной подсветке индикации и напряжении питания 4,5В) составляет, не более, мА |
40 |
|
13. |
Габаритные размеры приемника, не более, мм |
200х140х60 |
|
14. |
Масса приемника без элементов питания, не более, кг |
0,3 |
|
15. |
Прибор может нормально эксплуатироваться при |
температуре окружающего воздуха от -20 до +45°С и относительной влажности до 90% |

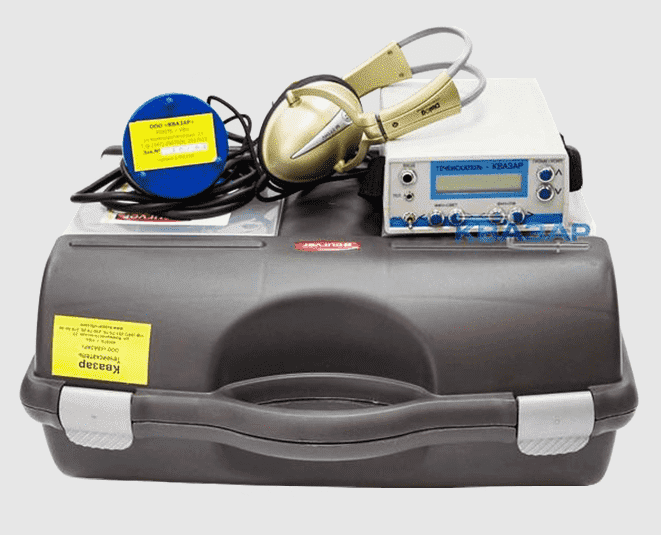

Комплект поставки
|
1. |
Течеискатель «Квазар» |
1 |
|
2. |
Геомикрофон |
1 |
|
3. |
Наушники закрытого типа |
1 |
|
4. |
Элемент питания тип "316"/AA/LR6 |
3 |
|
5. |
Паспорт, инструкция по эксплуатации и техническое описание |
1 |
|
6. |
Футляр |
1 |
