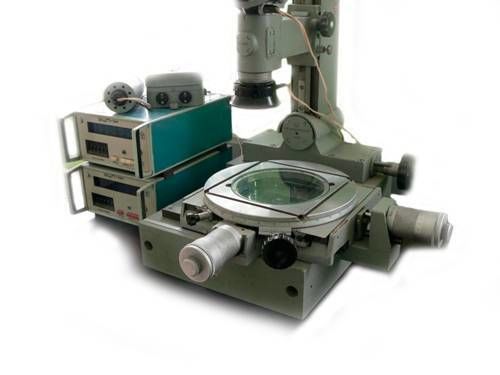

Микроскоп ИМЦ 100х50

Назначение

Инструментальный микроскоп ИМЦ-100х50  (оптический микроскоп) предназначен для измерения линейных и угловых размеров в проходящем и отраженном свете в прямоугольной или полярной системах координат, в частности: резьбовых изделий, режущего инструмента, профильных шаблонов, лекал, кулачков, конусов, метчиков. Кроме того, на микроскопе можно измерять диаметры малых отверстий.

Применение

Измерительные лаборатории предприятий машиностроения, приборостроения, микроэлектроники, лаборатории институтов.

Микроскоп должен эксплуатироваться в закрытых помещениях при температуре окружающего воздуха (20±3) °С, скорости изменения температуры не более 0,5°С в течение одного часа и относительной влажности не более 80%.

Технические характеристики

Диапазон измерения длин:

в продольном направлении, мм: 0 … 100

в поперечном направлении, мм: 0 … 50

фотоэлектрическими преобразователями, мм: 0 … 25

Диапазон измерения плоских углов окулярной угломерной головкой, град: 0 … 360

Угол поворота накладного круглого стола, град: 360

Угол поворота предметной плиты координатного стола, град: ± 5

Максимальный угол наклона линии центров бабки относительно горизонтальной плоскости, град: ± 12

Видимое увеличение отсчетного окулярной угломерной головки, крат: 45

Максимальное расстояние между объективом микроскопа и предметным стеклом координатного стола, мм:175

Максимальное расстояние между центрами:

бабки с наклоняемой линией центров, мм: 200

бабки с горизонтальным положением линии центров при измерении изделии диаметром:

— до 29 мм, мм: 315

— до 85 мм, мм: 235

Максимальный диаметр устанавливаемого изделия:

в центрах бабки с наклоняемой линией центров, мм: 70

в центрах бабки с горизонтальным положением линии центров, мм: 85

в призматических опорах, мм: 100

Расстояние от колонки до оси тубуса (вылет), мм: 105

Пределы измерений в третьей координате при работе с контактным приспособлением, мм: 28

Диапазон показаний шкалы дуг окружностей, мм: 0,1 … 60,0

Диапазон измерений радиусов дуг окружностей:

с объективом 1х, мм: 5,5 … 30,0

с объективом 3х, мм: 0,1 … 5,0

Цена деления:

шкалы окулярной угломерной головки, град: 1

нониуса шкалы наклона линии центров бабки, град: 15

нониуса шкалы поворота накладного круглого стола, град: 3

Цена деления шкал барабанов фотоэлектрических преобразователей, мм: 0,005

Дискретность цифрового отсчета при линейных измерениях, мм: 0,001

Емкость счетчика устройства цифрового отсчетного: 9999999

Масса измеряемого изделия, устанавливаемого на координатном столе, не более, кг: 10

Габаритные размеры:

микроскопа, мм: 445 х 445 х 610

осветителя, мм: 220 х 145 х 165

Параметры питания, В/Гц: 220 / 50

Масса:

микроскопа с окулярной угломерной головкой, кг: 37

осветителя, кг: 4,7
