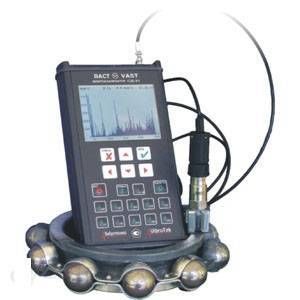

Виброанализатор СД-21
В виброанализаторе СД-21 применен 2-х канальный 24-х битный сигма-дельта АЦП. Прибор поставляется в легком металлическом корпусе и имеет повышенную защиту от воздействий окружающей среды(пылевлагозащищенное исполнение). Источником питания для виброанализатора СД-21 служит сменная батарея. Для измерения параметров вибрации могут использоваться различные вибропреобразователи, разных типов и разного исполнения. Токоизмерительные клещи применяются при измерении параметров электрического тока. Для многоканальных измерений прибор может комплектоваться 16-ти канальным быстродействующим коммутатором, с помощью которого можно производить измерения амплитуды и фазы на выбеге по 2-м гармоникам и по любому количеству каналов. Для работы во взрывоопасных помещениях предназначен прибор СД-21В с вибропреобразователями, которые имеют степень взрывозащиты 1ExibIICT4Х. Виброанализатор СД-21В содержит маркировку взрывозащиты 1ExibIICT4Х, что соответствует требованиям ГОСТ Р51330.0, ГОСТ Р51330.10 и позволяет применять прибор во взрывоопасных зонах помещений и наружных конструкций согласно гл.7.3 ПУЭ и другим документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Измерения для диагностики и мониторинга
- Уровни вибрации в полосах, предусмотренных нормативными документами и гост
- Временной сигнал (режим осциллографа)
- Автоспектры
- Пикфактор
- Спектры огибающей компонент сигнала, выделяемых полосовыми фильтрами
- Скорость вращения
- Фаза и амплитуда сигнала на частоте вращения и ее гармониках
- Запись длительного по времени сигнала, который ограничен по времени только объемом свободной памяти
Балансировка роторов
- 1, 2, 3-х плоскостная балансировка
- Балансировка по коэффициентам влияния
- До 8-ми точек контроля
- Подпрограммы для оценки пробных масс, распределения балансировочных масс
- Выбор направления увеличения фазы и угла установки корректирующих масс (против или по направлению вращения машины)
- Контроль достоверности результатов по величине дисперсии сигнала
- Сопряжение результатов измерения фаз с приборами, имеющими сдвиг фазы
- Контроль в процессе измерения сигнала с датчика оборотов
- Формирование протоколов балансировки
Виброналадка
- Амплитудно-фазочастотные характеристики при пуске или выбеге машины (до 16-ти каналов измерения)
- Анализ резонансов, возбуждаемых ударом, определение декрементов и частот затухания собственных колебаний
- Расчет параметров для проведения центровки валов по результатам измерений несоосности с помощью индикаторов или щупов
Технические характеристики
|
Вход
|
Количество каналов
|
два аналоговых канала, один канал синхронизации
|
Типы входов
|
линейный (2 канала), ICP акселерометр (2 канала), датчик оборотов (1 канал)
|
Типы преобразователей
|
акселерометры, датчики оборотов, токоизмерительные клещи, микрофон
|
Интегрирование на входе
|
аналоговое (1 ступень), цифровое (1 или 2 ступени)
|
Частотный диапазон
|
0.5 - 25600 Гц
|
Максимальная неравномерность АЧХ
|
+ / - 5%
|
Линейный вход
|
от -3В до +3В
|
|
Параметры вибрации
|
Измеряемые величины
|
виброперемещение, виброускорение, виброскорость, электрическое напряжение и ток
|
|
Детектор
|
СКЗ, пик-пик (размах), пик, пик-фактор
|
|
Полосы для измерения вибрации:
|
- по ГОСТам
|
2..1000, 10..1000, 10..2000 Гц
|
- дополнительные
|
2-200, 3-300, 5-500, 10-5000, 500-2500, 625-1250, 1200-2500, 2500-5000, 5000-1000, 10000-25000,17000-25000 Гц
|
Диапазоны измерения СКЗ:
|
|
- виброускорение, м/с2
|
от 0,05 до 1000
|
- виброскорость, мм/с
|
от 0,1 до 100
|
- виброперемещение, мкм
|
от 1 до 1000
|
|
Спектральный анализ
|
Граничные частоты, Гц
|
25, 50,100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600
|
Частотное разрешение
|
400, 800, 1600 полос
|
Динамический диапазон
|
не хуже 70 дБ
|
|
Детектор огибающей с полосовыми фильтрами:
|
- 1/3 октавные
|
800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000Гц
|
- 1/1 октавные
|
50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 8000, 16000Гц
|
|
Измерения фазы и амплитуды для балансировки
|
Диапазон частот вращения
|
0.5 - 1700 Гц
|
Погрешность по частоте
|
+/- 1%
|
Погрешность по фазе
|
+/- 5 гр.
|
Погрешность по амплитуде
|
+/- 1дБ
|
Автоматический контроль
|
качества измерений, наличия и формы сигнала с датчика положения вала
|
Единицы измерения амплитуды
|
дБ, мм/с, g, м/с2, мкм (Пик, Пик-Пик, СКЗ)
|
Встроенный источник для питания фотодатчика
|
5В пост. тока, 15мА
|
|
Амплитудно-фазочастотные характеристики при разгоне-выбеге
|
Диапазон частот вращения, Гц
|
от 0.5 до 1700
|
Диапазон частот, Гц
|
от 0.5 до десятой гармоники частоты вращения
|
Количество отсчетов
|
до 200 по 2-м гармоникам
|
Количество гармоник
|
1-6
|
|
Общие данные
|
Графический дисплей
|
с подсветкой, 320х240 точек, размером 80х60 мм,
|
Мембранная клавиатура
|
20 многофункциональных кнопок
|
Порт для обмена данных
|
СОМ (RS-232)
|
Встроенные функции
|
самотестирование и калибровка
|
Степень защищенности
|
пылевлагозащищенное исполнение
|
Диапазон рабочих температур
|
от -20 до +50 оС
|
|
Вес
|
0.8 кг
|
|
Размеры
|
110х207х35 мм
|
Время работы от аккумулятора
|
в стандартном режиме не менее 8 часов со сменным аккумулятором
|
Тип батареи
|
Никельметаллгидридная, быстросъемная
|
Время заряда
|
не более 2,5 ч., в приборе или отдельно
|
