Система контроля вибрации Setpoint
Системы измерения вибрации Setpoint представляют собой многоканальную систему, обеспечивающую измерение параметров абсолютной вибрации (виброускорение, виброскорость и виброперемещение) и относительной вибрации (осевое перемещение, относительное и тепловое расширение), измерение частоты вращения валов, а также температуры. Принцип работы системы основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с пороговыми значениями (предупредительными и аварийными уставками). Система может работать с большинством вибропреобразователей промышленного стандарта, включая вихретоковые датчики, а также с термопарами и термосопротивлениями. Система вибромониторинга имеет модульную конструкцию и состоит из процессорного модуля, модуля связи, универсального измерительного модуля для подключения вибропреобразователей и модуля контроля температуры.

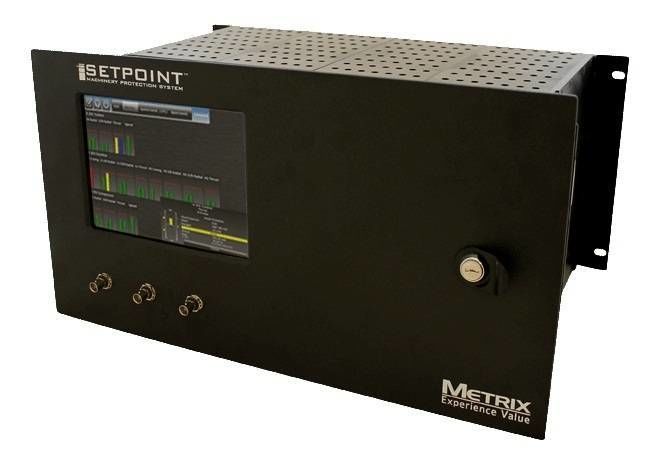

Система контроля вибрации SETPOINT
Дополнительно система может оснащаться лицевой панелью с цветным сенсорным дисплеем для визуального контроля работы каналов, графического и числового отображения измеренных и вычисленных параметров. В зависимости от требуемого числа и вида входных каналов системы выпускаются в трех модификациях – в 16-и слотовом (число измерительных модулей от 1 до 14), 8-и слотовом (число измерительных модулей от 1 до 6) и 4-х слотовом (число измерительных модулей от 1 до 2) корпусах. Каждый измерительный модуль содержит входные каналы для подключения измерительных преобразователей, выходные каналы с преобразованием входного сигнала в унифицированный токовый сигнал для передачи данных в автоматизированные системы управления технологическими процессами и выходные каналы без преобразования входного сигнала. В качестве средства конфигурирования системы используются персональные компьютеры различного исполнения.
Состав системы контроля вибрации SETPOINT
- Шасси Metrix SETPOINT обеспечивает защиту и связь между модулями, поддерживает до 60 каналов мониторинга вибрации, положения, скорости или 90 каналов температуры и различных сочетаний. 4-х, 8-ми и 16-ти слотовые стойки позволяют выбрать панель с оптимальными вариантами. Доступны два варианта размера: 19-ти дюймовый ( полноразмерный с 16 слотами) и 8-ми дюймовый. Шасси имеет дополнительную блокирующую дверь для предотвращения вмешательства. Дверь имеет опциональный модуль с цветным сенсорным дисплеем.
- Универсальные модули контроля (поддерживается от 1 до 14 модулей в зависимости от размера шасси), которые отвечают за питание датчиков, контроль исправности датчика, получение значений измерений из входных сигналов, сравнение измерений с тревожными установками, выполнение избирательной логики статуса тревоги, управление аналоговыми выходами 4-20мА, передачу данных модулю доступа системы. Система вибромониторинга SETPOINT™ поддерживает два модуля контроля: Универсальный Модуль Контроля (UMM) и Модуль Контроля Температуры (TMM). UMM обеспечивает измерения осевого сдвига, радиальной вибрации и измерение абсолютной вибрации. TMM обеспечивает измерение температуры.
- Модуль доступа к системе (SAM), который обеспечивает удобный интерфейс для конфигурирования всех модулей, соединений с сетью контроля, с локальным дисплеем, запись событий и тревог, подключение к компьютеру диагностики агрегата.
- Модуль связи RCM системы вибромониторинга SETPOINT обеспечивает подключение системы к внешнему источнику постоянного тока 24 В, которое часто применяется в качестве стандарта. Он также обеспечивает связь с реле "ОК" системы и дискретных функций управления, таких как Trip Multiply (умножение уставок), Inhibit (подавление, байпасс), Reset (сброс - подтверждение сигнализации) и Special Alarm Inhibit (специальный запрет сигнализации).
- Сенсорный дисплей
- Источники питания. Для работы Setpoint требуется питание +24В постоянного тока. Metrix предлагает несколько разных вариантов блоков питания для постоянного и переменного токов на входе.
- Компьютер и программное обеспечение Setpoint Configuration Software.
- Также возможны дополнительные различные аксессуары и опции.
Основные технические характеристики
|
Модуль измерения параметров вибрации |
|
|
Число входных (выходных) каналов, шт. |
4 |
|
Диапазон измерения параметров вибрации: - виброускорение (пик), м/с2 - виброскорость (пик), мм/с - виброперемещение (пик-пик), мкм |
от 0 до 2000 от 0 до 1250 от 0 до 2000 |
|
Диапазон частот: - для виброускорения, Гц; - для виброскорости, Гц; - для виброперемещения, Гц |
от 0,5 до 25000 от 0,5 до 5000 от 1 до 4000 |
|
Диапазон измерения осевого перемещения (относительного и теплового расширения), мкм |
± 2540 |
|
Диапазон измерения частоты вращения, об/мин |
от 1 до 100 000 |
|
Диапазон входного постоянного напряжения, В |
от минус 23 до 19 |
|
Расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95, % |
1 |
|
Диапазон выходного тока, мА |
от 4 до 20 |
|
Расширенная неопределенность преобразования входного сигнала в постоянный ток при коэффициенте охвата к=2 и доверительной вероятности 0,95, % |
1 |
|
Модуль контроля температуры |
|
|
Число входных (выходных) каналов, шт. |
6 |
|
Диапазон измерения температуры: - для термопары, ºС; - для термосопротивления, ºС |
от -160 до +1370 от -200 до +850 |
|
Диапазон входных напряжений, мВ: |
от -10 до 2500 |
|
Диапазон входных сопротивлений, Ом: |
от 1 до 400 |
|
Расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95, % |
1 |
|
Диапазон выходного тока, мА |
от 4 до 20 |
|
Расширенная неопределенность преобразования входного сигнала в постоянный ток при коэффициенте охвата к=2 и доверительной вероятности 0,95, % |
1 |
|
Общие характеристики |
|
|
Условия эксплуатации: диапазон рабочих температур, ºС |
от - 20 до +65 |
|
Габаритные размеры (длина × ширина × высота): - модификация на 16 слотов, мм; - модификация на 8 слотов, мм; - модификация на 4 слота, мм; - лицевая панель для модификации на 16 слотов, мм; - лицевая панель для модификации на 8 слотов, мм; |
483х294х230 280х294х230 178х217х230 483х10х266 280х10х266 |
|
Масса: - модификация на 16 слотов без лицевой панели с модулями, не более, кг; - модификации на 8 слотов без лицевой панели с модулями, не более, кг; - модификации на 4 слота без лицевой панели с модулями, не более, кг; - лицевая панель модификации на 16 слотов, не более, кг; - лицевая панель модификации на 8 слотов, не более, кг; |
12,8 7,6 2,4 2,2 1,5 |
Система контроля вибрации SETPOINT внесена в Госреестр СИ под №49383-12
