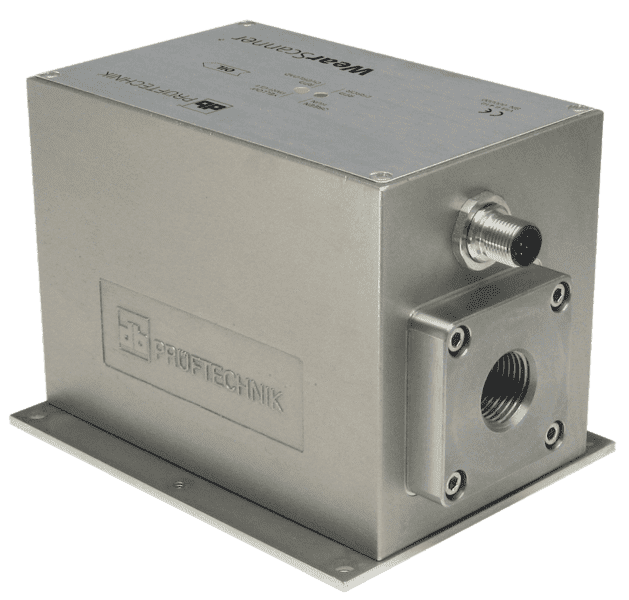

Прибор для защиты редукторов и определения износа двигателей Pruftechnik WEARSCANNER

Внутри одного редуктора может находиться несколько сотен литров масла. В крупных агрегатах объем масла может достигать даже нескольких тысяч литров. Его назначение - это смазка, очистка и охлаждение. Большое количество загрязняющих частиц в масле указывает на начинающееся разрушение узлов. Кроме того, эти частицы могут нарушить тонкий смазывающий слой на подшипниках качения, клапанах, коленчатых валах, зацеплении зубчатых колес и привести к их преждевременной поломке.

WEARSCANNER® это анализатор, который определяет наличие токопроводящих частиц, подсчитывает их количество в реальном времени и классифицирует их по размеру согласно ISO 16232. Датчик устанавливается на крупных агрегатах, выше масляного фильтра. Анализатор автоматически передает полученные данные в систему управления по протоколу Modbus и/или напрямую оператору или в центр обслуживания через систему мониторинга. Изменения в количестве и размере обнаруженных частиц, наблюдаемые в процессе мониторинга, позволяют заблаговременно выявить прогрессирующее разрушение зубьев шестерен или подшипников качения.

WEARSCANNER® использует новый запатентованный метод обнаружения частиц, основанный на вихревых токах. Обнаружение осуществляется вне зависимости от температуры масла, скорости потока, вязкости масла, содержания воды и воздуха или цвета масла (его потемнения). Данный метод также позволяет обнаружить очень медленно движущиеся частицы.

Классы размеров частиц по ISO 16232

Классы частиц, определяемые прибором WEARSCANNER

* Классы E, F и G только в соответствующей конфигурации прибора

Принцип работы WEARSCANNER

• Каждый пик соответствует частице, проходящей через измерительную трубку
• Амплитуда указывает на размер частицы
• Количество пиков подсчитывается за установленный интервал времени, и результат передается по протоколу Modbus TCP
• Классы размера (в данном случае три) задаются для конкретной ситуации
• Возможна установка разрешения по времени и частоты сканирования
• Чувствительность прибора
• WEARSCANNER® может быть изменена путем настройки усиления, фильтра и мощности
