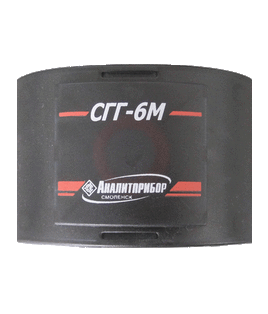

Стационарный сигнализатор горючих газов СГГ-6М
Сигнализатор горючих газов СГГ-6М - это стационарный автоматический прибор непрерывного действия, который предназначен для контроля за довзрывоопасными концентрациями природного газа (метан) или сжиженного газа (пропан-бутановая смесь) в воздухе.
СГГ-6М осуществляет непрерывное измерение довзрывоопасной концентрации горючего газа в воздухе рабочей зоны с выдачей звуковой и световой сигнализации при превышении концентрацией предварительно установленных пороговых значений и формированием управляющего воздействия для включения (отключения) исполнительных устройств посредством контактов реле. В качестве исполнительного устройства рекомендуем использовать клапана электромагнитные КЭГ-9720.
Область применения сигнализатора - жилые, бытовые, административные, общественные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газах.
Принцип действия - термохимический.
Способ отбора пробы - диффузионный.
Тип сигнализатора - стационарный.
Основные технические характеристики СГГ-6М
|
Характеристики СГГ-6М |
Значения |
Примечание |
|
Пороги срабатывания сигнализации (по метану), % НКПР |
10 20 |
устанавливается потребителем |
|
Абсолютная погрешность, % НКПР, не более |
± 5 |
|
|
Время срабатывания сигнализации, с, не более |
15 |
при превышении сигнальной концентрации в 1,6 раза |
|
Время работы без контроля и регулировки порога срабатывания сигнализации, лет |
1 |
|
|
Расстояние между СГГ-6М и БСП-6М, м |
до 200 |
|
|
Рабочий температурный диапазон, °С |
от - 10 до +50 |
|
|
Степень защиты |
IP30 |
|
|
Время прогрева сигнализатора, мин., не более |
5 |
|
|
Габаритные размеры сигнализатора СГГ-6М, мм, не более |
70х60х100 |
|
|
Масса сигнализатора СГГ-6М, кг, не более |
0,5 |
|
Блок сигнализации и питания БСП-6М, предназначен для питания сигнализатора СГГ-6М ИБЯЛ.413531.010 ТУ, выдачи световой и звуковой сигнализации при получении сигнализации "Аварийная", с одновременным переключением "сухих" контактов реле и управления клапанами электромагнитными КЭГ-9720.
Основные технические характеристики БСП-6М
|
Характеристики БПС-6М |
Значения |
Примечание |
|
Рабочий температурный диапазон, °С |
от -10 до +50 |
|
|
Напряжение питания, В |
от 150 до 253 |
50 Гц |
|
Потребляемая мощность, ВА, не более |
6 |
|
|
Нагрузочная способность реле |
5 А, 220 В |
|
|
Номинальное выходное напряжение, В |
12 |
для питания СГГ-6М |
|
Уровень звукового давления, дБ, не менее |
70 |
расстояние 1 м от блока |
|
Время задержки срабатывания, с, не более |
0,3 |
|
|
Габаритные размеры БСП-6М, мм, не более |
200х70х140 |
масса 0,8 кг |
Достоинства сигнализатора СГГ-6М
- Увеличенный средний полный срок службы датчика - 5 лет
- Широкий температурный диапазон - 10 до +50 °с
- Возможность самостоятельно устанавливать пороги срабатывания (10 или 20% нкпр)
- Стоимость блока датчика соизмерима со стоимостью вторичной поверки
- Подключение кабелей без пайки (клеммная колодка)
- Автоматическая калибровка "нуля"
- Упрощенная процедура корректировки нуля и чувствительности (разъем "управление")
- Малые габаритные размеры
- Высокая степень защиты сигнализаторов по гост 14254-96
- Возможность шлейфового соединения приборов
- Стойкость к воздействию неопределяемых компонентов
- Наличие входа "внешняя авария" для включения в систему пожарно-охранной сигнализации или совместного использования с соу1
- Возможность работы как с низковольтными, так и сетевыми клапана-ми
- Наличие функции "тест" для проверки работоспособности исполни-тельных устройств
- Возможность подключения к диспетчерскому пульту
- "силовые" контакты реле (230в/5а)
- Гарантия 24 месяца (для бсп-6м)
Комплект поставки сигнализатора СГГ-6М
- Сигнализатор сгг-6м
- Комплект зип
- Техническая документация
Для поверки сигнализаторов сгг-6м за отдельную плату поставляется
- 4-литровые баллоны с поверочными гсо-пгс
- Вентиль точной регулировки втр (ибял.306577.002)
- Индикатор расхода ир (ибял.418622.003-01)
- Тхд (ибял.413923.031-03) взамен выработавшего свой ресурс сенсора
- Клапаны электромагнитные кэг-9720 (ибял.685181.001 ту-2003)
- Блок сигнализации бсп-6м (ибял.418471.001)
- Диспетчерский пульт дисп ибял.465213.003 (предназначен для приема сигналов авария от сигнализатора, выдачи световой и звуковой сигнализации с одновременным переключением "сухих" контактов реле)
Внимание! По умолчанию сигнализатор СГГ-6М комплектуется блоком сигнализации и питания БСП-6М (входит в комплект ЗИП).
