Сигнализатор горючих газов с течеискателем СГГ-20Микро-01

Артикул: cogaz189

Количество:

Предназначен для

Обеспечения безопасности персонала от риска возникновения довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров с воздухом
Обнаружения мест утечек сжиженного (по ГОСТ-20448-90) и природного по ГОСТ 5524-87) газов, водорода, и других горючих углеводородных газов

Осуществляет непрерывное измерение довзрывоопасных концентраций в воздухе и выдачу световой и звуковой сигнализации при достижении ими установленных пороговых значений. Имеет функцию течеискателя.

Область применения

На предприятиях и в процессах добычи, переработки, транспортировки и хранения природного газа, нефти и нефтепродуктов
На промышленных предприятиях, использующих природный газ и/или легковоспламеняющиеся жидкости
На предприятиях, обслуживающих распределенные газовые сети и/или газобаллонное оборудование

Тип сигнализатора - индивидуальный.

Способ забора пробы - диффузионный.

Принцип действия - термохимический.

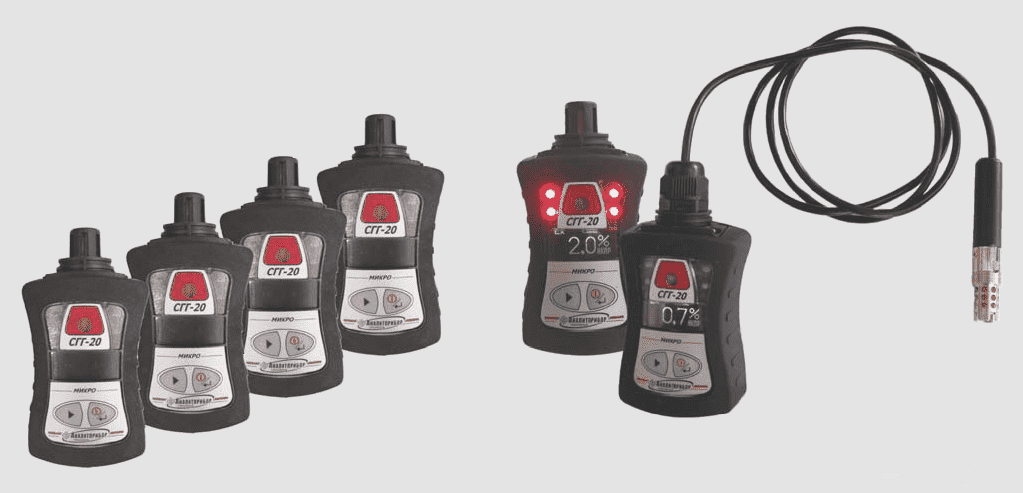

Конструктивно СГГ-20Микро-01 представляет собой моноблок с датчиком на выносной штанге длиной 0,3 м; длина кабеля связи между датчиком и моноблоком составляет 1,5 м. Конструкция позволяет эффективно использовать прибор и как сигнализатор ДВК горючих газов и паров (штанга с выносным датчиком и кабель связи достаточно компактны и не мешают работе человека при ношении прибора), и как течеискатель (выносной датчик на штанге позволяет легко осуществлять поиск мест утечек газа даже в труднодоступных местах). Переключение прибора в режим течеискателя осуществляется пользователем при необходимости.

Сигнализатор горючих газов с течеискателем СГГ-20Микро-01 выпускается в двух модификациях

СГГ-20Микро-01 - проградуирована в % НКПР и предназначена для контроля за довзрывоопасными концентрациями любых смесей горючих газов и паров с воздухом, компонентный состав которых заранее неизвестен, и поиска мест их утечек
СГГ-20Микро-01М - проградуирована в % об. долей СН4 и предназначена для контроля за довзрывоопасными концентрациями метана (природного газа) и мест его утечек. Предназначена для предприятий, обслуживающих распределенные газовые сети, либо использующих (производящих, транспортирующих и/или хранящих) природный газ

Сигнализаторы СГГ-20Микро, СГГ-20Микро-02, СГГ-20Микро-03К, СГГ-20Микро-02Г являются сигнализаторами совокупности компонентов по ГОСТ 27540-87 и предназначены для измерения довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы СГГ-20Микро-М, СГГ-20-Микро-02М являются сигнализаторами одиночного компонента по ГОСТ 27540-87 и предназначены для измерения объемной доли метана в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализатор СГГ-20Микро-02Г - откалиброван по гексану (С6Н14) и предназначен для измерения ДВК паров нефтепродуктов (бензина, дизельного топлива и т.п.).

Сигнализаторы СГГ-20Микро-03К могут быть также использованы для измерения довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров с воздухом (или кислородом), содержащихся в баллонах под давлением.

Все модификации СГГ-20Микро соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и/или РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.

Сигнализатор-течеискатель СГГ-20Микро оснащен энергонезависимой памятью. Архив результатов измерений содержит данные за 30 последних суток, записанные с интервалом в одну минуту. Максимально возможное количество записей в архиве - 8100, интервал между записями: 15 с, 30 с и в диапазоне от 1 мин до 15 мин с интервалом 1 мин. В сигнализаторах реализована функция просмотра на индикаторе последних 100 записей из архива. Для этого необходимо выбрать соответствующий пункт в меню сигнализатора.

Связь с ПЭВМ осуществляется по USB кабелю.

В сигнализаторах СГГ-20Микро реализована возможность выбора одного из двух режимов работы ТХД - непрерывный или циклический.

Циклический режим работы ТХД рекомендуется использовать при выполнении продолжительных работ с сигнализаторами в опасных зонах, в этом случае время непрерывной работы сигнализаторов - 14 ч.

Непрерывный режим работы ТХД может быть необходим в тех применениях сигнализаторов, когда требуется повышенное быстродействие при периодических измерениях, например, при контроле остаточного содержания горючих газов в баллонах под давлением (СГГ-20Микро-03К), периодические измерения загазованности в люках, колодцах и т.д). При таком использовании сигнализаторов следует учитывать снижение времени их непрерывной работы - 8 ч.

Сигнализаторы СГГ-20Микро обеспечивают следующие виды сигнализации

ПРЕДУПРЕДИТЕЛЬНАЯ - прерывистая красная световая и звуковая частотой от 0,5 до 1,0 Гц, свидетельствующая о достижении содержания определяемого компонента порога срабатывания сигнализации ПОРОГ 1
АВАРИЙНАЯ - прерывистая красная световая и звуковая частотой от 5 до 6 Гц, свидетельствующая о достижении содержания определяемого компонента порога срабатывания сигнализации ПОРОГ 2
РАЗРЯД - прерывистая красная световая (одиночная вспышка с периодом от 9 до 10 с) и звуковая (одиночная с периодом от 9 до 10 с), свидетельствующая о разряде аккумулятора;
ОТКАЗ - прерывистая красная световая (двойная вспышка с периодом от 4 до 5 с), звуковая (двойная с периодом от 4 до 5 с), свидетельствующая об отказе измерительной схемы сигнализаторов

Особенности

Простота и надежность конструкции
Прочный корпус с приятной на ощупь и непроскальзывающей прорезиненной поверхностью
Яркая высококонтрастная индикация измеренной концентрации газа на лицевом жки дисплее
Энергонезависимая память. Архив результатов измерений содержит данные за 30 суток, записанные с интервалом в 1 минуту
Обмен данными с пэвм по интерфейсу usb
Межповерочный интервал - 1 год
Межкалибровочный интервал равен межповерочному - 1 год, поэтому не требует дополнительных затрат
Невысокая стоимость эксплуатации и простота обслуживания

Основные технические характеристики

Наименование	Значение	Применение
Диапазон измерений / диапазон показаний:
- для СГГ-20Микро-01, % НКПР	0 - 50,0 / 0 - 60, 0	Метан (CH₄)
- для модификаций СГГ-20Микро-01М, об. доля %	0 - 2,50 / 0 - 3,00	Метан (CH₄)
Пределы допускаемой основной абсолютной погрешности:
- для СГГ-20Микро-01, % НКПР	± 5,0
- для модификаций СГГ-20Микро-01М, об. доля %	± 0,25
Пороги срабатывания, установленные при выпуске из производства:
- для СГГ-20Микро-01, % НКПР	7,0 / 12,0	Даны в формате ПОРОГ 1 / ПОРОГ 2 порги - регулируемые
- для модификации СГГ-20Микро-01М, об. доля %	0,50 / 1,00	Даны в формате ПОРОГ 1 / ПОРОГ 2 порги - регулируемые
Время срабатывания сигнализации, с, не более	15
Уровень звукового давления по оси акустического излучателя, дБ, не менее	70	На расстоянии 0,3 м
Маркировка взрывозащиты	1EXibdIICTGb X
Диапазон рабочих температур, °С, %	От - 40 до + 50
Атмосферное давление	от 84 до 106,7 кПа(от 630 до 800 мм рт. ст.)
Степень защиты по ГОСТ 14254-96	IP 54
Диапазон относительной влажности окружающей среды при 35 °С, %	От 30 до 95	Без конденсации влаги
Время непрерывной работы сигнализаторов, ч, не менее
- при температуре окружающей среды 20 ± 5 / минус 40 °С	14/10
Габаритные размеры, мм, не более	55 х 50 х 125
Масса, кг, не более	0,3

Комплект поставки

Сигнализатор горючих газов сгг-20микро
Зарядное устройство (в составе комплекта зип)
Зип согласно модификации приборы
Ведомость эксплуатационных документов
Комплект эксплуатационных документов
