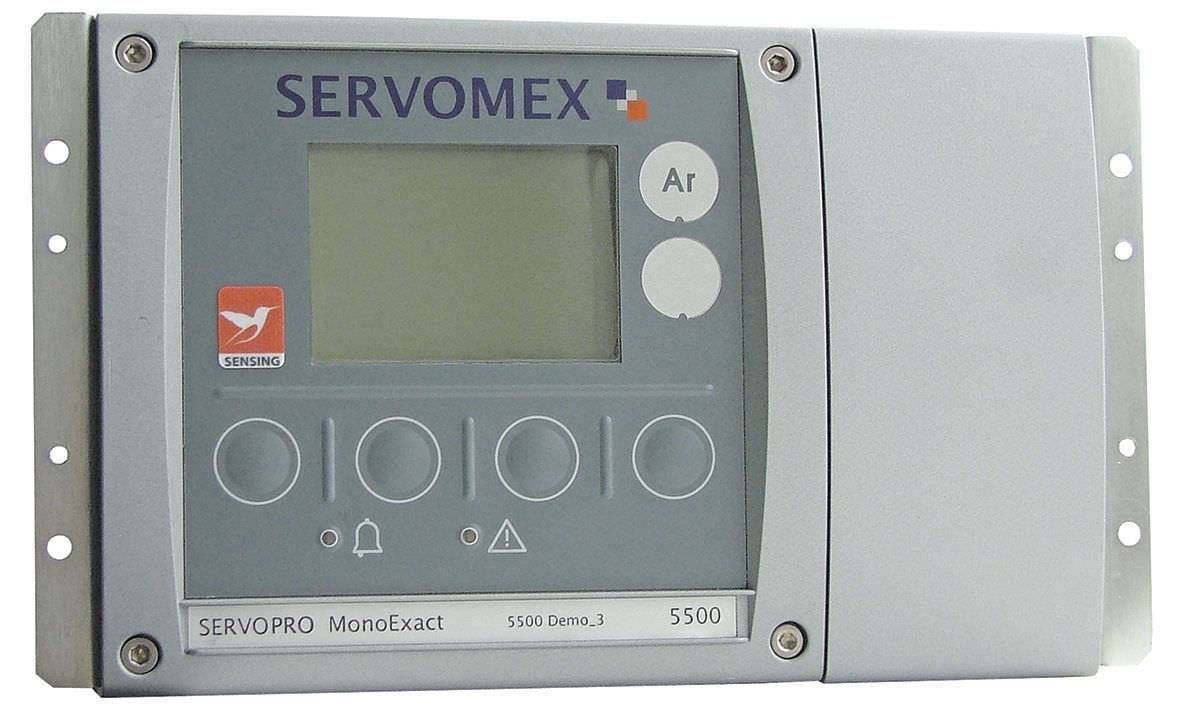

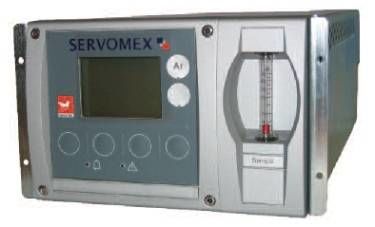

Промышленный газоанализатор SERVOPRO MonoExact TCD

ехнология термокондуктометрических измерений TruRef (уникальная, запатентованная) компании Servomex не требует использования эталонной ячейки или эталонного газа. Уникальная конструкция прибора, основанная на применении тонкопленочной подложки и производстве в условиях «стерильных помещений», обеспечивает измерительному преобразователю лучшие в классе характеристики. Большим плюсом устройства является невысокая стоимость эксплуатации.

Большая стабильность и надежность методов измерения, реализованных компанией Servomex в этом аппарате, обеспечит снижение частоты калибровки с небольшой стоимостью техобслуживания, а удобный интерфейс пользователя, общий с платформами SERVOPRO MultiExact и SERVOFLEX Portables, существенно облегчает обучение.

Два газоанализатора MonoExact могут быть установлены в одby слот 19-ти дюймовой стойки. Промышленный газоанализатор MonoExact обладает широкими возможностями связи – непрерывный ASCII-выход (RS232), Modbus (RS485), Modbus TCP (Ethernet) и PROFIBUS (RS485).

Области применения

• Разделение воздуха
• Управление технологическими процессами
• Контроль качества товара
• Металлургическая промышленность
• Чистота водорода
• Получение гелия
• Пункты смешивания газа (ПСГ)

Технические характеристики

Метод измерения

Термокондуктометрический (TCD)

Газ и доступные диапазоны измерения:

0-1%

0-2%

0-5%

0-10%

0-20%

0-30%

0-50%

0-100%

50-100%

80-100%

90-100%

05512 Обычные газовые смеси

Ar в N2 или в O2, или в воздухе

N2 в Ar

He в N2

He в O2

05522 Горючие газовые смеси

H2 в Ar

H2 в N2

H2 в CO

Рабочие характеристики

Основная погрешность:

<1% от диапазона

Воспроизводи-мость:

<0.5% от диапазона

Постоянная времени (T90) ▼ при расходе пробы:

<15 секунд при расходе 150 мл/мин

Дрейф:

<1% от диапазона в месяц

Расход:

100-200 мл/мин

Входы/выходы

Аналоговый выход:

Изолированный 4-20 мА/0-20 м

Диапазон аналогового выхода:

Свободный выбор в пределах диапазона измерения

Последователь-ный выход:

Непрерывный ASCII-выход по RS232

Сигнализация неисправностей + изменение диапазона:

Однополярные реле (30 В при 1 А) без напряжения

опции

Аналоговый выход:

Изолированный 0-10 В на канал

Цифровая связь:

Modbus ASCII или Modbus RTU на RS485, PROFIBUS на RS485, Ethernet (Modbus TCP)

Плата реле сигнализации/состояния:

4 однополярные реле (30 В при 1 А) без напряжения: для сигнализации: по верхнему, нижнему уровню; по состоянию – эксплуатация продолжается, требуется обслуживание. Совместимо с NAMUR (немецкий стандарт).

Плата реле калибровки:

3 однополярные реле (30 В при 1 А) без напряжения; для сигнализации: о потоке пробы, калибровочного газа для нижнего и верхнего пределов. 3 переключаемых входа без напряжения, замыкание для включения. Конфигурация режима автоповерки/автокалибровки: инициализация, останов, инициализация состояния «эксплуатация продолжается». Конфигурация дистанционной калибровки: инициализация, останов, инициализация состояния «эксплуатация продолжается».

Требования к пробе газа

Температура:

От 5˚C до 45˚C

Точка росы:

На 5°C ниже минимальной температуры окружающей среды

Состояние:

Без конденсации влаги, без масла, без агрессивных компонентов, негорючая

Частицы:

Отфильтрованные до 2 мкм

Сброс:

Сброс в атмосферу

Давление пробы газа:

35 ±21 кПа
