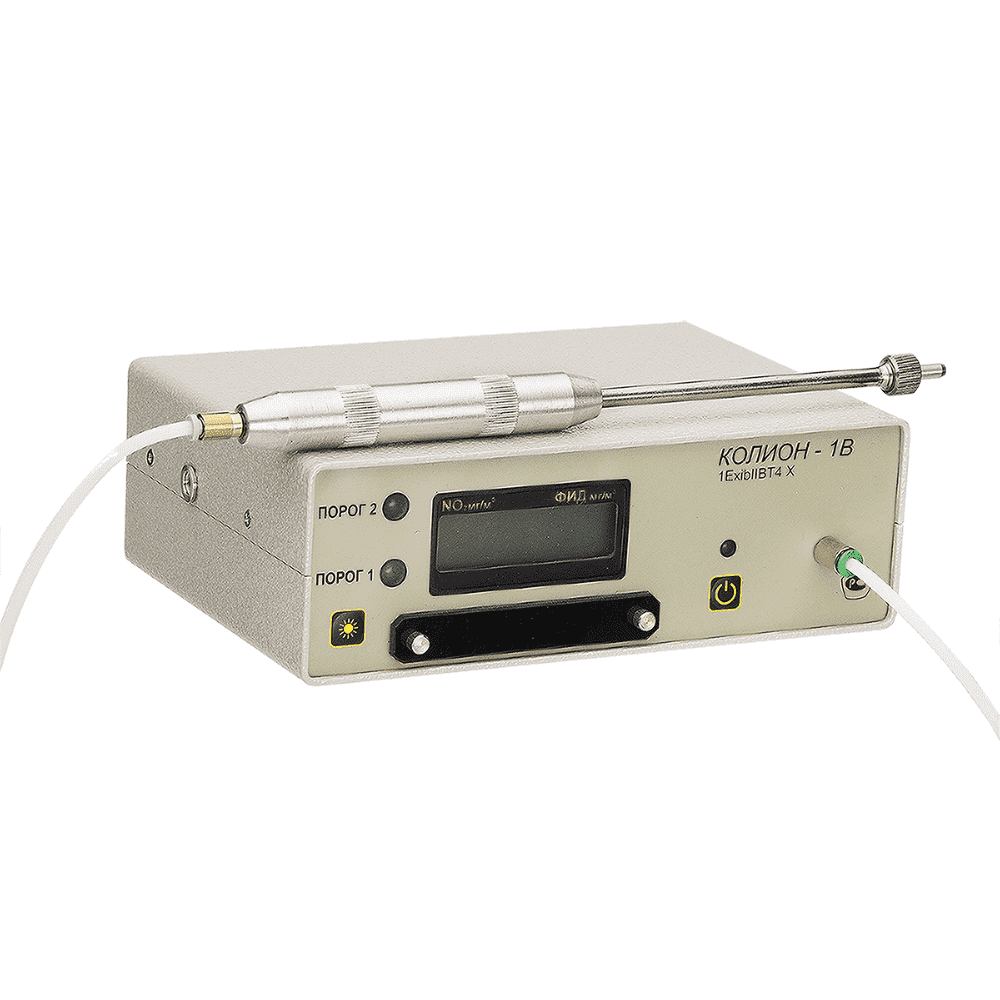

Переносный газоанализатор КОЛИОН-1В-03
Назначение
Газоанализаторы КОЛИОН-1В-03 предназначены для измерения содержания в воздухе рабочей зоны паров углеводородов нефти и нефтепродуктов (кроме метана, этана и пропана), органических растворителей, спиртов (кроме метанола), аммиака и других компонентов, а также для селективного измерения сероводорода.Устройство
В газоанализаторах установлены два детектора: фотоионизационный (ФИД) и электрохимический (ЭХД H2S). Газоанализаторы выпускаются во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExibIIBT4 Х.Анализируемый воздух прокачивается через детекторы с помощью встроенного компрессора. Текущие значения измеряемых концентраций в мг/м3 представляются в цифровом виде на двухстрочном жидкокристаллическом индикаторе. Для проведения измерений в удаленных и труднодоступных местах используются пробоотборник, изготовленный из фторопластовой трубки, металлический наконечник, удлинитель пробоотборника,изготовленный из фторопластовой трубки длиной до 10 м, а также телескопическая штанга длиной 1,6 или 3,2 м. В приборе имеется звуковая и световая сигнализация о превышении измеряемыми концентрациями установленных порогов. Степень защиты от пыли и влаги газоанализатора - IP40.
Для увеличения степени защиты газоанализатора от внешних воздействий используется защитная оболочка, выполненная из прозрачного и матового ПВХ материала. С защитной оболочкой поставляется специальное конструктивное исполнение газоанализаторов.В рабочем положении и при зарядке газоанализатор находится внутри оболочки. Забор газа осуществляется через гермо-узел. Разъем зарядки газоанализатора и штуцер сброс газа также защищены от проникновения влаги и пыли с помощью гермо-узлов. Защитная оболочка используется в комплекте с сумкой-укладкой. Степень защиты от пыли и влаги газоанализатора в защитной оболочке – IP67.
Градуировка ФИД
ФИД градуируется по одному компоненту (смеси компонентов) – аммиаку, бензину, бензолу, толуолу или другим по согласованию с предприятием изготовителем, концентрация этого компонента определяется непосредственно по показаниям газоанализатора. Концентрация других рассчитывается по показаниям газоанализатора с помощью пересчетных коэффициентов, которые определяются экспериментально с использованием соответствующих ПГС. Значения пересчетных коэффициентов приведены в Руководстве по эксплуатации.Технические характеристики
|
Принцип измерения |
Фотоионизационный, электрохимический |
|
|
Отбор пробы |
Принудительный |
|
|
Диапазон измерения, мг/м3 ФИД H2S |
0-2000 0-30 |
|
|
Основная погрешность, % приведенная относительная |
ФИД |
ЭХД H2S |
|
±15 0 - 10 мг/м3 10 -2000 мг/м3 |
±15 0 -10 мг/м3 10 -30 мг/м3 |
|
|
Сигнализация |
Световая и звуковая |
|
|
Габаритные размеры, мм |
65 х 205 х 180 |
|
|
Масса, кг |
1,3 |
|
|
Питание |
NiMH аккумуляторы |
|
|
Время работы от аккумуляторов, ч |
Не менее 8 |
|
|
Длина пробоотборной трубки, м |
От 1 до 10 по отдельному заказу |
|
|
Рабочие условия эксплуатации: температура, °С относительная влажность,% |
От минус 30* до 45 От 30 до 90 (неконденсируемая) |
|
|
Маркировка взрывозащиты |
1ExibIIBT4 Х |
|
|
Межповерочный интервал, мес |
12 |
|
|
Гарантийный срок, мес |
18 |
|
Комплект поставки
|
Наименование |
Количество, шт. |
|
Стандартный комплект поставки |
|
|
Блок измерительный (БИ) |
1 |
|
Пробоотборник |
1 |
|
Трубка соединительная |
1 |
|
Фильтр противопылевой |
2 |
|
Зарядное устройство |
1 |
|
Сумка-укладка |
1 |
|
Фильтр-поглотитель |
1 |
|
Заглушка |
1 |
|
Втулка силиконовая |
1 |
|
Наклейка КОНТРОЛЬ ДОСТУПА |
10 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Поставляется по отдельному заказу |
|
|
Ротаметр |
|
|
Удлинитель пробоотборника |
|
|
Устройство для защиты детектора |
|
