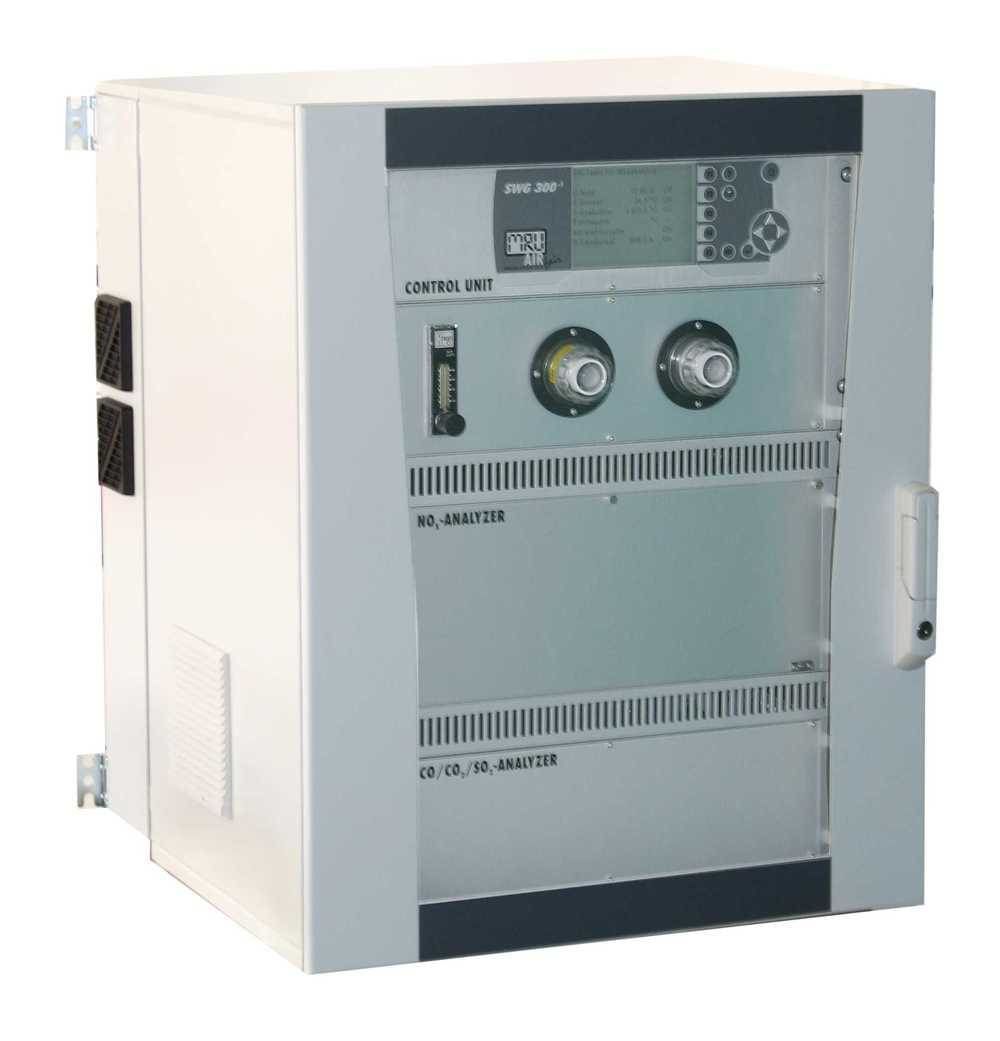

Газоанализатор SWG 300-1
SWG 300 - стационарная система мониторинга выбросов в атмосферу токсичных газов при производстве стекла, кирпича, цемента, стали, при работе стационарных дизель-генераторов, крупных котельных установок и ТЭЦ, а также для проведения измерений в химической и нефтехимической промышленности. Обогреваемый газовый тракт системы позволяет проводить длительные и точные измерения при отрицательных температурах окружающего воздуха.
Главное преимущество SWG 300 - это возможность измерения низких концентраций токсичных газов с высокой точностью.
Система позволяет одновременно измерять концентрации 6 газов с использованием электрохимического (возможны циркониевый, парамагнитный) и инфракрасных сенсоров. Это обеспечивает максимально стабильные показания измеряемых величин и длительный срок эксплуатации системы в режиме проведения непрерывного мониторинга.
Особенности
- Одновременное измерение концентраций 6-ти газов. Измерительные сенсоры: О2 - электрохимический, циркониевый или парамагнитный (по выбору); СО, СО2, NO, NO2, SO2, СН4 (или С3Н8) – инфракрасные
- Русская версия экранного меню прибора
- Каждая система максимально адаптируется под место проведения замеров
- Постоянный контроль за расходом газа через прибор обеспечивает диагностику состояния встроенных фильтров
- Обогреваемый шланг предотвращает образование конденсата и обеспечивает точные измерения концентраций NO2 / SO2
- Охлажденная элементом Пельтье и сконденсированная влага удаляется с помощью дополнительного насоса
- Мониторинг уровня конденсата
- При работе системы вне помещения она комплектуется обогревателем и, при необходимости, кондиционером для ее охлаждения
- Специальный пробоотборный зонд для проведения измерений при высоком содержании пыли и сажи, который вместе с предварительным фильтром автоматически продувается сжатым воздухом
- Прибор может оснащаться интерфейсом RS 232 / RS 485 для передачи данных на ПК, с программным обеспечением для обработки данных на ПК, а также 8-ми канальным блоком унифицированных аналоговых выходов 4...20 мА
- Электромагнитный клапан позволяет периодически переключать газовый тракт анализатора с анализа газа на продувку и калибровку свежим воздухом. Это обеспечивает возможность работы системы по программе в автоматическом режиме
- Зонд с платинородиевыми термопарами позволяет осуществлять отбор газов при высоких температурах: до 1700°C
- Блок коммутации газов из баллонов обеспечивает возможность автоматической калибровки прибора поверочными газами для поддержания максимальной точности измерений
Технические характеристики
|
Измеряемые параметры |
Диапазон измерения |
Погрешность |
Тип сенсора |
|
Кислород 02 |
0...25% |
±0,2-% об. |
парамагнитный |
|
Кислород 02 |
0...25% |
±0,2-% об. |
циркониевый |
|
Кислород 02 |
0...21% |
±0,2-% об. |
электрохимический |
|
Диоксид азота N02 |
Каталитический конвертер N02 в N0 (эффективность не менее 90% (опция) |
||
|
1 -газовый ИК модуль |
минимальный диапазон: |
максимальный диапазон: |
нелинейность, не более |
|
Моноксид углерода СО |
0... 100 ppm |
0... 500 ppm |
2 % от диапазона |
|
Моноксид азота N0 |
0... 200 ppm |
0... 2.000 ppm |
2 % от диапазона |
|
Диоксид серы S02 |
0... 100 ppm |
0... 1.000 ppm |
2 % от диапазона |
|
2-газовый ИК модуль |
минимальный диапазон: |
максимальный диапазон: |
нелинейность, не более |
|
Моноксид азота N0 |
0... 2.500 ppm |
0... 5.000 ppm |
3 % от диапазона |
|
Диоксид азота NO2 |
0... 500 ppm |
0... 1.000 ppm |
3 % от диапазона |
|
3-газовый И К модуль |
минимальный диапазон: |
максимальный диапазон: |
нелинейность, не более |
|
Моноксид углерода СО |
0... 1.000 ppm |
0... 30.000 ppm |
3 % от диапазона |
|
Диоксид углерода СO2 |
0...3% |
0... 30% |
3 % от диапазона |
|
Диоксид серы SO2 |
0... 1.000 ppm |
0... 5.000 ppm |
3 % от диапазона |
|
4-газовый И К модуль |
минимальный диапазон: |
максимальный диапазон: |
нелинейность, не более |
|
Моноксид углерода СО |
0... 200 ppm |
0... 1.000 ppm |
2 % от диапазона |
|
Диоксид углерода СO2 |
0... 4% |
0... 20% |
2 % от диапазона |
|
Моноксид азота NO |
0... 200 ppm |
0... 1.000 ppm |
2 % от диапазона |
|
Диоксид серы SO2 |
0... 200 ppm |
0... 1.000 ppm |
2 % от диапазона |
|
или метан СН4 (вместо SO2) |
0... 200 ppm |
0... 1.000 ppm |
2 % от диапазона |
|
Расчет |
мг/Нм3, приведен, к O2 норм., NOx, как мг/м3 NO2 |
||
|
Повторяемость |
1% от минимального диапазона измерения |
||
|
Время измерения Т90 |
30 секунд на входе анализатора |
||
|
Предел обнаружения |
1 % от текущего диапазона измерения |
||
|
Дрейф нуля |
отсутствует, с автокалибровкой нуля |
||
|
Дрейф чувствительности |
без опции автокалибровка - не более 2% от диапазона / за 2 недели |
||
|
Температурный дрейф |
не более 2% от диапазона на 10°С |
||
|
Общие характеристики |
|||
|
Время прогрева |
не менее 1 часа |
||
|
Пробоподготовка газа |
встроенный газовый холодильник с точкой росы = +3 °С |
||
|
Очистка газа |
фильтрация частиц от 1 мкм |
||
|
Расход газа |
регулятор расхода с автоматическим контролем уровня 30 ... 50 л/час |
||
|
Калибровка |
автоматическая с баллонами, программируемая для каждого газа, автоматическая встроенная (без баллонов) - только для 4-газового модуля калибровка нуля - чистым воздухом |
||
|
|
|||
|
Условия эксплуатации |
+5 °С... +40 °С, при ОВ не более 90 % , без конденсации, |
||
|
Температура хранения |
-20 °С...+50 °С |
||
|
Окружающая среда |
не устанавливать в местах с очень сильным запылением и агрессивными средами. Использование в взрывоопасных зонах Ex-zone2 - только в спец. исполнении (по запросу) |
||
|
Дисплей |
Графический с подсветкой (Русская версия) |
||
|
Разрешение |
зависит от диапазона измерения, ppm или % |
||
|
Обмен данными |
8 канальный аналоговый выход 4... 20 мА, интерфейс RU 485 (modbus RTU) |
||
|
Аварийные реле |
3 бесконтактных реле |
||
|
Электропитание |
100 ... 240 В / 50 ... 60 Гц/ 500 ... 750 Вт |
||
|
|
с обогреваемыми газовыми линиями (опция) дополнительно 100 Вт/ метр |
||
|
Защита по току |
10 ... 32 А (в зависимости от количества и длин обогреваемых линий) |
||
|
Класс защиты |
IP 52 (IP 65 для варианта наружной установки) |
||
|
Вес |
40 ... 120 кг, (в зависимости от конфигурации системы) |
||
|
Габариты |
(В х Ш х Г) 1.012 х 600 х 575 мм - анализатор для внутренней установки |
||
Газоанализатор SWG 300 может работать совместно с системой DF 252
