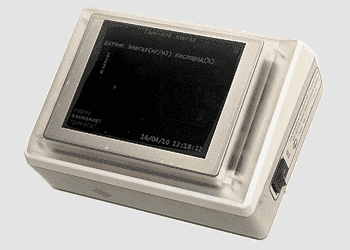

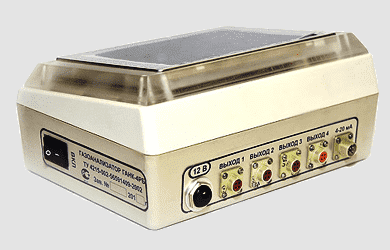

Газоанализатор содержания гексафторида серы-SF6 ГАНК-4РБ Стационарный (Элегаз)
Назначение
Газоанализатор ГАНК-4РБэ (элегаз) предназначен для непрерывного контроля (мониторинга) концентрации SF6-гексафторида серы (элегаза) и кислорода О2 в воздухе помещений комплектное распределительное устройство с элегазовой изоляцией (КРУЭ) и закрытое распределительное устройство (ЗРУ) электростанций с целью предупреждения аварийных ситуаций, и обеспечения безопасных условий труда.ГАНК-4РБ (элегаз) представляет собой многоблочный стационарный прибор непрерывного действия с конвекционной подачей контролируемой среды на блоки датчиков.
Преимущества газоанализатора
- Цифровая индикация результатов измерения
- Помехозащищенность
- Микропроцессорное управление
- Жидкокристаллический цветной дисплей
- Дистанционная диагностика
- Сигнализация трех порогов концентраций (сухие контакты)
- Линейный аналоговый выход
- Автоматическая подстройка нуля
- Возможно взрывозащищенное исполнение
- Поверке подлежат только датчики, что позволяет не выводить из эксплуатации весь прибор в целом
- Максимальная длина линии связи между информационным блоком (БИ) и выносными датчиками - до 1000 м
Дополнительные параметры
- Установка от одного до трех силовых реле типа «сухие контакты» по индивидуальному заказу. Выход реле может быть использован для подключения на сигнальные и исполнительные устройства (включение/отключение световой и звуковой сигнализации, вентиляции и т.д.)
- Исполнение прибора с принудительным забором воздуха (с насосом) по индивидуальному заказу
- Создание системы газового анализа из восьми газоанализаторов и одного информационного блока по индивидуальному заказу
Условия эксплуатации
|
Температура
|
от +5°С до +50°С от -40°С до +5°С (с термостатом) |
|
Давление |
от 86,0 до 106,7 кПа |
|
Влажность |
до 80% при температуре + 35 °С |
Технические характеристики
|
Диапазон измерений SF6 |
2500-100000 мг/м3 |
|
Пороги срабатывания реле при превышении концентрации SF6: 1-ый порог; 2-ой порог; 3-ий порог |
5000 мг/м3; 9000 мг/м3; по заказу |
|
Диапазон измерений О2 |
10 - 40 % об. |
|
Порог срабатывания реле при снижении концентрации О2 |
ниже 18% об. |
|
Предел основной относительной погрешности |
не более 20 % |
|
Предел допускаемой дополнительной погрешности |
не более 0,6 (от основной) |
|
Питание от сети переменного тока / Частота |
220 В / 50 Гц |
|
Напряжение питания от встроенного аккумулятора |
12 В |
|
Время прогрева при включении |
не более 15 мин |
|
Предел допускаемого времени установления показаний |
не более 30 с |
|
Потребляемая мощность |
не более 5 ВА |
|
Время непрерывной работы от встроенного аккумулятора |
не менее 8 ч |
|
Силовые реле типа «сухие контакты» |
240 В, 5А |
|
Выходной аналоговый токовый сигнал |
4-20 мА |
|
Подвод анализируемого воздуха |
диффузионный / насосом |
|
Интерфейс |
RS-485; мини-USB |
|
Габаритные размеры |
190×138×70 мм |
|
Масса |
1 кг |
|
Временной режим работы |
непрерывный |
|
Средний срок службы |
не менее 8 лет |
|
Метрологическое обеспечение |
Государственная поверка, межповерочный интервал - 1 год |
|
Гарантия изготовителя |
1 год |
