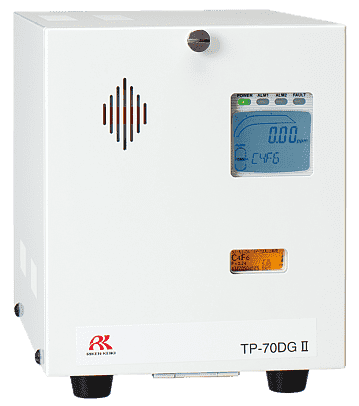

Газоанализатор RIKEN KEIKI TP-70D
TP-70D – переносной газоанализатор на базе стационарного газоанализатора GD-70D, предназначенный для измерения широкого спектра токсичных газов, используемых при производстве полупроводников, с питанием от сети АС 220В
Особенности
- Единая платформа (основной блок/датчик/насос) для всех типов датчиков
- Интеллектуальные датчики
- Большой ЖК-экран со шкалой
- Интерфейсы 4-20 мА, NT, PoE - на выбор
- Встроенный веб-сервер для удаленного мониторинга
- Функция самодиагностики
- Простота установки и обслуживания
- Широкий перечень измеряемых газов
Технические характеристики
| Модель | TP-70D | ||||
| Измеряемый газ | Токсичные газы | ||||
| Принцип измерений |
Электро-химический (ESU) |
Полу-проводни-ковый (SGU) |
Пиролизный (SSU) |
Гальвани-ческий (OSU) |
Керами-ческий (NGU) |
| Диапазон измерений | Зависит от измеряемого газа | ||||
| Пороги сигнализации | Зависит от измеряемого газа | ||||
| Погрешность | ±5% показания или ±2%LEL | ||||
| Время установления показаний | Т90 = 30 с | ||||
| Метод отбора | Принудительный, 0,5 л/мин | ||||
| Экран | ЖКД с цифровой индикацией концентрации, наименования газа, расхода, статуса соединения, статуса пиролизатора и неисправностей | ||||
| Выход | 4-20 мА | ||||
| Интерфейс | PoE (IEEE802.3af) | ||||
| Макс.расстояние передачи сигнала | 1,25 км. (кабель CVVS 1,25 мм2) | ||||
| Источник питания | DC 24В | ||||
| Рабочая температура | 0°C - +40°C, влажность от 30% до 70% без конденсации | ||||
| Габариты и вес | 70 x 120 x 150 мм, 0,9 кг. | ||||
| Гарантия | 12 месяцев | ||||
Список измеряемых газов
| Газ | Химическая формула | Диапазон измерения |
| Азотная кислота | HNO3 | 0 - 20 ppm |
| Аммиак | NH3 | 0 - 75 ppm |
| Арсин | AsH3 | 0 - 0,2 ppm |
| Ацетилен | C2H2 | 0 - 2000 ppm |
| Бром | Br2 | 0 - 1 ppm |
| Водород | H2 | 0 - 2000 ppm |
| Гексафторбутадиен | C4F6 | 0 - 5 ppm |
| Дифторметан | CH2F2 | 0 - 10000 ppm |
| Дифторэтан | С2Н2F2 | 0 - 5000 ppm |
| Кислород | O2 | 0 - 25% |
| Метан | CH4 | 0 - 2% |
| Метанол | CH3OH | 0 - 1000 ppm |
| Муравьиная кислота | HCOOH | 0 - 15 ppm |
| Озон | O3 | 0 - 0,6 ppm |
| Оксид азота | NO2 | 0 - 5 ppm |
| Оксид серы | SO2 | 0 - 6 ppm |
| Оксид углерода | CO | 0 - 75 ppm |
| Октафторциклопентен | C5F8 | 0 - 15 ppm |
| Пропанол | C3H7OH | 0 - 2000 ppm |
| Сероводород | H2S | 0 - 1 ppm |
| Силан | SiH4 | 0 - 15 ppm |
| Синильная кислота | HCN | 0 - 30 ppm |
| Тетрафторэтан | С2Н2F4 | 0 - 10000 ppm |
| Уксусная кислота | CH3COOH | 0 - 30 ppm |
| Фосфин | PH3 | 0 - 1 ppm |
| Фтор | F2 | 0 - 3 ppm |
| Фтороводород | HF | 0 - 9 ppm |
| Хлор | Cl2 | 0 - 1,5 ppm |
| Хлористый водород | HCl | 0 - 6 ppm |
