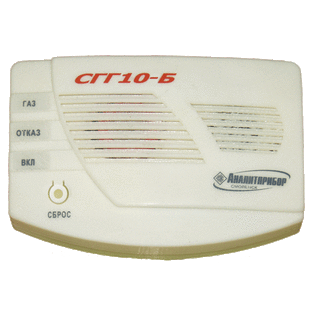

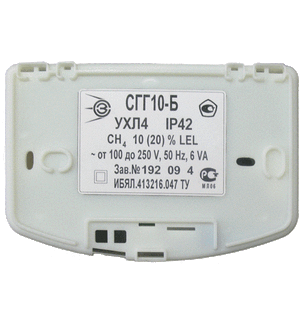

Бытовой сигнализатор горючих газов СГГ-10-Б
Назначение
Сигнализатор горючих газов СГГ-10Б предназначен для непрерывного контроля содержания довзрывоопасной концентрации горючих газов (метана или пропан-бутановой смеси) в воздухе коммунально-бытовых помещений и выдачи управляющего сигнала на импульсные электромагнитные клапана (КЭГ-9720, на 40 В, Ду= 15, 20, 25, 32 мм) для аварийного отключения газа.
Область применения
В жилых зданиях, в коттеджах и многоквартирных домах, в других бытовых помещениях, где находятся газовые приборы, а также в невзрывоопасных зонах объектов поднадзорных Ростехнадзору. «СГГ-10Б» предназначен для установки в квартирах для предотвращения аварийных ситуаций, в целях обеспечения безопасной эксплуатации газоиспользующего оборудования в жилом секторе.
Метод измерения сигнализатора СГГ10-Б- термохимический.
Способ забора пробы СГГ10-Б - диффузионный.
Тип сигнализатора - стационарный.
Режим работы сигнализатора СГГ10-Б - непрерывный.
Технические характеристики
| Характеристики СГГ-10Б | Значения | Примечание |
| Диапазон измерений, %НКПР | 0 - 50 | по метану |
| Основная абсолютная погрешность, %НКПР, не более | ± 5 | по метану |
| Порог срабатывания сигнализации, % НКПР | 10 | по метану |
| Время срабатывания сигнализации, с не более | 10 | при превышении сигнальной концентрации в 1,6 раза |
| Время непрерывной работы корректировки, лет | 1 |
|
| Время прогрева сигнализатора СГГ10-Б, мин не более | 7 |
|
| Уровень звуковой сигнализации, Дб, не менее | 70 |
|
| Рабочий температурный диапазон, °С | от +5 до +45 |
|
| Напряжение питания, В: - Исп 1 - Исп 2 | 220 12 | 50 Гц пост. ток |
| Потребляемая мощность СГГ10-Б, не более | 8 ВА 3,5 Вт | при питании от 220 В при питании от 12 В |
|
Габаритные размеры, мм, не более: - Блок датчика - Блок питания |
115х70х40 120х70х70 |
|
| Масса, кг, не более: - Блок датчика - Блок питания | 0,15 0,5 |
|
|
Средний срок службы, лет: - сигнализатора - датчика |
10 3 |
|
При достижении концентрации газа, равной 10 %НКПР (по метану) сигнализатор горючих газов СГГ-10Б, при помощи электромагнитного клапана, перекрывает подачу газа и предупреждает о аварийной ситуации звуковым и световым (красным) сигналом. Световой сигнал желтого цвета свидетельствует об обрыве датчика, зеленый - о нормальной работе.

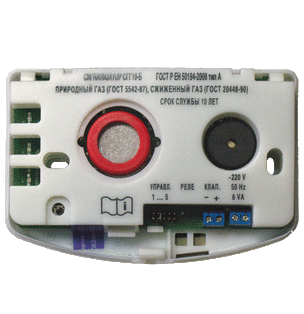

Сигнализатор газа СГГ-10Б состоит из блока датчика и блока питания. В комплект поставки входят соединительные кабели (с распаянными разъемами). Длина кабеля между блоком питания и блоком датчика 2,5 м, длина кабеля между блоком датчика и клапаном 5 м. Соединение всех составных частей сигнализатора в рабочую систему осуществляется при помощи разъемов.
Наличие нескольких модификаций СГГ10-Б позволяет выбрать необходимую модель газосигнализатора.
Достоинства
-
Соответствие европейскому нормативу en 501194:2000
-
Высокая степень защиты ip 42
-
Возможность организации сети через интерфейс rs485 или по радиоканалу с форматом передачи данных zigbee
-
Подключение кабелей без пайки (клеммная колодка)
-
Широкий температурный диапазон от -10 до +50 ос
-
Возможность подвода питания "скрытой" проводкой
-
Наличие кнопки "сброс-тест" для тестирования газосигнализатора
-
Возможность подключения к системам пожарной сигнализации
-
Наличие модификации с легко съемным датчиком (разъемное соединение)
-
Малые габариты и вес
-
Срок службы датчика - 5 лет
Комплект поставки
- Газосигнализатор СГГ10-Б
- ЗИП
- Эксплуатационная документация
За отдельную плату для поверки газосигнализатора СГГ10-Б поставляются баллоны с поверочной газовой смесью ГСО-ПГС, вентиль точной регулировки ВТР, индикатор расхода ИР, термохимический датчик, электромагнитные клапаны-отсекатели КЭГ-9720 (dy=15, 20, 25, 32), блок сбора и передачи информации на пульт диспетчера ГРО, антивандальный защитный кожух (для размещения в подъездах), выносной пульт сигнализации (звуковой и световой).
