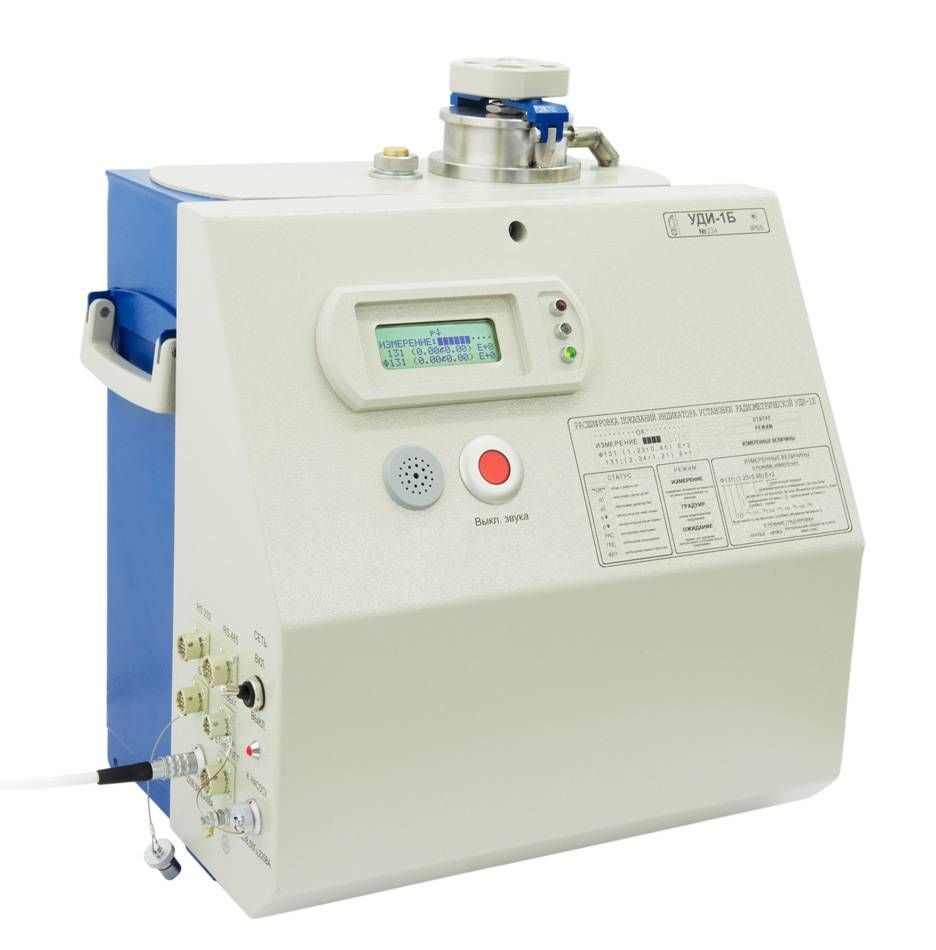

Установка радиометрическая УДИ-1Б
Установка для непрерывного автоматического контроля концентрации радионуклидов йода в автономном режиме или в составе автоматических систем радиационного контроля в воздухе рабочих помещений и систем вентиляции.
Назначение
- Измерение объемных активностей радионуклидов йода I-131, I-132, I-133 и I-135 в воздухе
Принцип действия
Принцип действия основан на анализе энергетического спектра гамма-квантов, испускаемых радионуклидами, осевшими на сорбционно-фильтрующем материале в результате прокачки через него воздуха.
УДИ-1Б проводит измерение объемной активности радионуклидов йода одновременно по алгоритму накопления (т.е. за установленный период времени) и по алгоритму наблюдения (т.е. «оперативные» значения).
Свойства
- Встроенный расходомер воздуха
- Проверка работоспособности с помощью встроенного (имплантированного) в кристалл детектора источника
- Компенсация воздействия внешнего гамма-фона
- Интерфейсы связи rs-232, rs-485, ethernet
- Звуковая и световая сигнализация превышения устанавливаемых порогов
- Работа с собственным насосным блоком или с внешней магистралью пробоотбора
- Управление электромагнитными клапанами при работе с внешней магистралью пробоотбора
- Настройка с помощью переносного компьютера
- Периодическая поверка без демонтажа с помощью образцового источника
- Наличие выхода «сухой контакт»
- Возможность подключения блока внешней аварийной сигнализации бас.
- Межповерочный интервал 2 года
Базовый комплект
- Установка УДИ-1Б
- Кабель питания
- Кабель связи с ПЭВМ RS-232
- Кассета с сорбентом ФВКМ.305152.001 - 6 шт.
- Держатель кассеты
- Контрольный источник в футляре
- Монтажный комплект
- Программное обеспечение "Конфигуратор"
По заказу
- Трубка силиконовая медицинская одноканальная ТСМ-10/16 – упаковка 20 м (для измерений в системах вентиляции)
- Узел крепления (настенный)
- Блок насосный БН-01 (мобильный или настенный)
- Фильтр аэрозолей с комплектом из 10 шт. фильтров АФА РМП-20
- Кассета с сорбентом ФВКМ.305152.012 (однослойная)
- Аналоговый выход (4 ÷ 20 мА)
Технические характеристики
|
Тип детекторов |
сцинтилляционный спектрометрический CsI(Tl) |
|
|
Количество детекторов |
2 (измерительный и компенсационный) |
|
|
Диапазон измерения |
||
|
|
|
|
3,7 ÷  |
|
|
Энергетический диапазон регистрации |
60 ÷ 3000 кэВ |
|
|
Максимальное значение компенсируемого внешнего гамма-фона |
не более 10 мкЗв·ч-1 |
|
|
Собственный фон установки |
не более 3,7 Бк/м3 |
|
|
Время измерения |
не более 1000 сек (в режиме наблюдения, уменьшается с увеличением активности) |
|
|
Объемный расход воздуха через сорбционную ловушку |
40 ÷ 60 л/мин |
|
|
Погрешность измерения расхода воздуха |
±10 % |
|
|
Объем архива |
3000 результатов измерений |
|
|
Диапазон рабочих температур |
минус 10 ÷ +50 °С |
|
|
Габаритные размеры, масса |
||
|
437×307×474 мм, 29,5 кг | |
|
472×395×975 мм, 57,8 кг | |
|
Питание |
220 В, 50 Гц |
|
|
Потребляемая мощность |
не более 50 ВА |
|
|
Средняя наработка на отказ  |
не менее 35 000 ч |
|
|
Тип атмосферы |
I, II, III по ГОСТ 15150-69 |
|
|
Предельное значение относительной влажности |
до 98 % при +35 °С |
|
|
Сейсмостойкость |
соответствует требованиям НП-031-01 и РД 25-818 для сейсмических воздействий до 9 баллов по шкале MSK-64 на отметке от 70 до 30 м относительно нулевой отметки |
|
|
Электромагнитная совместимость |
установка относится к изделиям группы III, критерий функционирования А  |
|
|
Степень защиты |
IP65 |
|
|
Установка относится к элементам нормальной эксплуатации атомных станций класса безопасности 3Н по ОПБ-88/97. |
||
| Соответствие требованиям международных стандартов физические МЭК 60761, МЭК 61171 | ||
