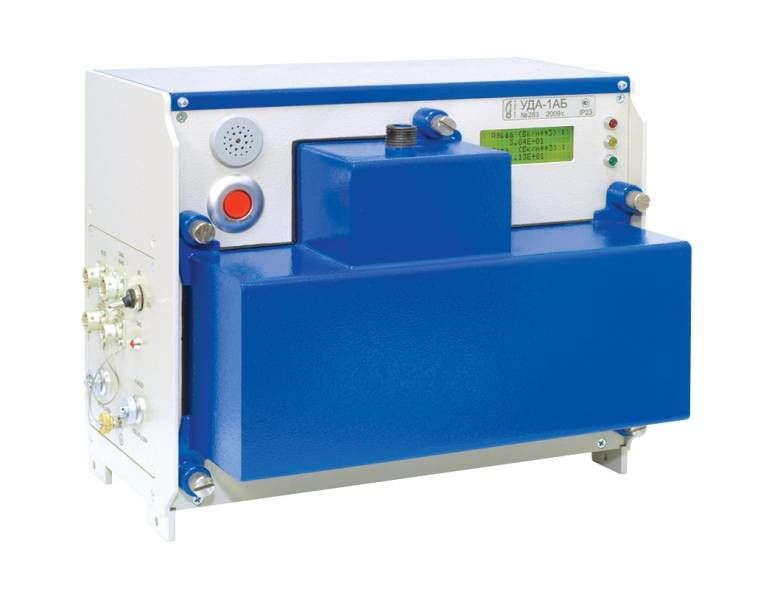

Установка для измерений объемной активности радиоактивных аэрозолей УДА-1АБ
Установка для непрерывного автоматического контроля концентрации радиоактивных аэрозолей в автономном режиме или в составе автоматических систем радиационного контроля в воздухе рабочих помещений и систем вентиляции.
Назначение
-
Измерение объемной активности альфа-излучающих радионуклидов и бета-излучающих радионуклидов, содержащихся в виде аэрозолей в воздухе
Свойства
- Встроенный расходомер воздуха
- Компенсация вклада радона
- Компенсация воздействия внешнего гамма-фона
- Интерфейсы связи rs-232, rs-485, ethernet
- Звуковая и световая сигнализация превышения устанавливаемых порогов

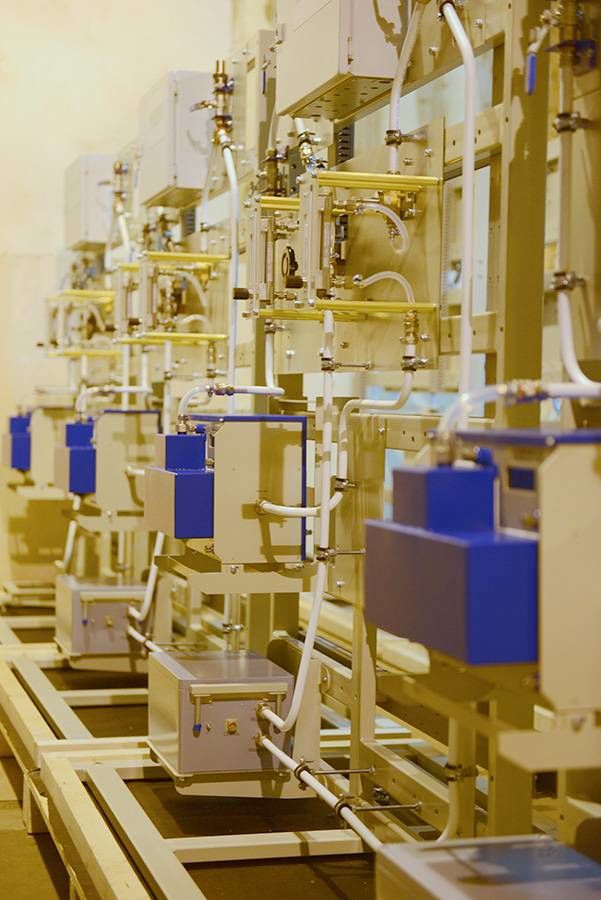

- Работа с собственным насосным блоком или с внешней магистралью пробоотбора
- Управление электромагнитными клапанами при работе с внешней магистралью пробоотбора
- Покадровое движение ленты в соответствии с уставками по мере запыленности ленты или накопления активности на ленте
- Контроль обрыва ленты по оптопаре и по увеличению расхода
- Настройка с помощью переносного компьютера
- Периодическая поверка без демонтажа с помощью рабочих эталонов 1со, 1п9
- Наличие выхода «сухой контакт»
- Возможность подключения блока внешней аварийной сигнализации бас.
- Интервал между поверками - 2 года
Принцип действия
- Анализ энергетического спектра частиц, испускаемых радионуклидами, осевшими на фильтре в результате прокачки через него воздуха
Базовый комплект
- Установка УДА-1АБ
- Кабель питания
- Кабель связи с ПЭВМ RS-232
- Контрольный источник в футляре
- Пластина-аппликатор
- Звёздочка– 2 шт.
- Катушка фильтра
- Лента аналитическая ЛФАС-4-50 – 100 м
- Монтажный комплект
- Программное обеспечение "Конфигуратор".
По заказу
- Трубка силиконовая медицинская одноканальная ТСМ-10/16 – упаковка 20 м (для измерений в системах вентиляции)

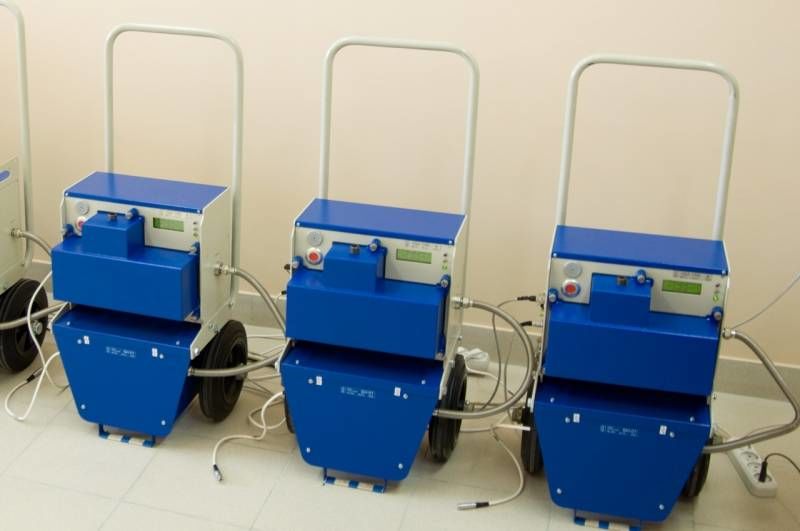

- Блок насосный БН-01 (настенный или мобильный)
- Узел крепления (настенный)
- Для систем КГО накопительная камера с методикой измерения для контроля ОА "осколочных" газов Xe-138 и Kr-88
- Аналоговый выход (4 ÷ 20 мА)
Технические характеристики
|
Тип детекторов |
кремниевый спектрометрический |
|
Количество детекторов |
2 (измерительный и компенсационный) |
|
Диапазон измерения |
|
|
10-2 ÷ 2·105 Бк/м3 |
|
10-1 ÷ 107 Бк/м3 |
|
Диапазон индикации эквивалентной равновесной объемной активности Rn-222 |
1 ÷ 2·105 Бк/м3 |
|
Погрешность измерения объемной активности |
|
|
±50 % |
|
±20 % |
|
±50 % |
|
±20 % |
|
Энергетический диапазон регистрации |
|
|
3,0 ÷ 9,0 МэВ |
|
0,05 ÷ 3,0 МэВ |
|
Объемный расход воздуха через фильтр |
15 ÷ 60 л/мин |
|
Погрешность измерения расхода воздуха |
не более ±10 % |
|
Объем архива |
3000 результатов измерений |
|
Диапазон рабочих температур |
минус 10 ÷ +50 °С |
|
Габаритные размеры, масса |
|
|
389×260×304 мм, 15,6 кг |
|
394×595×1054 мм, 38,4 кг |
|
Питание |
220 В, 50 Гц |
|
Потребляемая мощность |
не более 50 ВА |
|
Типы используемых фильтровальных лент |
ЛФАС, FSLW |
| Расход ленты фильтра в месяц |
не более 10 м |
|
Тип атмосферы |
I, II, III по ГОСТ 15150-69 |
| Предельное значение относительной влажности | до 98 % при +35 °С |
|
Сейсмостойкость |
соответствует требованиям НП-031-01 и РД 25-818 для сейсмических воздействий до 9 баллов по шкале MSK-64 на отметке от 70 до 30 м относительно нулевой отметки |
|
Электромагнитная совместимость |
установка относится к изделиям группы III, критерий функционирования А |
|
Степень защиты оболочек |
IP65 |
| Наработка на отказ установки | 30 000 ч |
|
Установка относится к элементам нормальной эксплуатации атомных станций класса безопасности 3Н по ОПБ-88/97. |
|
| Соответствие требованиям международных стандартов физические МЭК 60761, МЭК 61172 | |
