Универсальный прибор радиационной и химической разведки ПРХР-500

Прибор радиационной и химической разведки ПРХР-500 предназначен для эксплуатации на колесных и гусеничных транспортных средствах, летательных аппаратах, кораблях и подводных лодках, стационарных пунктах управления и в качестве носимого средства радиационно-химической разведки в температурном диапазоне от минус 40 до 50 °С.

Конструктивно ПРХР-500 состоит из универсального пульта управления и индикации, к которому через разъемы на задней панели подсоединяются аккумуляторный блок низковольтного питания номинальной ёмкостью 6 А.ч (в носимом исполнении) или бортовое питание и блоки детектирования ионизирующих излучений (далее ИИ), и/или блок сенсоров газов и боевых отравляющих веществ со встроенным детектором гамма-излучения (блок АХОВ, ОВ и ИИ).

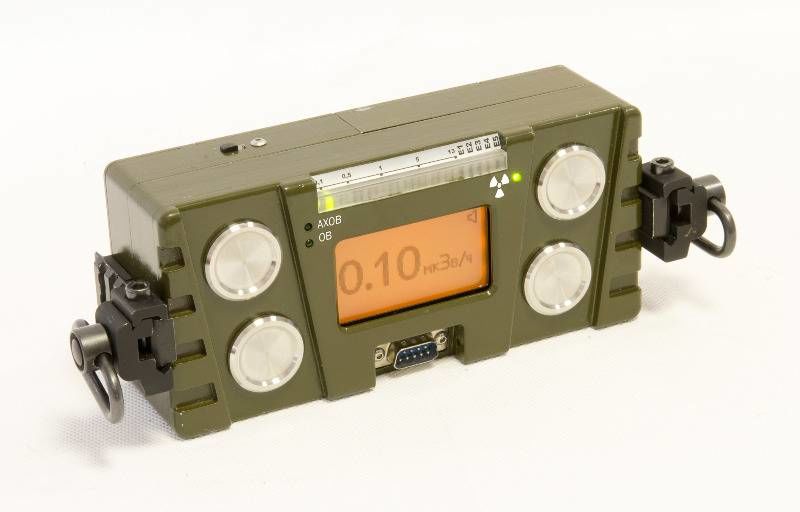

Блок детектирования ИИ (или блок АХОВ, ОВ и ИИ) и аккумулятор могут быть присоединены непосредственно к пульту через разъёмы как без кабеля, так и кабелем. При непосредственном подсоединении составные части закрепляются между собой и образуют единый прибор с индикацией результатов измерений на пульте. Информация о величине измеренных параметров отображается на ЖК-дисплее и/или трехцветной светодиодной шкале, расположенной над дисплеем и видимой спереди и сверху пульта.

Блок детектирования ИИ может быть присоединен через имеющийся разъем непосредственно к разъёму аккумулятора и такая комбинация обеспечивает возможность работы блока детектирования как отдельного самостоятельного устройства детектирования ИИ в режиме индикатора с функцией запоминания результатов измерений и координат ГЛОНАСС/GPS. Для отображения превышения порогов измеренных значений в конструкции блока детектирования предусмотрен светодиодный индикатор.

В составе блока детектирования имеется модуль ГЛОНАСС/GPS, радиомодем, микропроцессор с ПЗУ. Накопленная информация после предварительной обработки в блоке детектирования передаётся на пульт через радиомодем или разъем по каналу RS-485 по протоколу ModBus. Посылка содержит географические координаты точки измерения, время и измеренную величину.

При подсоединении к пульту устройства с переходными разъемами и встроенным преобразователем напряжения питания имеется возможность подключения любых блоков детектирования ИИ, принятых на снабжение МО РФ из состава приборов ДП-5В, ИМД-21, ИМД-07.

В состав могут быть включены стандартизованные кюветы для контроля загрязнения радионуклидами жидкости, сыпучих продуктов и проб грунта.
В состав поставки может быть включена анатомическая телескопическая штанга для проведения поисковых работ

В составе прибора использованы электронные компоненты и первичные преобразователи (детекторы) только отечественных производителей, в том числе: ООО «Инкрам» (химические модули), ООО «НПФ «Консенсус» (счётчики), АО «ПКК Миландр» (процессор, RS-485), ЗАО «КБ «Навис» (ГЛОНАСС/GPS) и др.
Работа выполнена в инициативном порядке с учетом требований ГОСТ РВ 15.203-2001.

Технические характеристики

Диапазон измерения МАЭД	0,1 мкЗв/ч ÷ 10 Зв/ч
Энергетический диапазон гамма-излучения	40 кэВ ÷ 3,0 МэВ
Блоки детектирования альфа, бета и нейтронного излучения	подлежат отдельному заказу
Количество одновременно контролируемых АХОВ	до 6 групп
Порог обнаружения по АХОВ	не более ПДК в воздухе рабочей зоны
Детектор отравляющих веществ	зарин, зоман, Vx газы, иприт
Сигнальная пороговая концентрация по зарину, зоману, Vx газам	2·10-2 мг/м3
Сигнальная пороговая концентрация по иприту	1·10-1 мг/м3
Быстродействие по АХОВ и ОВ	не более 15 секунд
Быстродействие при превышении порогов МАЭД	от 1 до 3 секунд
Масса, не более:
пульт	0,5 кг
аккумулятор	0,3 кг
блок детектирования ИИ	0,2 кг
блок АХОВ, ОВ и ИИ	1,0 кг
