Электроискровой дефектоскоп СКАТ

ГОСТ 34395, ГОСТ 51164, ГОСТ 9602, ASTM D5162, ASTM G62, ISO 29601, PCRA 003, NACE RP0188.

Электроискровой дефектоскоп СКАТ предназначен для ручного контроля сплошности лакокрасочных, полимерных, эпоксидных и битумных изоляционных покрытий, газо- и трубопроводов, емкостей, цистерн и других металлических конструкций (в дальнейшем объектов контроля) в процессе их строительства, эксплуатации и ремонта.

Прибор обеспечивает выявление локальных сквозных нарушений сплошности (дефектов) изоляционный покрытий изделий с сухой поверхностью.

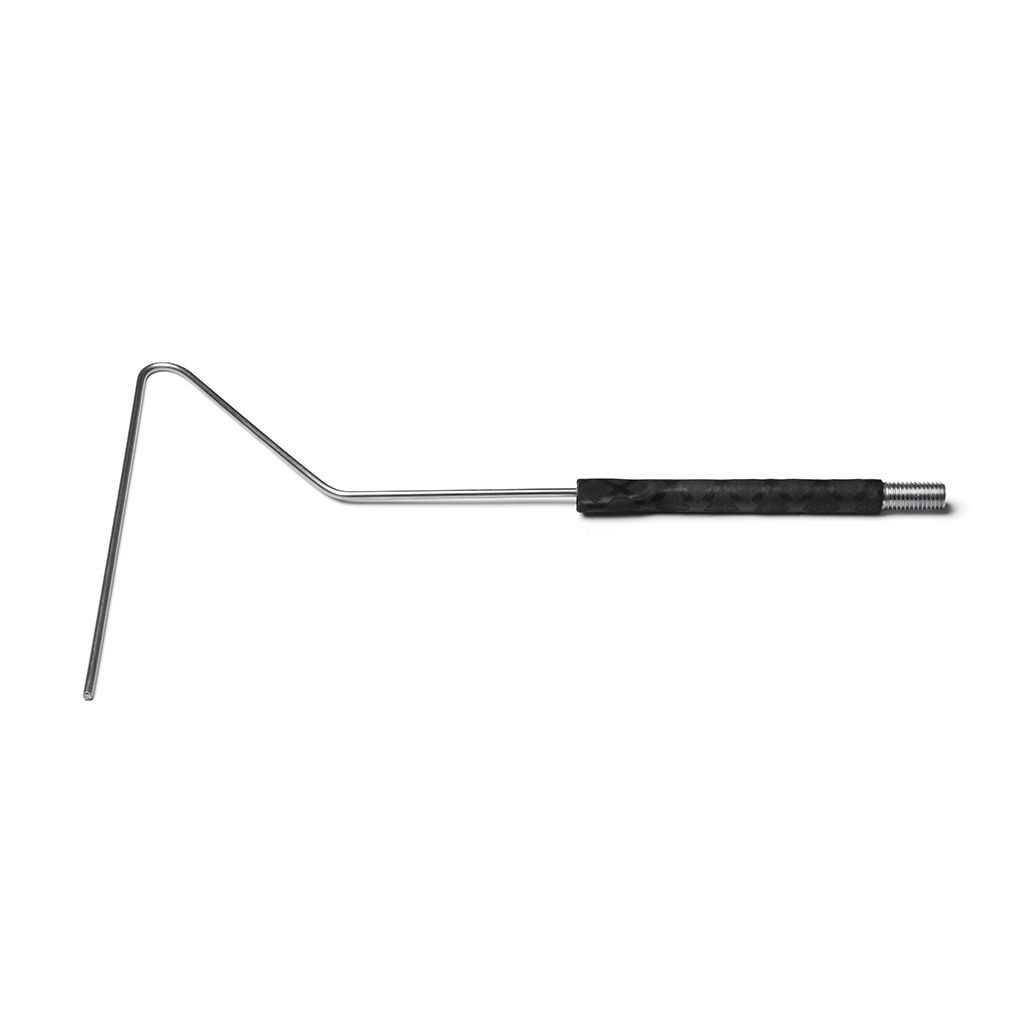

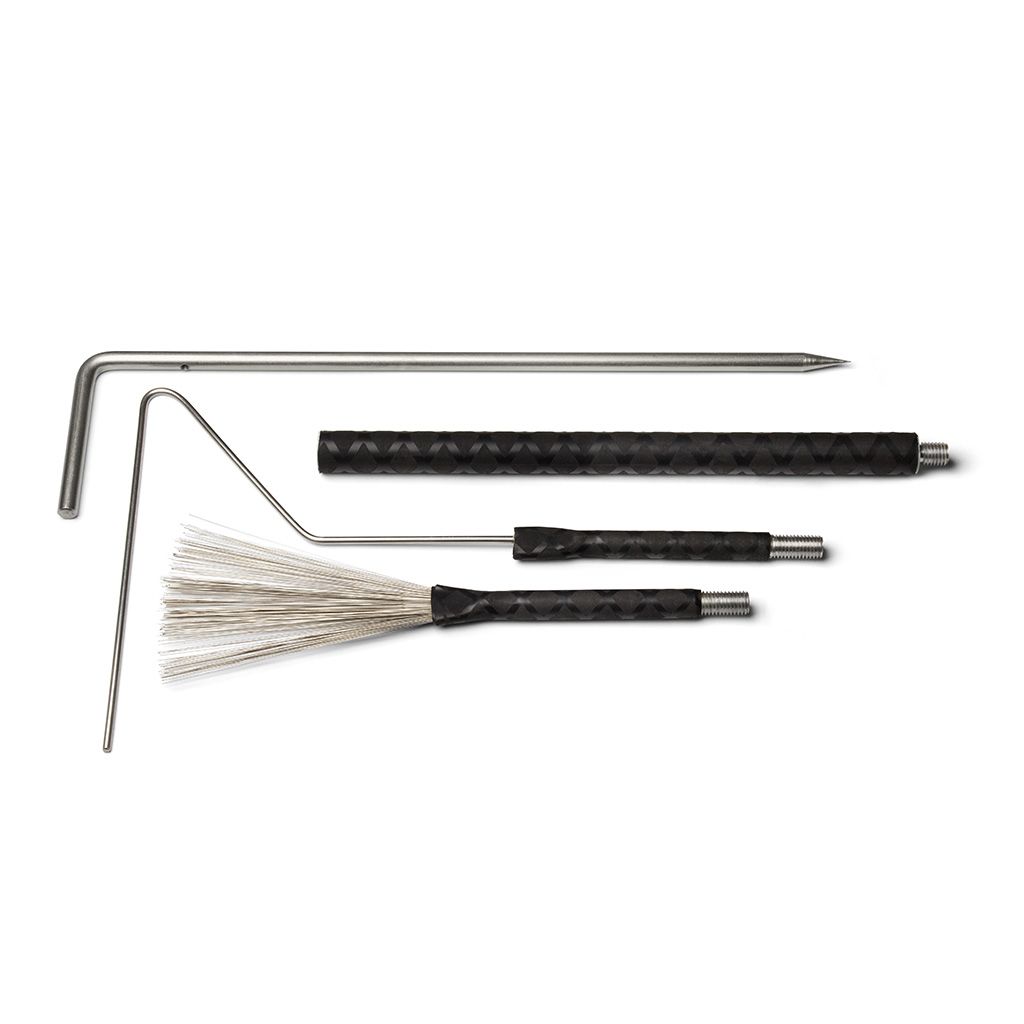

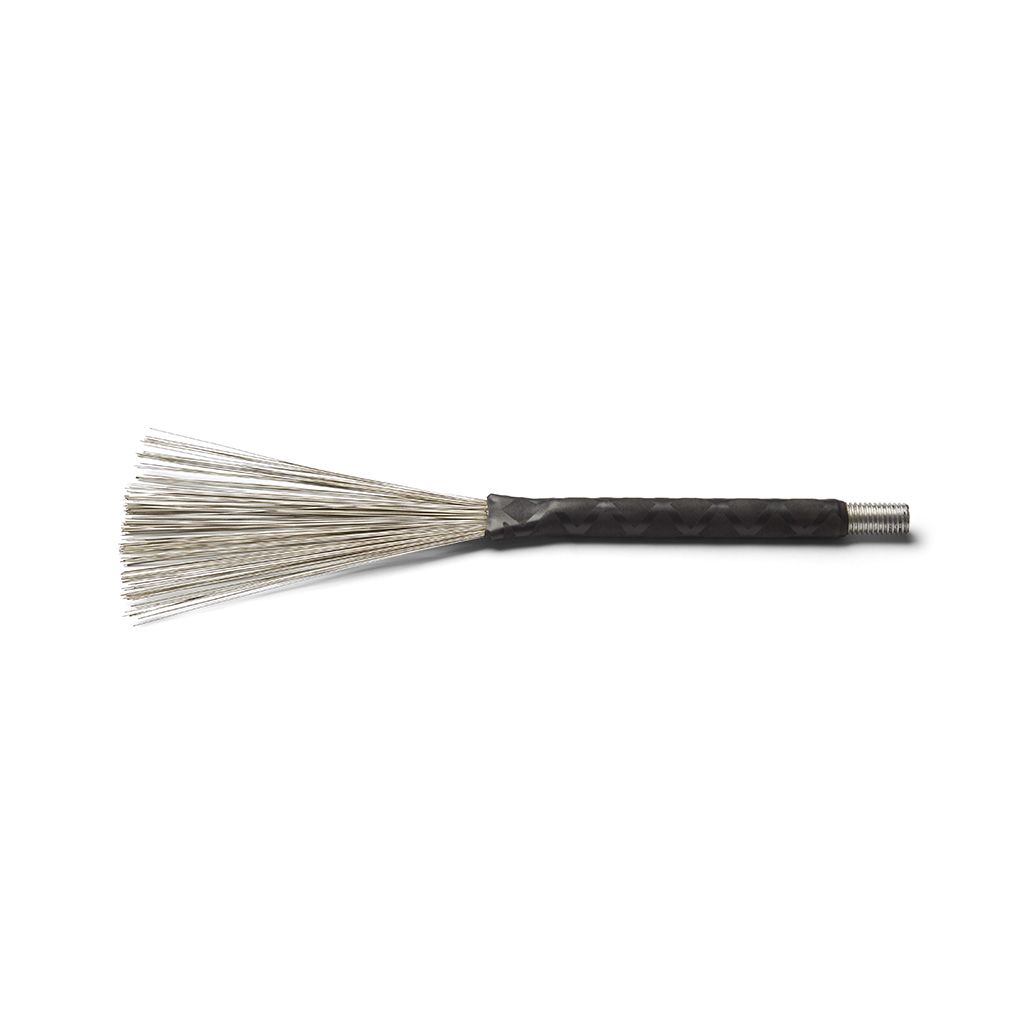

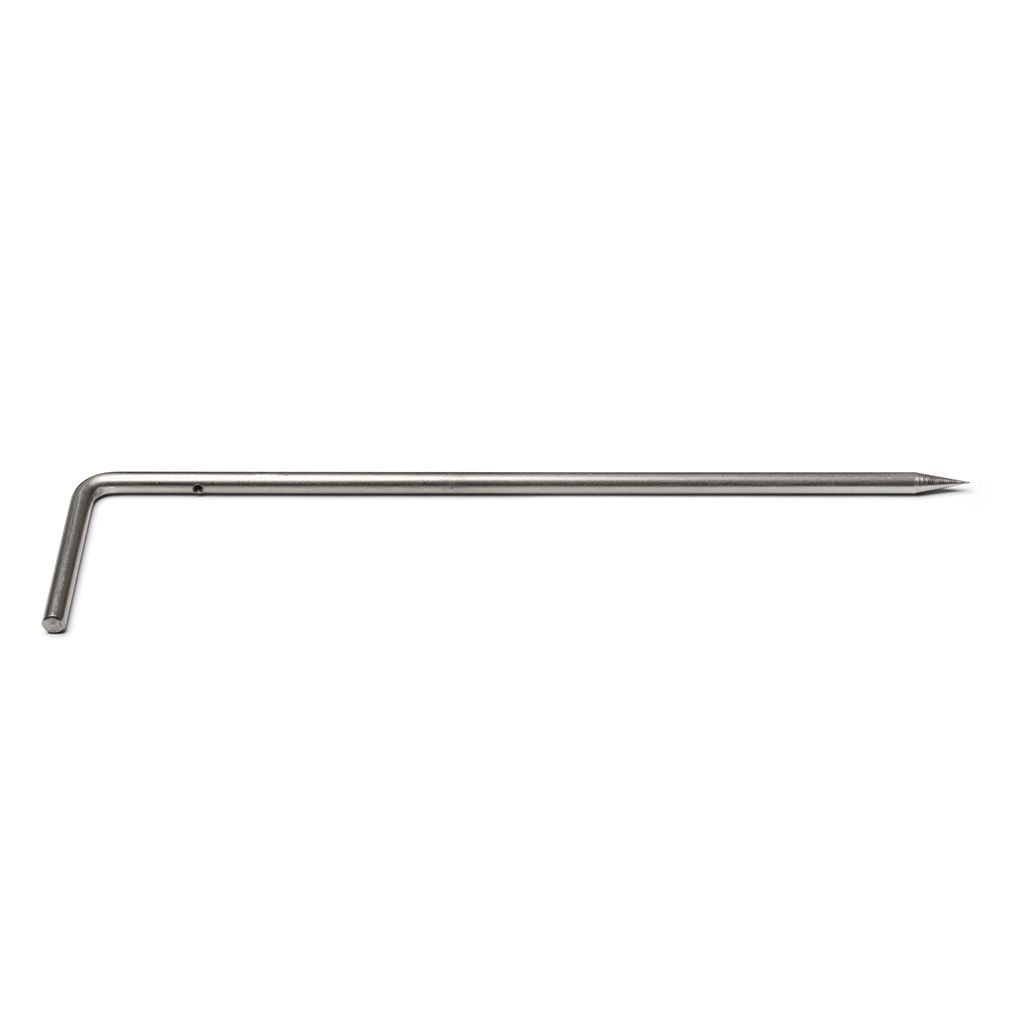

Дефектоскоп позволяет проводить выборочных контроль сплошности изоляционных покрытий на трубопроводах любого диаметра с использованием щеточных и пружинных электродов на наружной и внутренней поверхностях труб.

Устройство и принцип работы

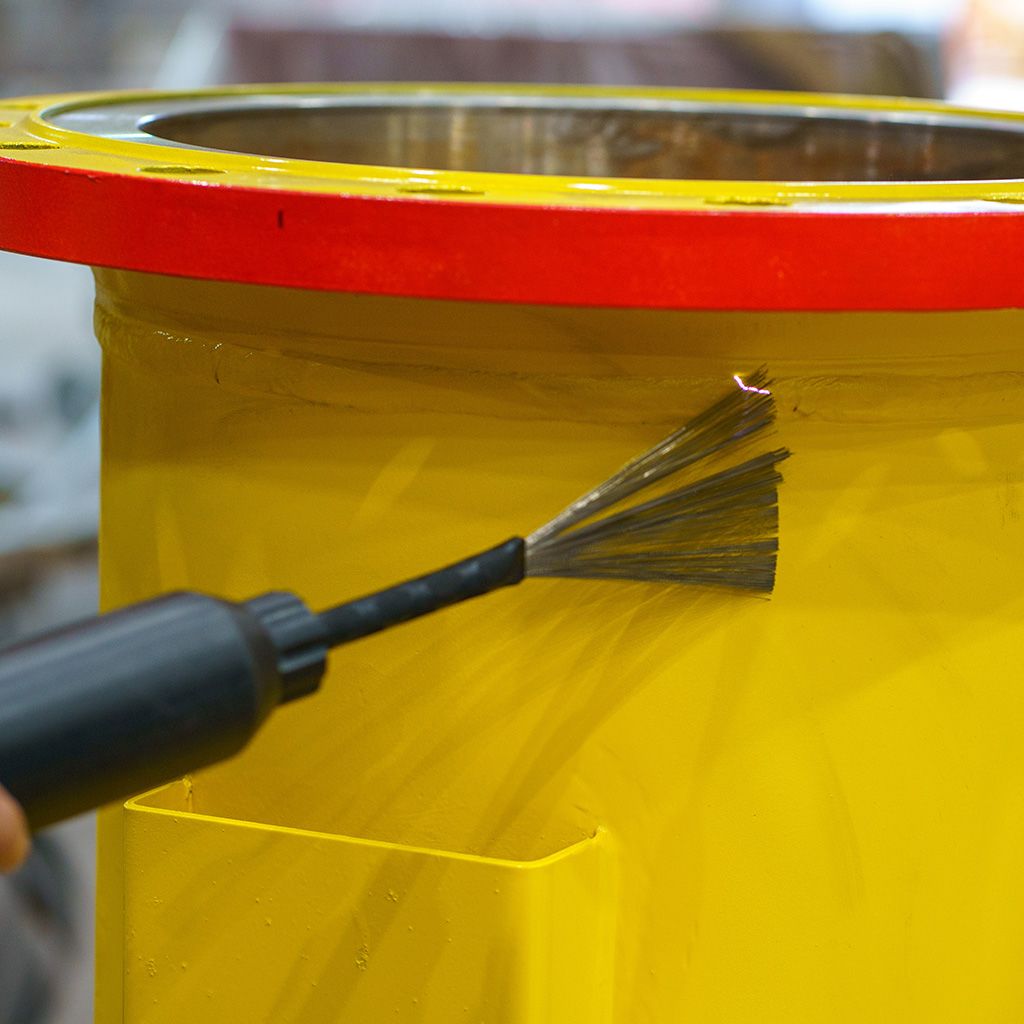

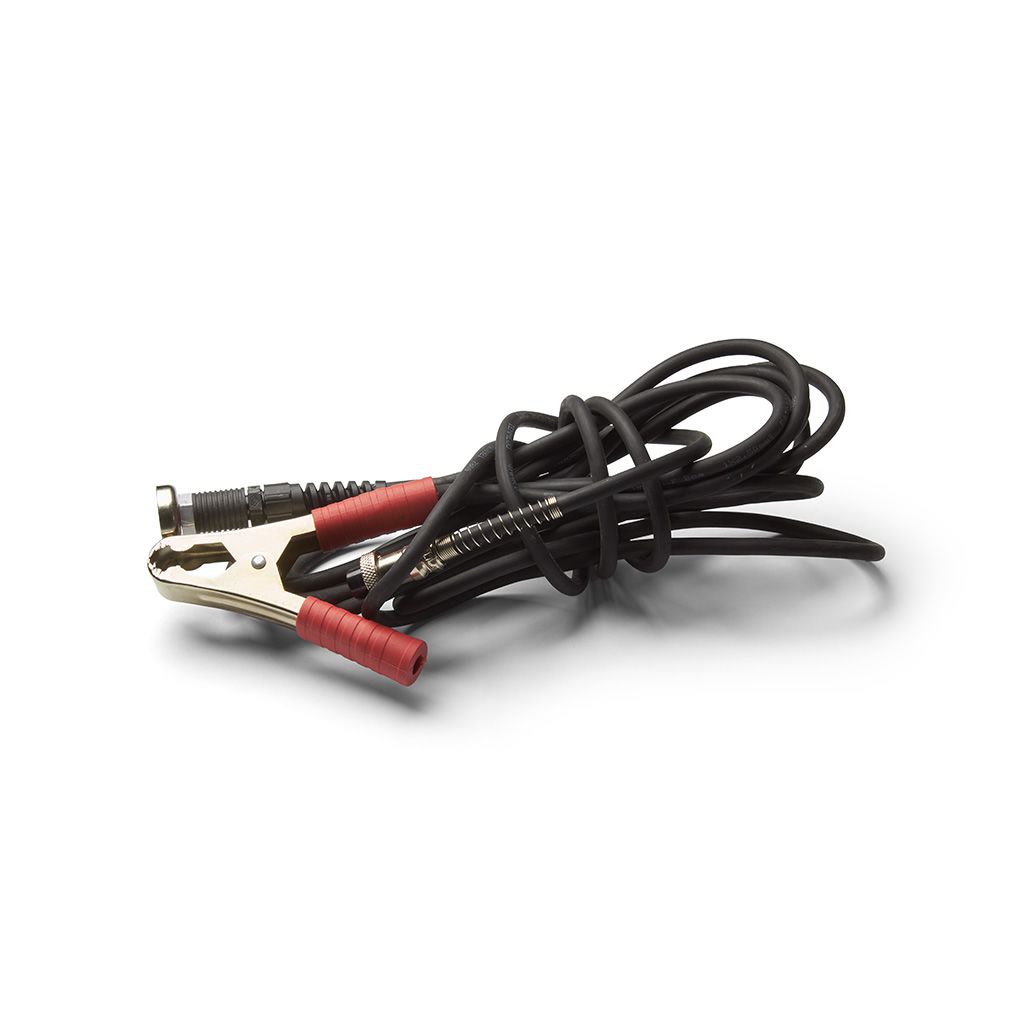

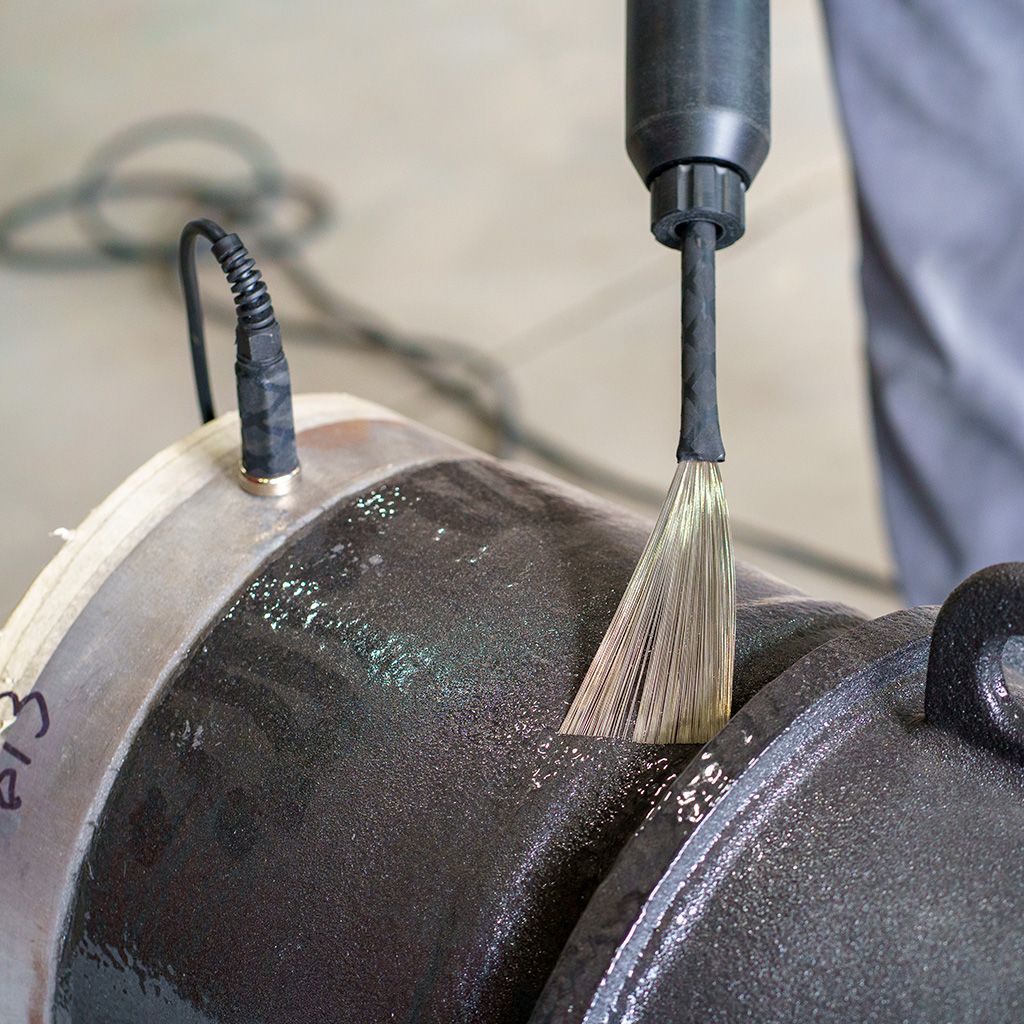

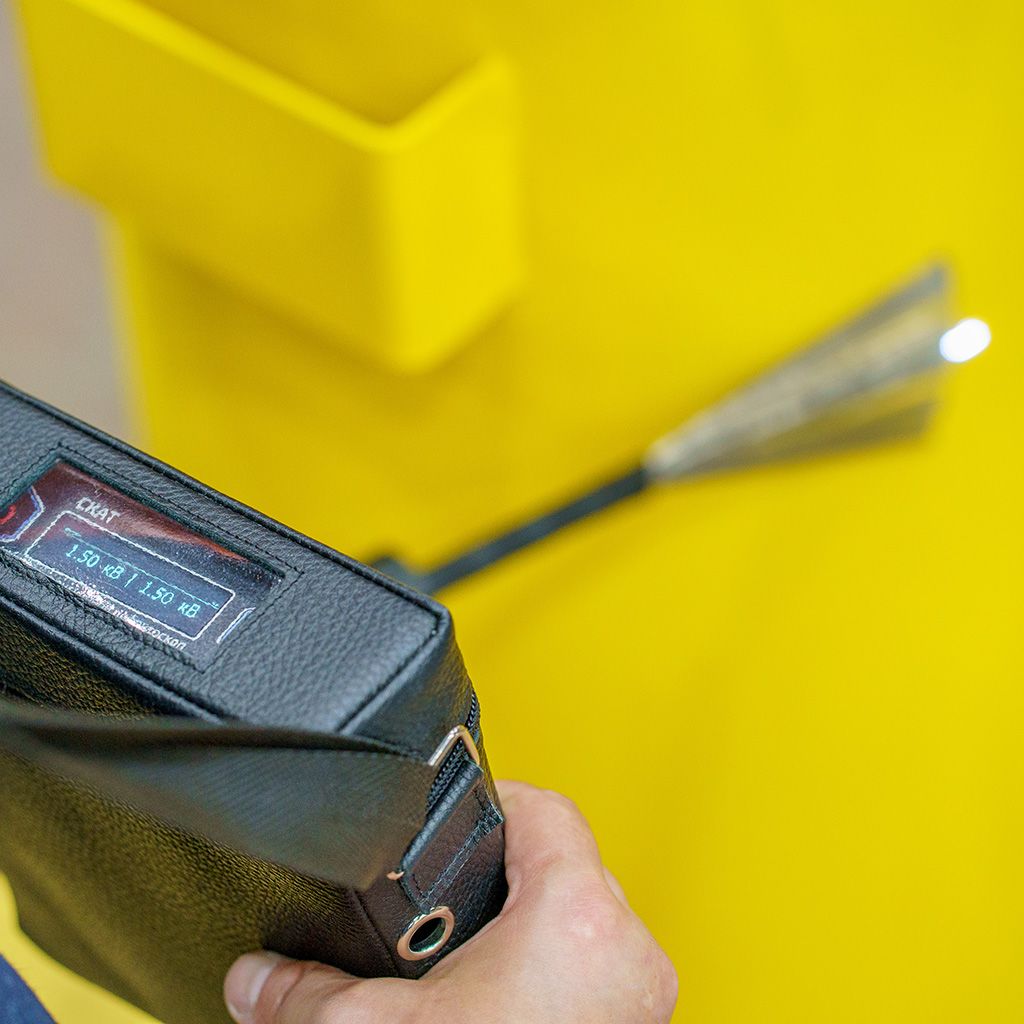

Принцип действия СКАТа основан на электрическом пробое (искровом разряде) воздушных промежутков между приложенным к поверхности покрытия трубопровода электродом, подключенным к одному полюсу источника испытательного напряжения (выход высоковольтного трансформатора-держателя), и металлической конструкцией, к которой подключен второй полюс указанного источника испытательного напряжения (разъем заземления блока контроля

Электрический пробой воздушных промежутков испытательным напряжением, приложенным между электродом и металлической конструкцией, преобразуется в электрические сигналы, фиксируемые устройством звуковой и световой сигнализацией.

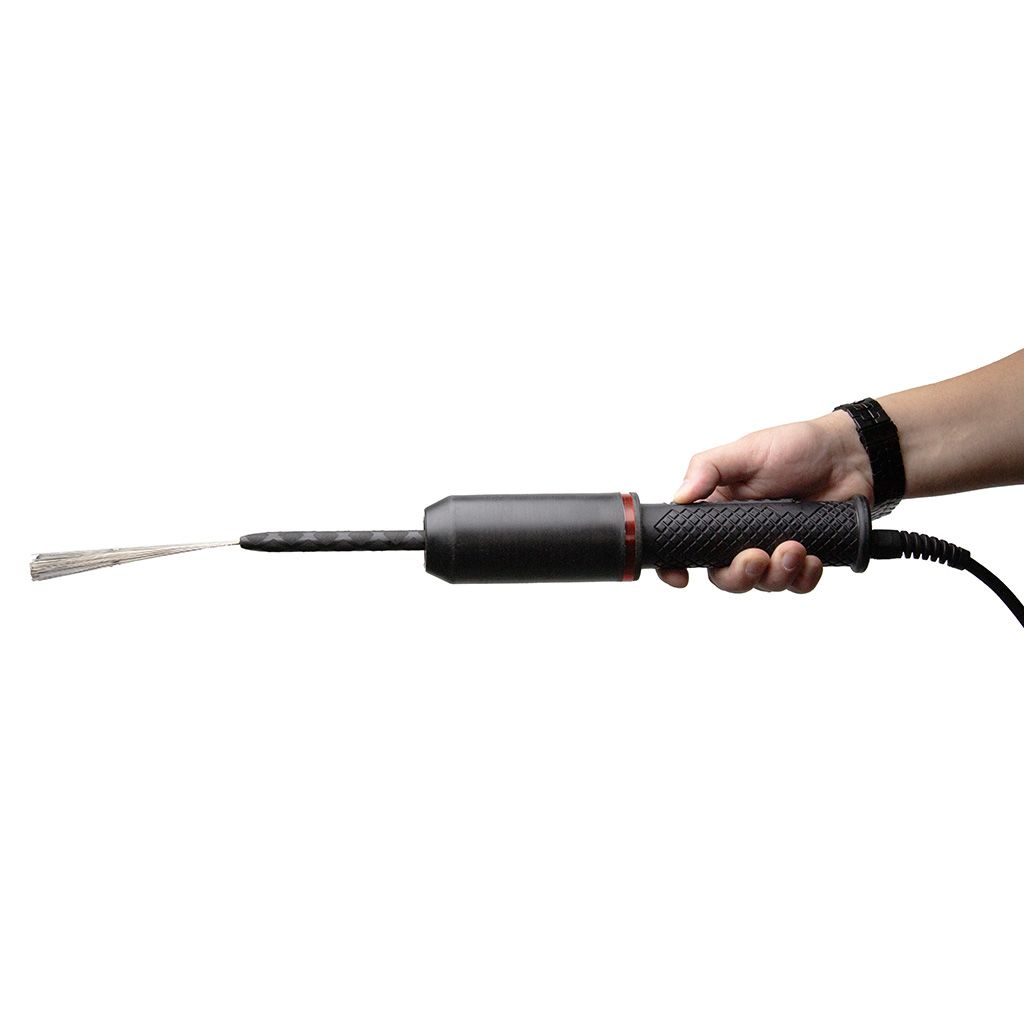

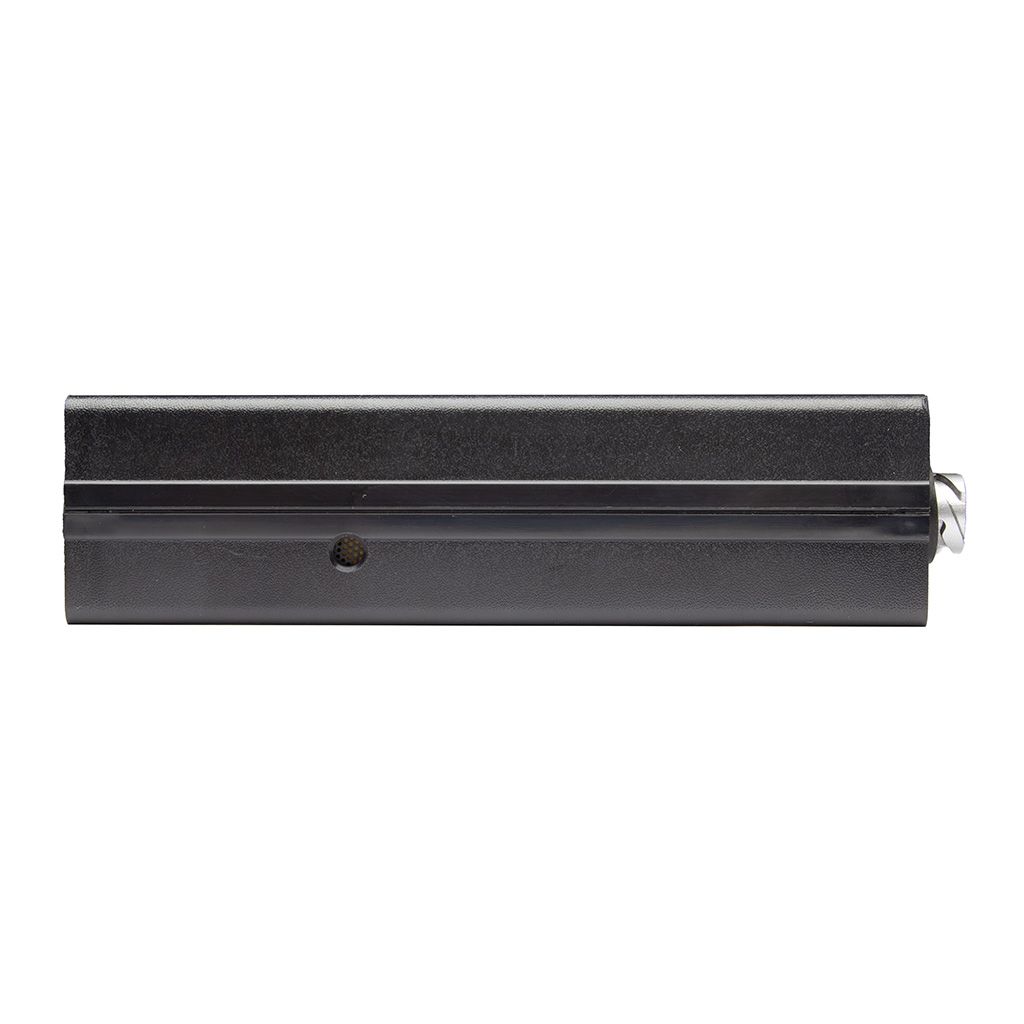

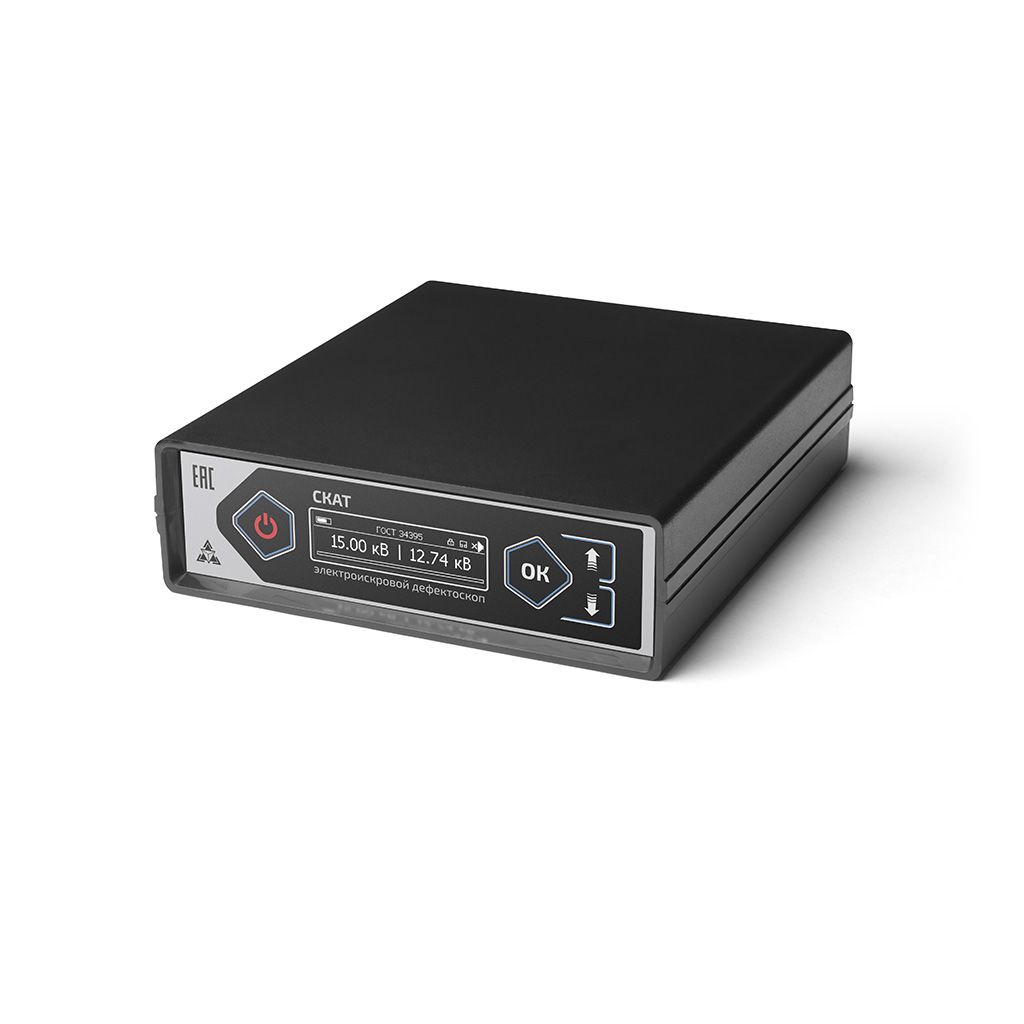

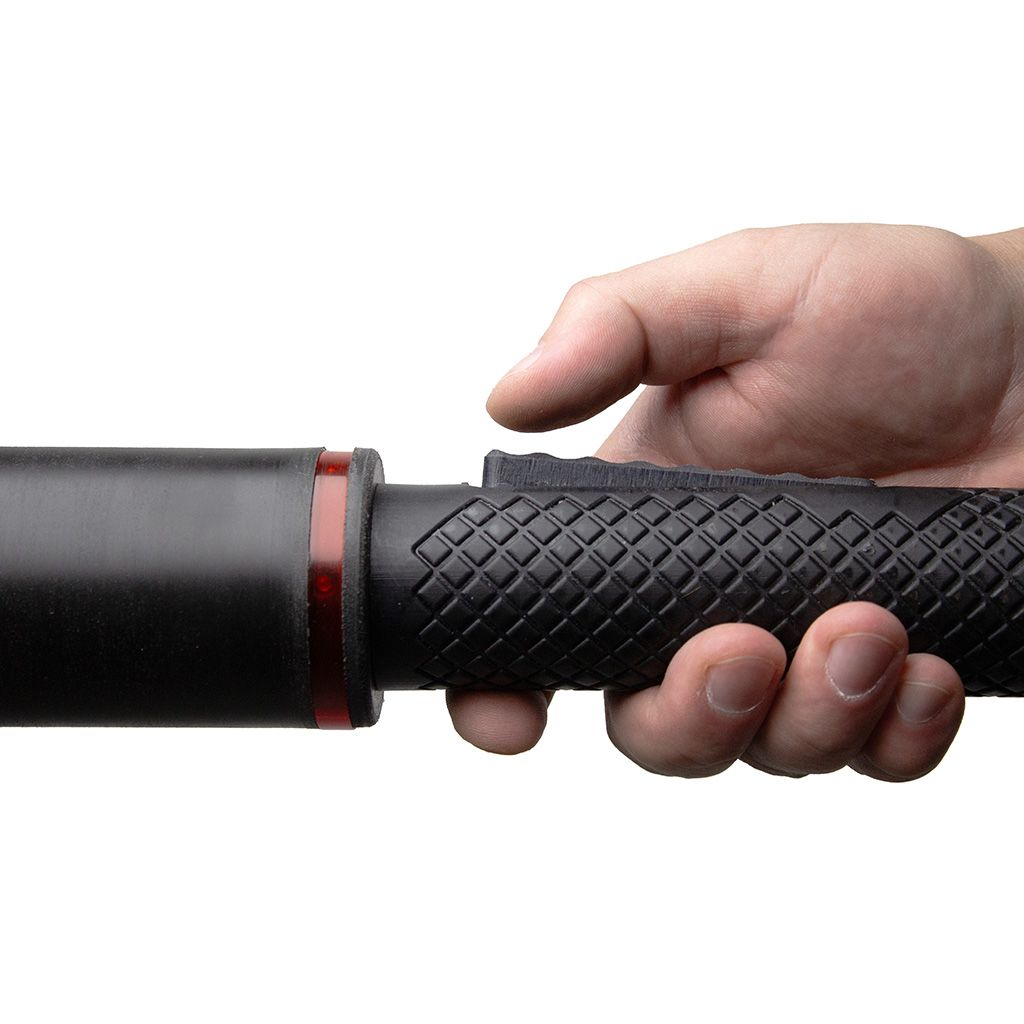

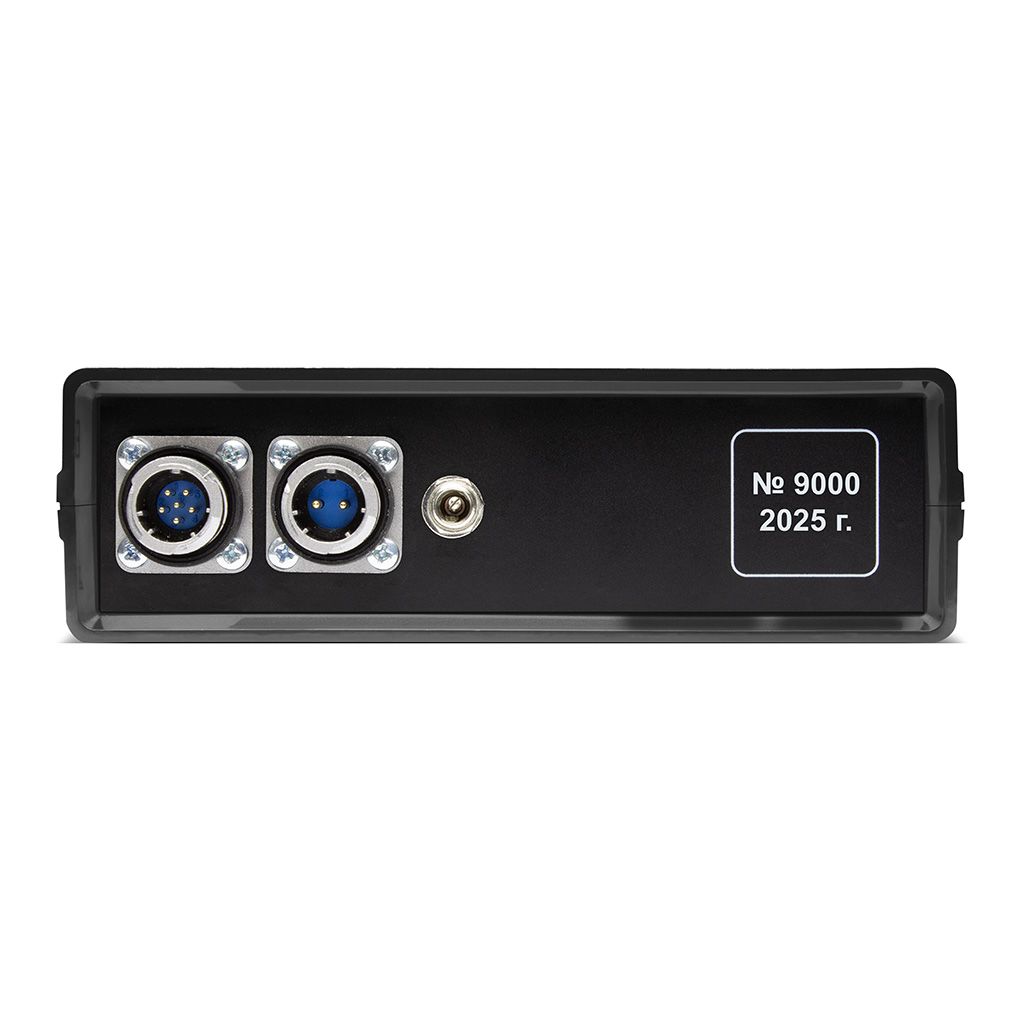

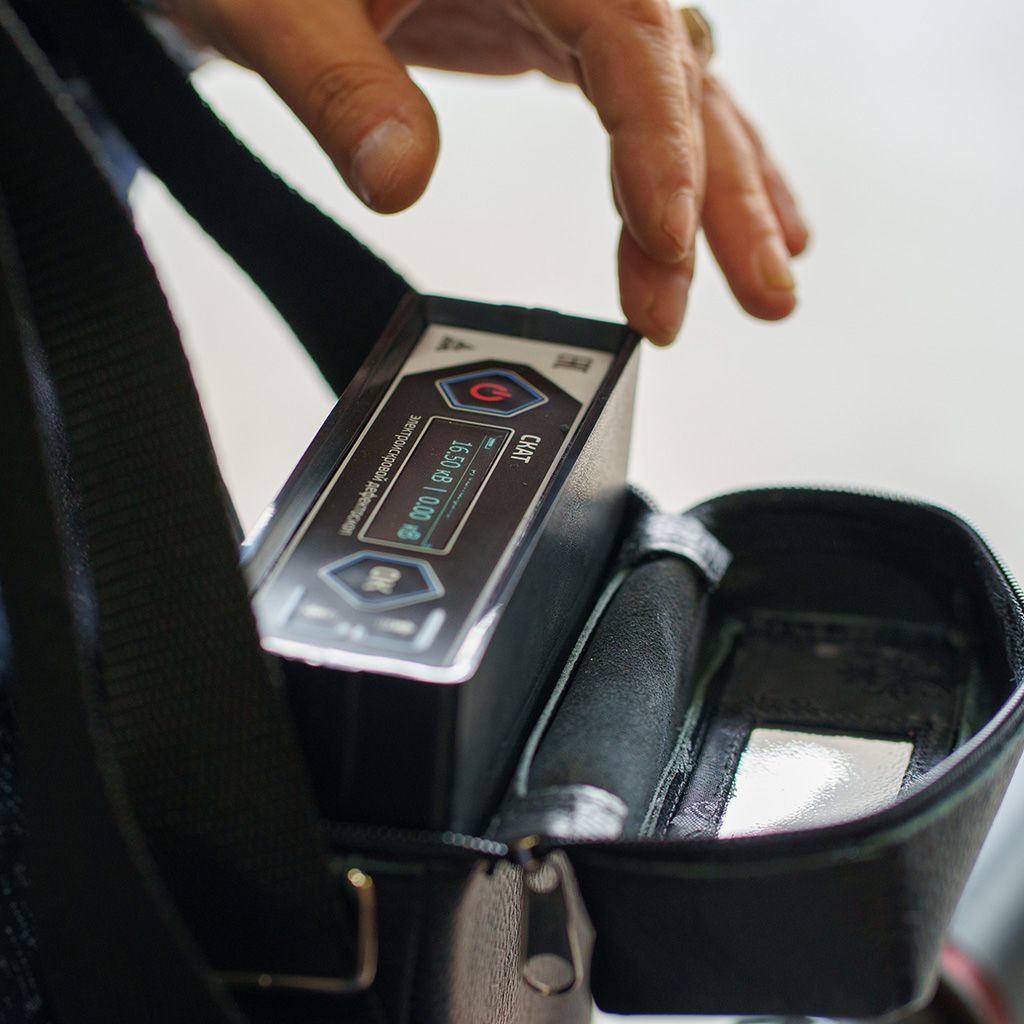

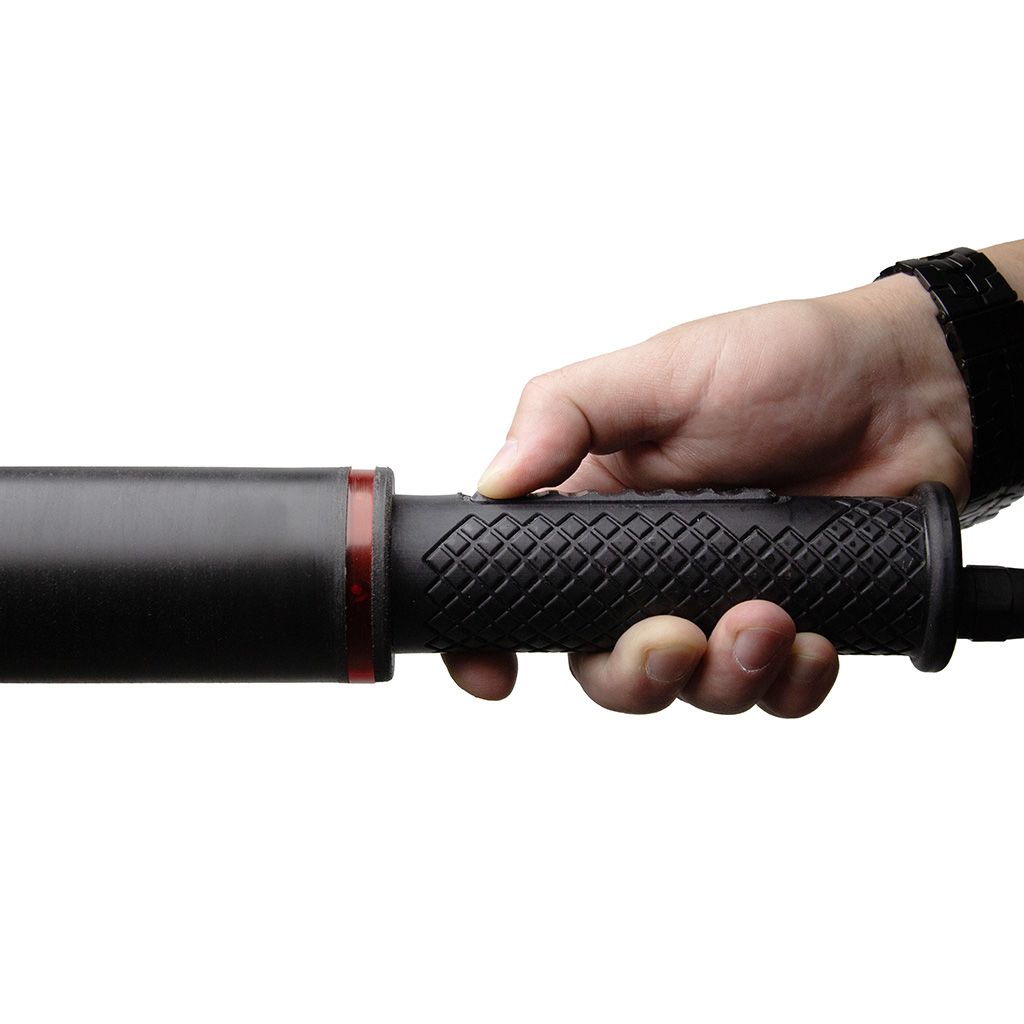

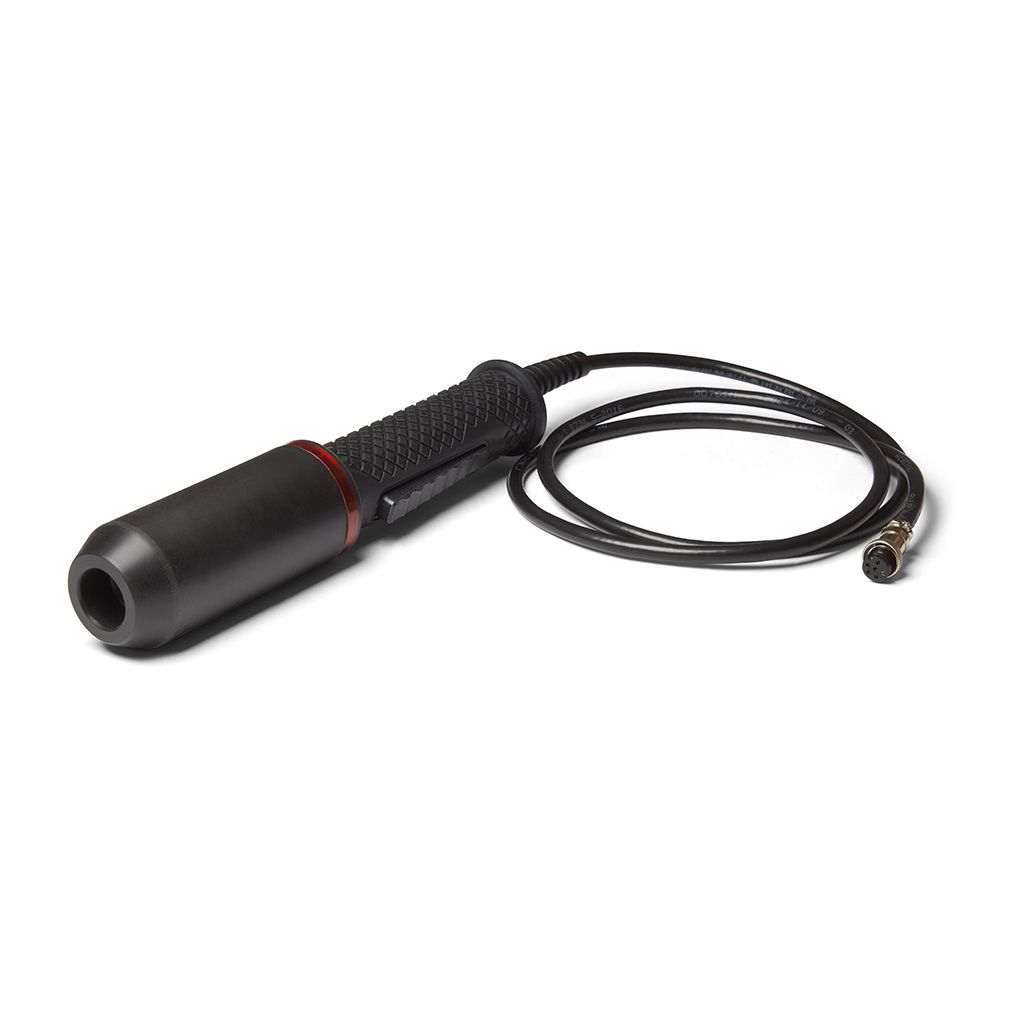

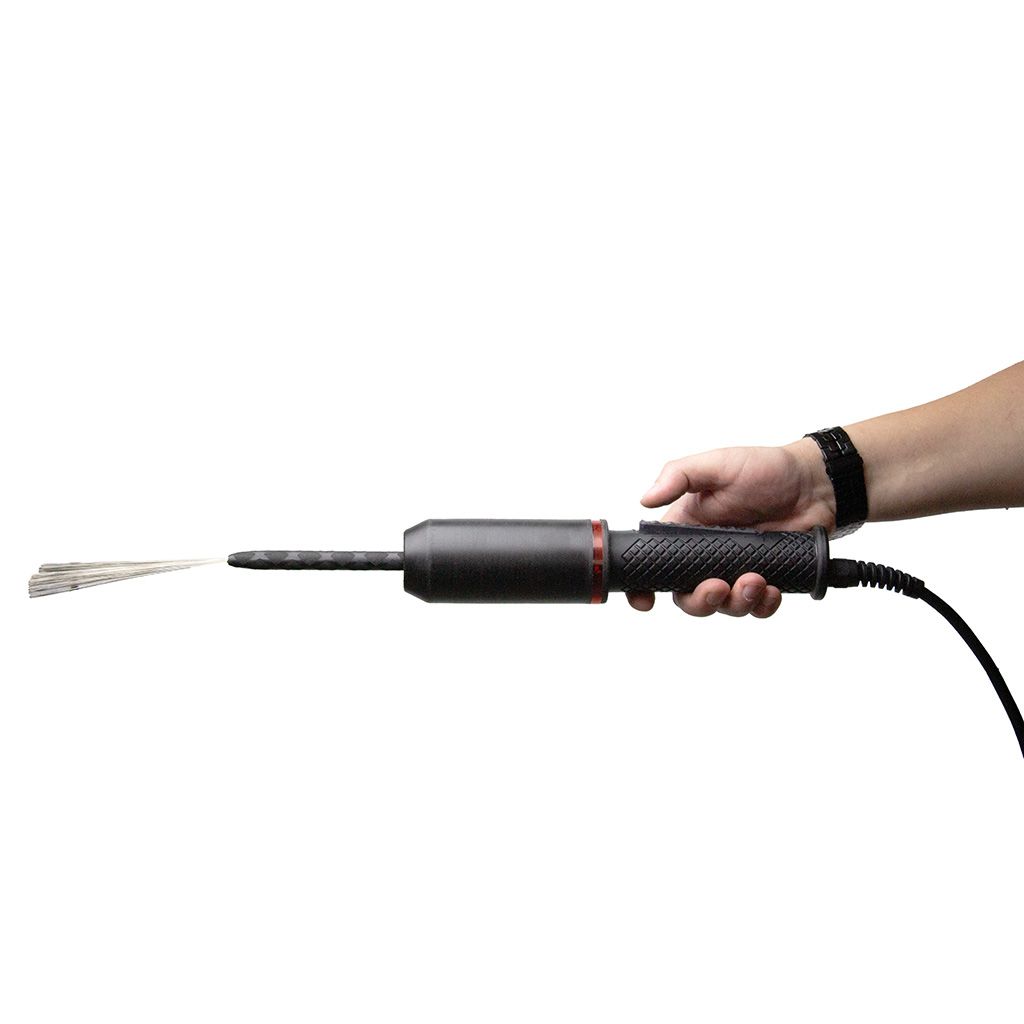

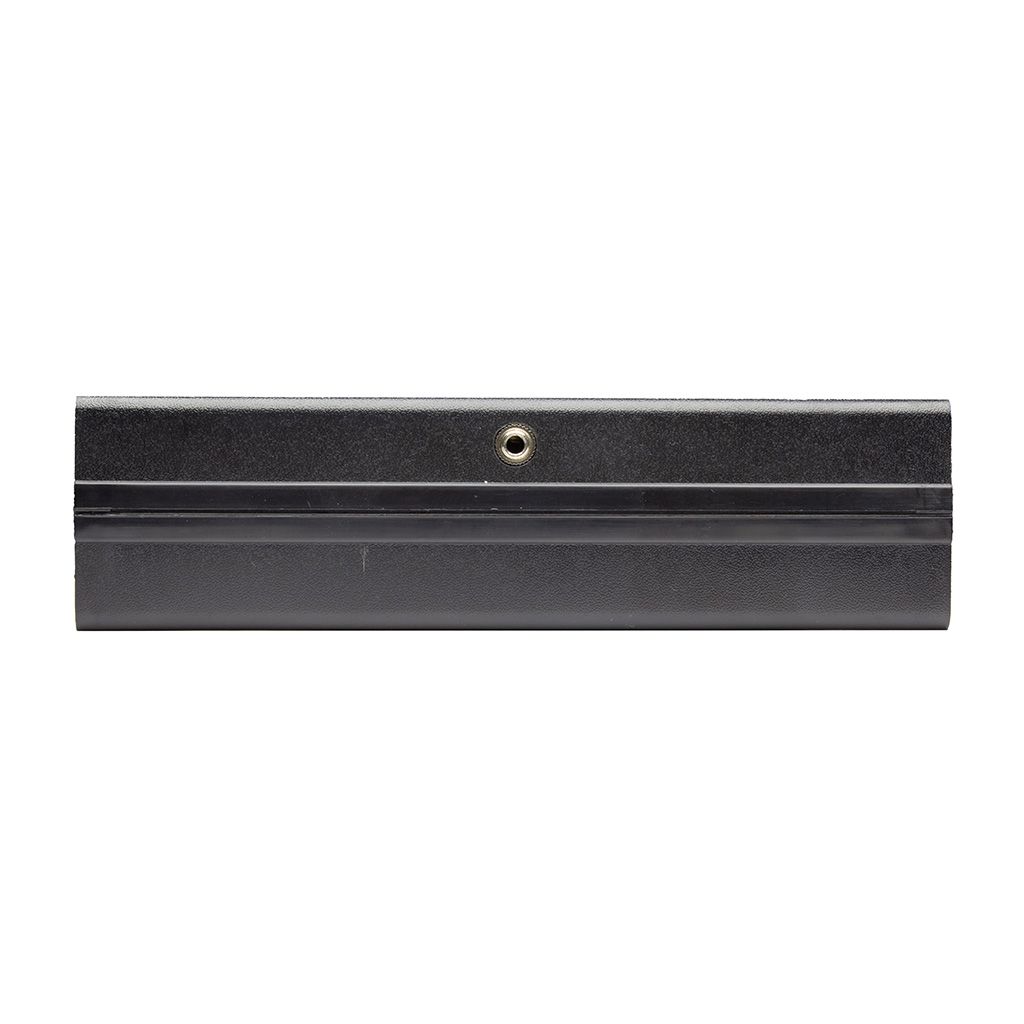

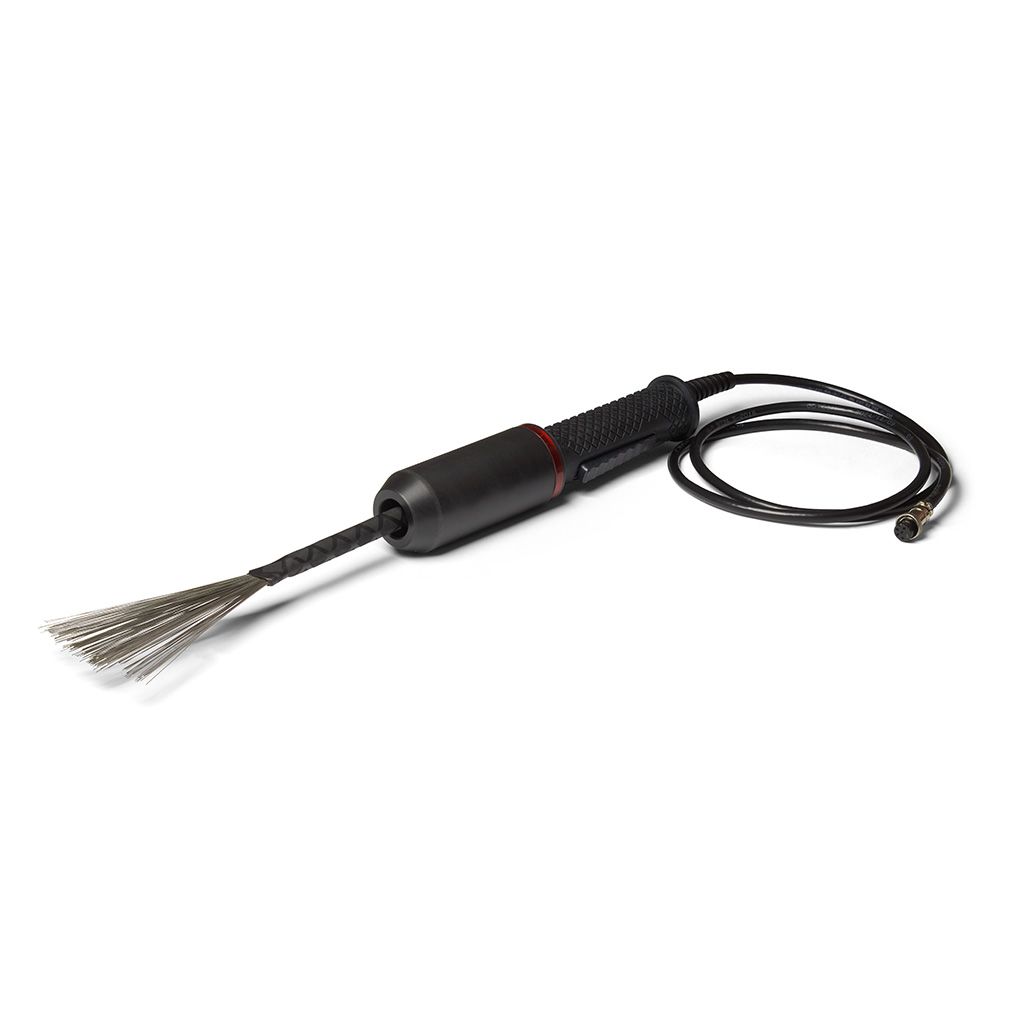

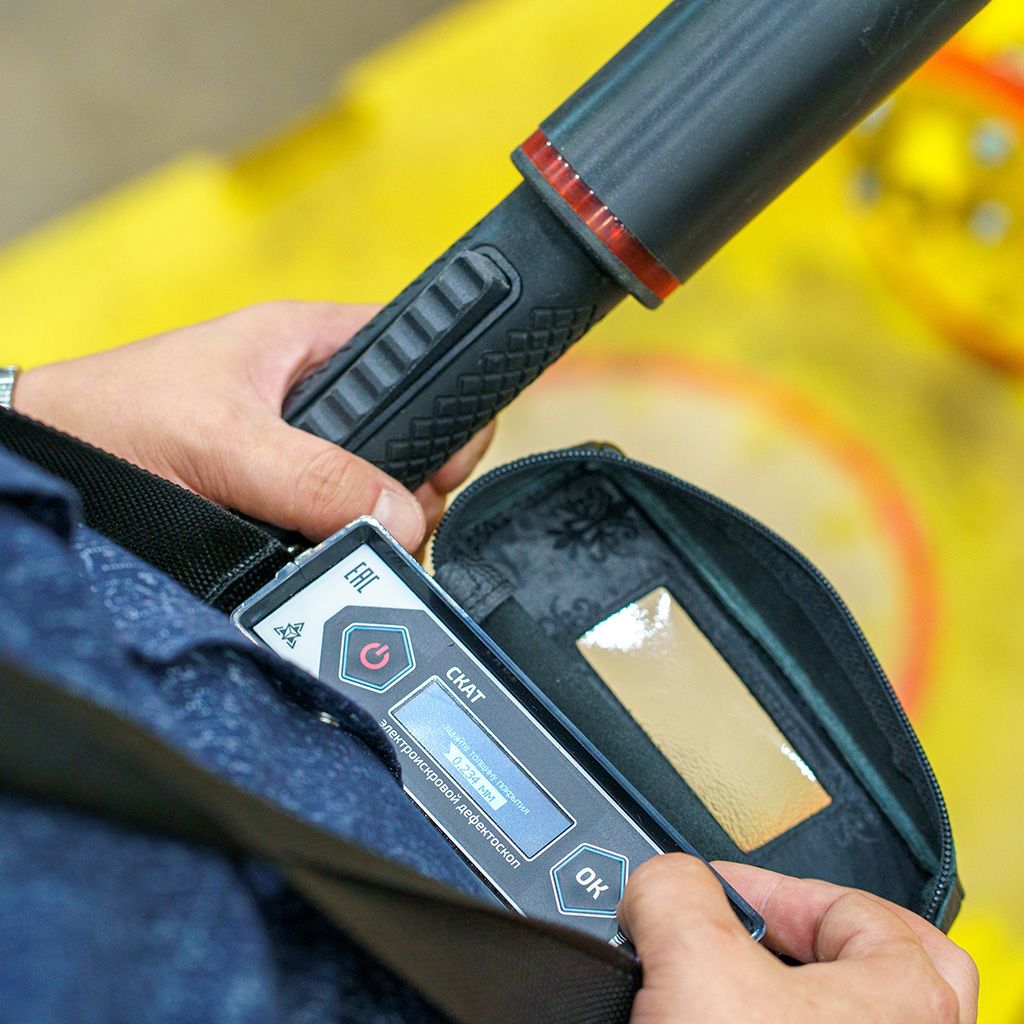

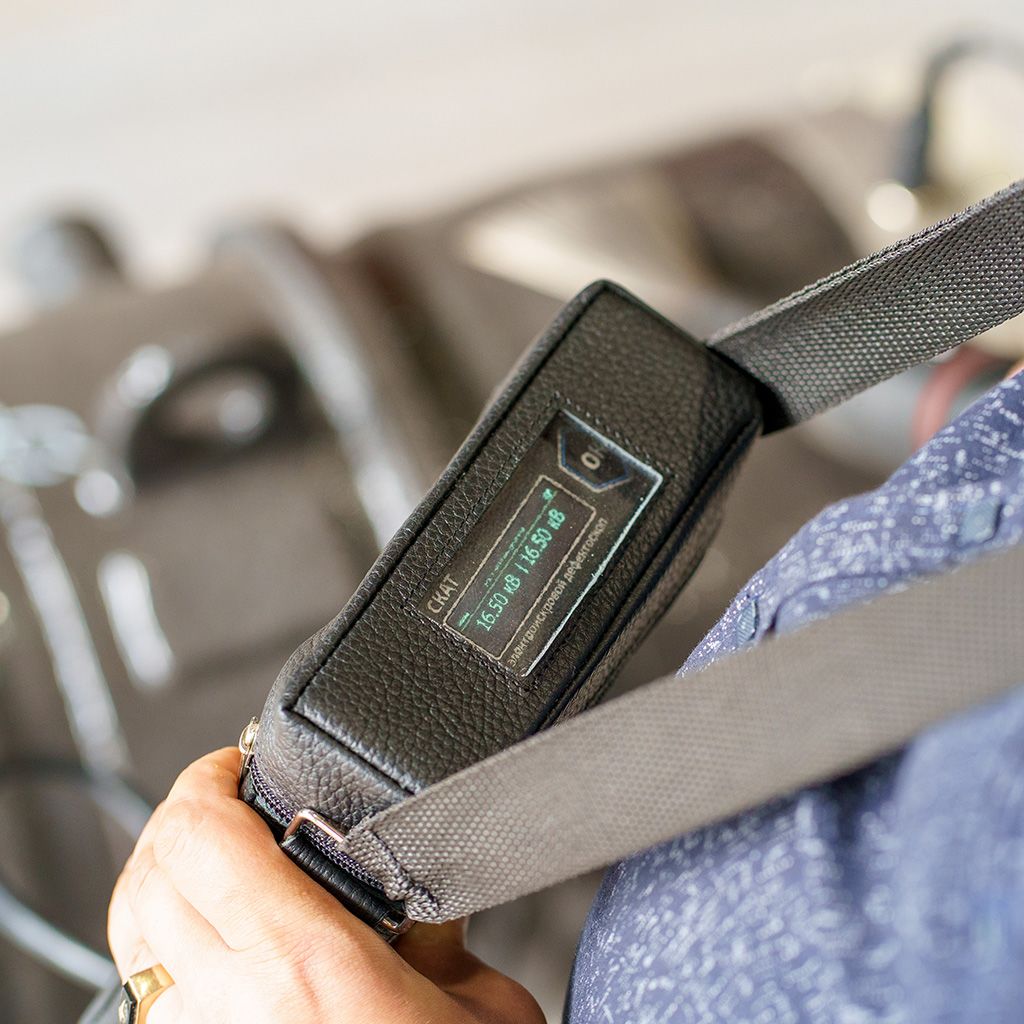

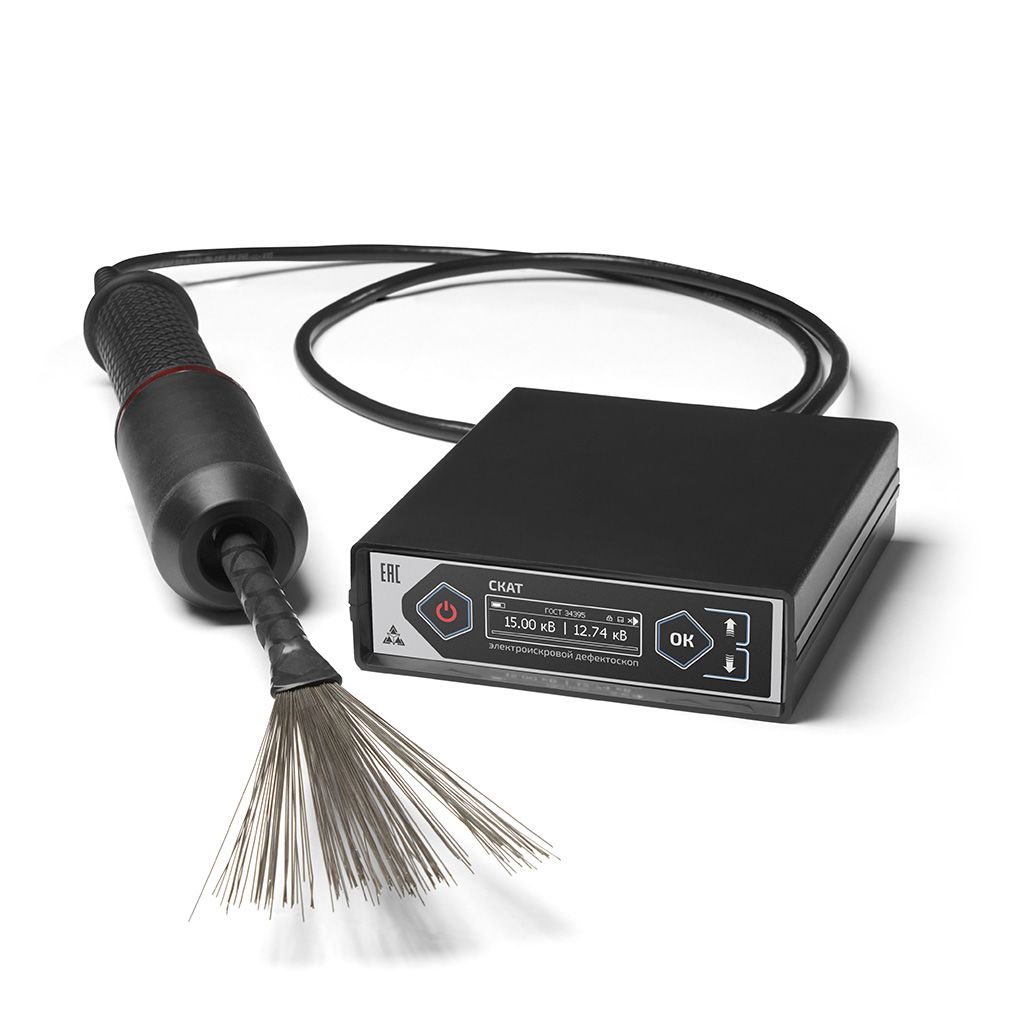

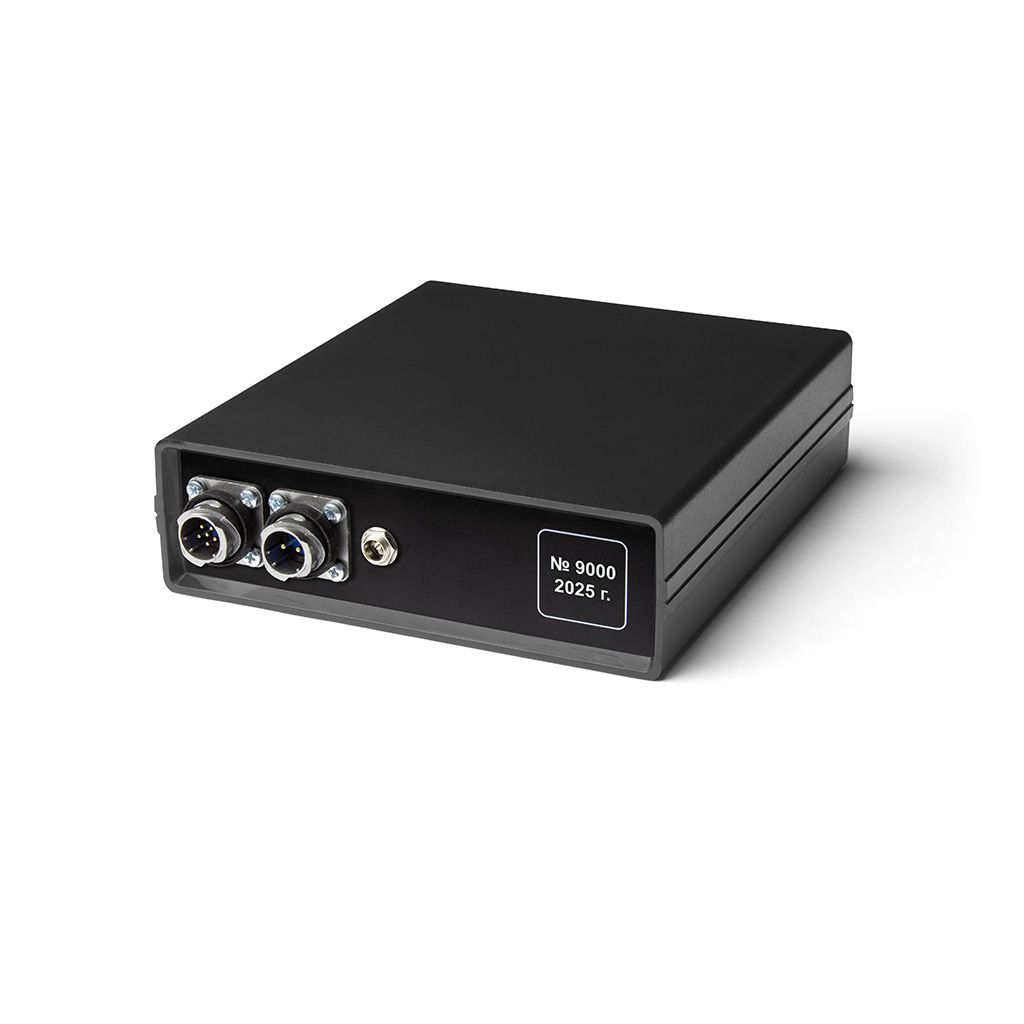

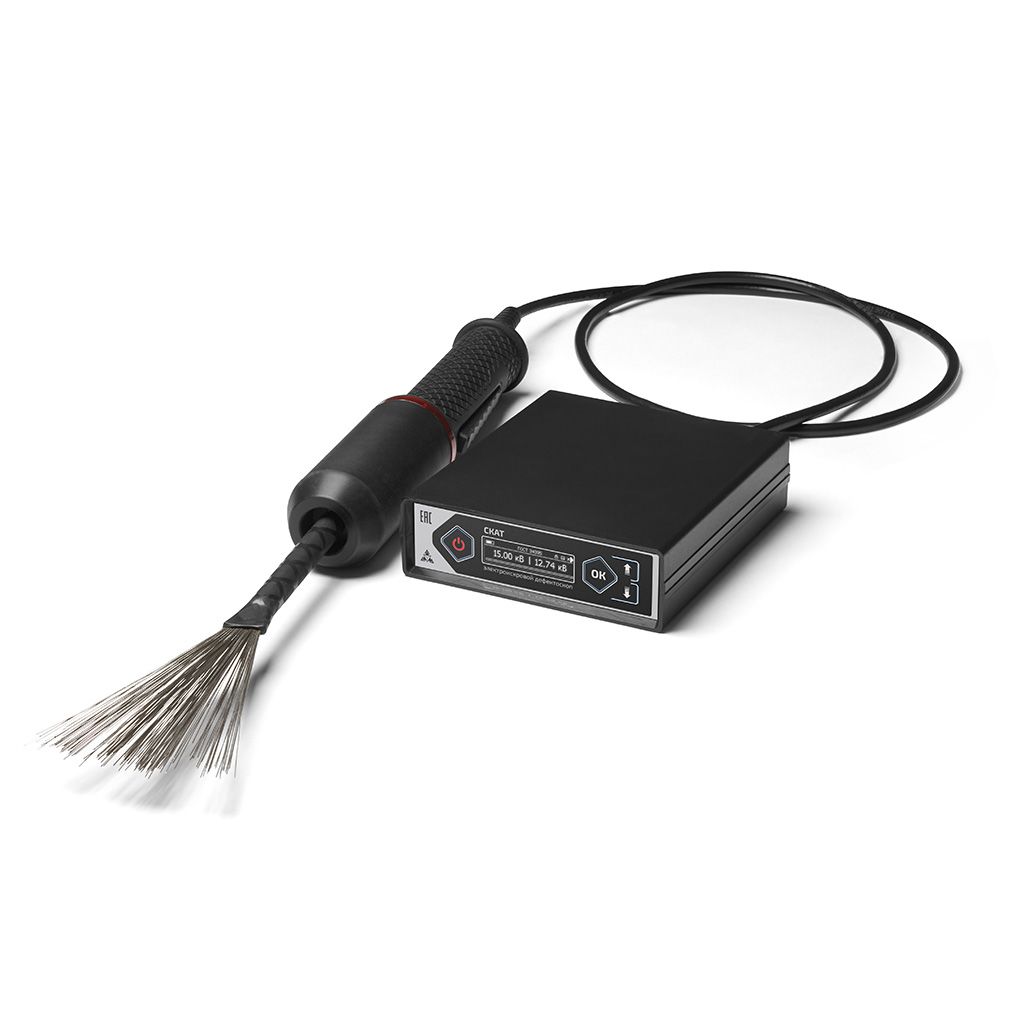

Конструктивно прибор включает в себя электронный блок, выполненный из прочного пластика ABS-UL94-HB и высоковольтный держатель с кабелем и сменными электродами.

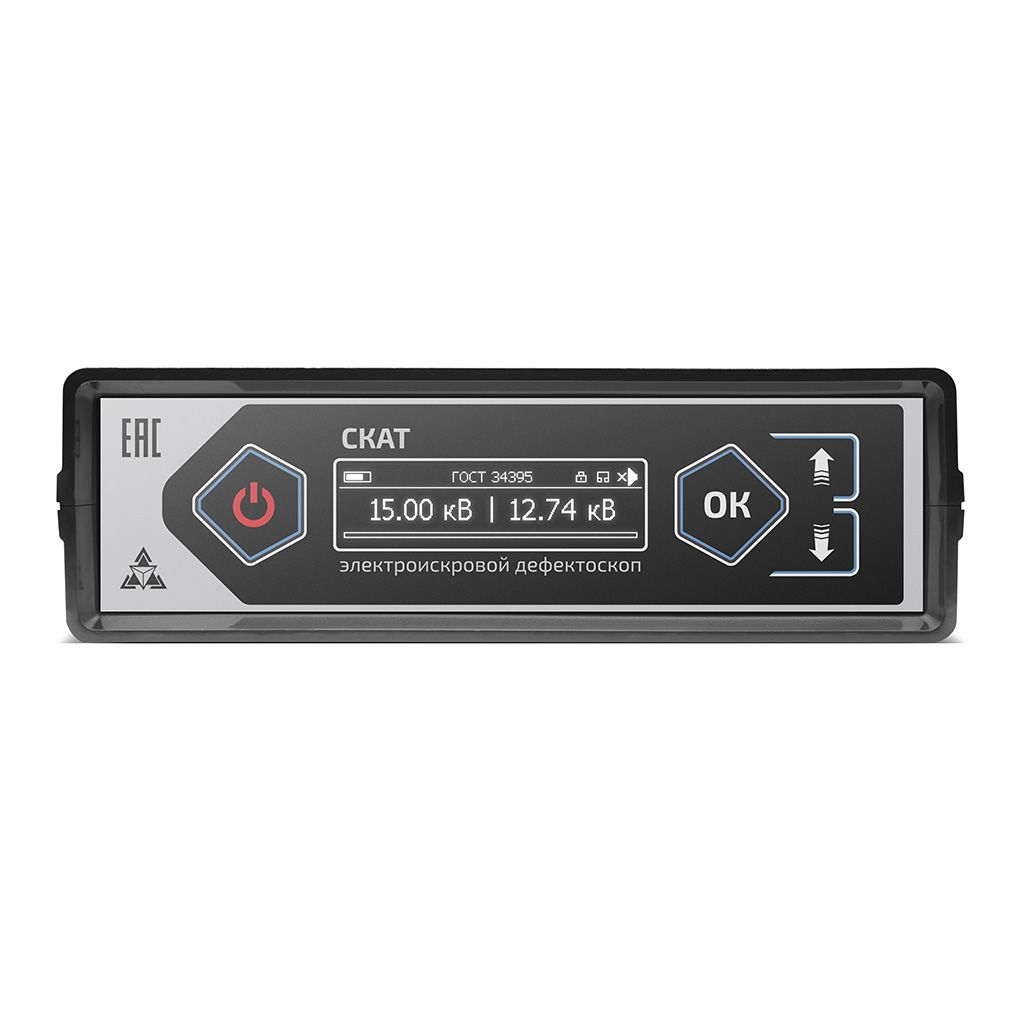

Калькулятор напряжения

Автоматически устанавливает правильное напряжение на основе значения толщины покрытия. Нет необходимости использовать таблицы расчета. Введите стандарт испытаний и толщину покрытия, и прибор автоматически запрограммирует правильное напряжение.

Сравнительная таблица дефектоскопа СКАТ с аналогами на рынке НК

Технические характеристики

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.

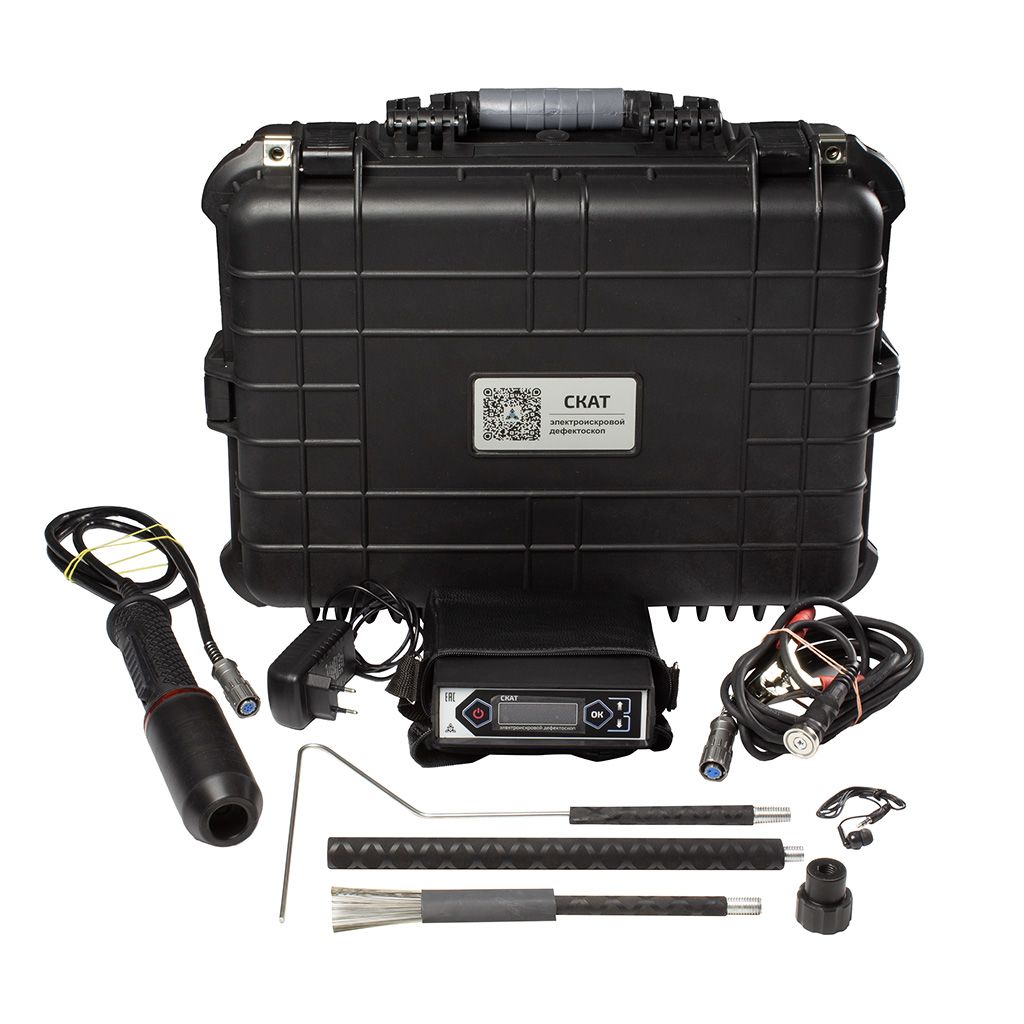

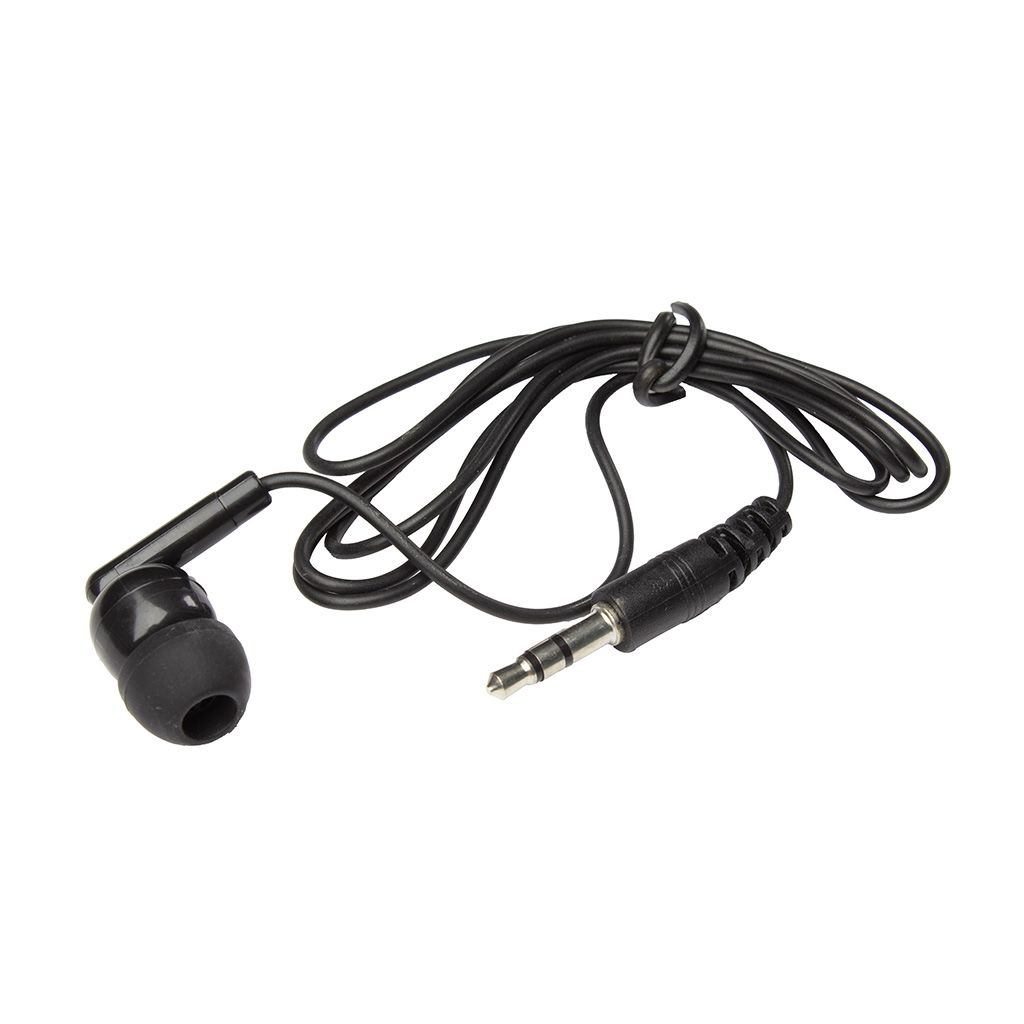

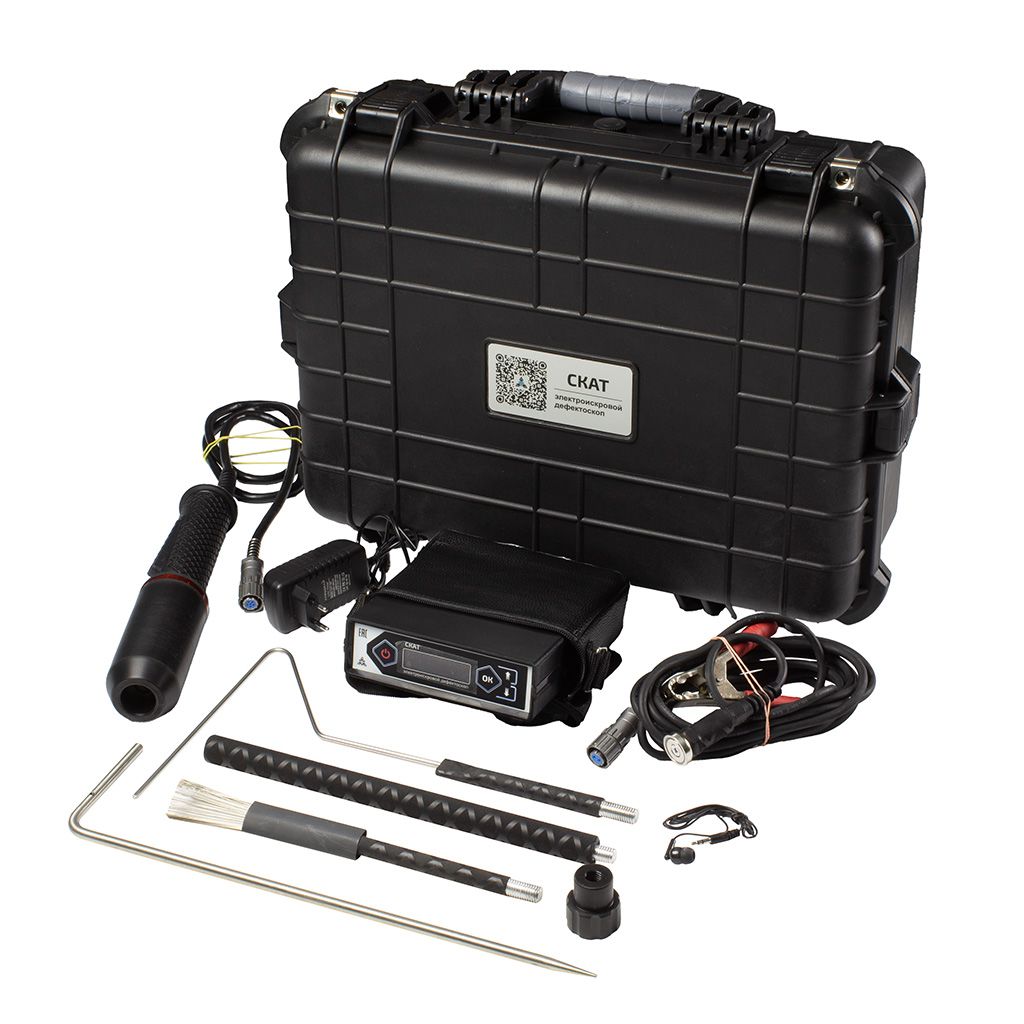

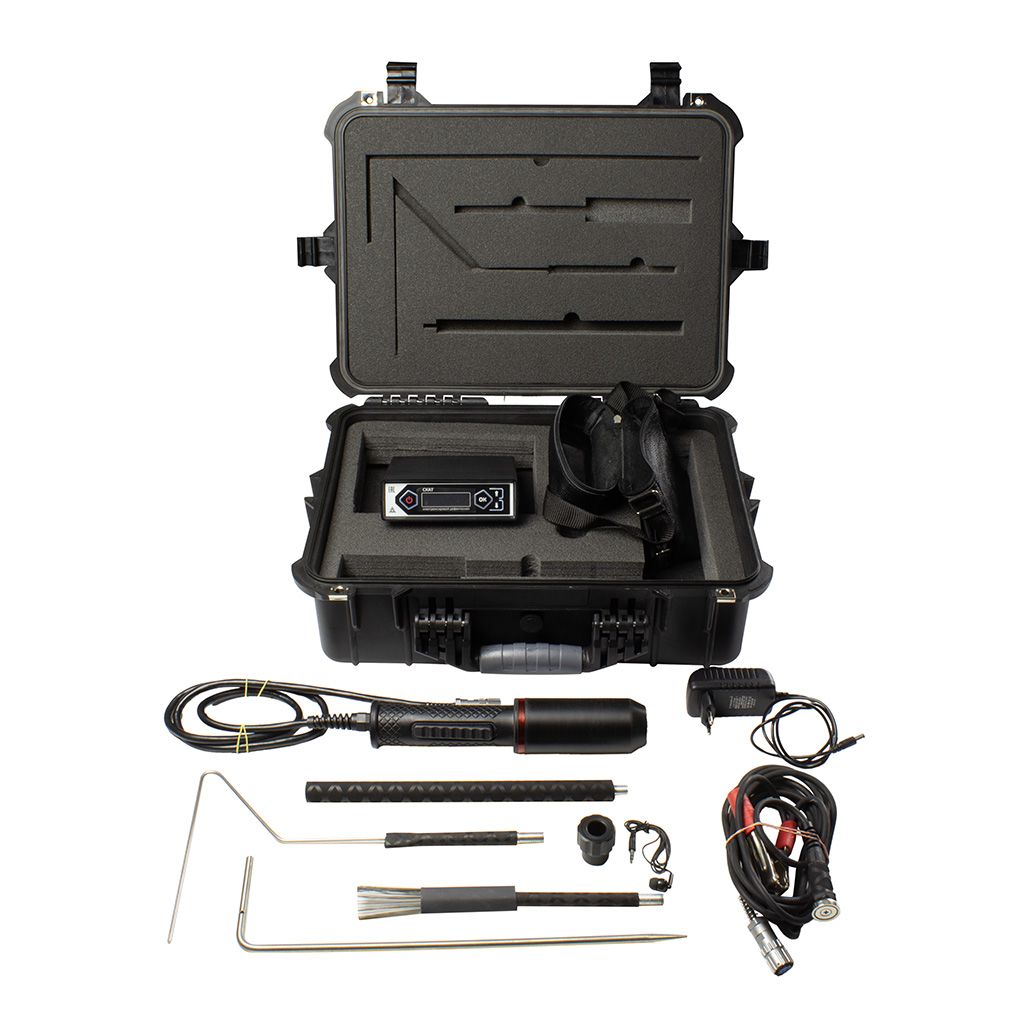

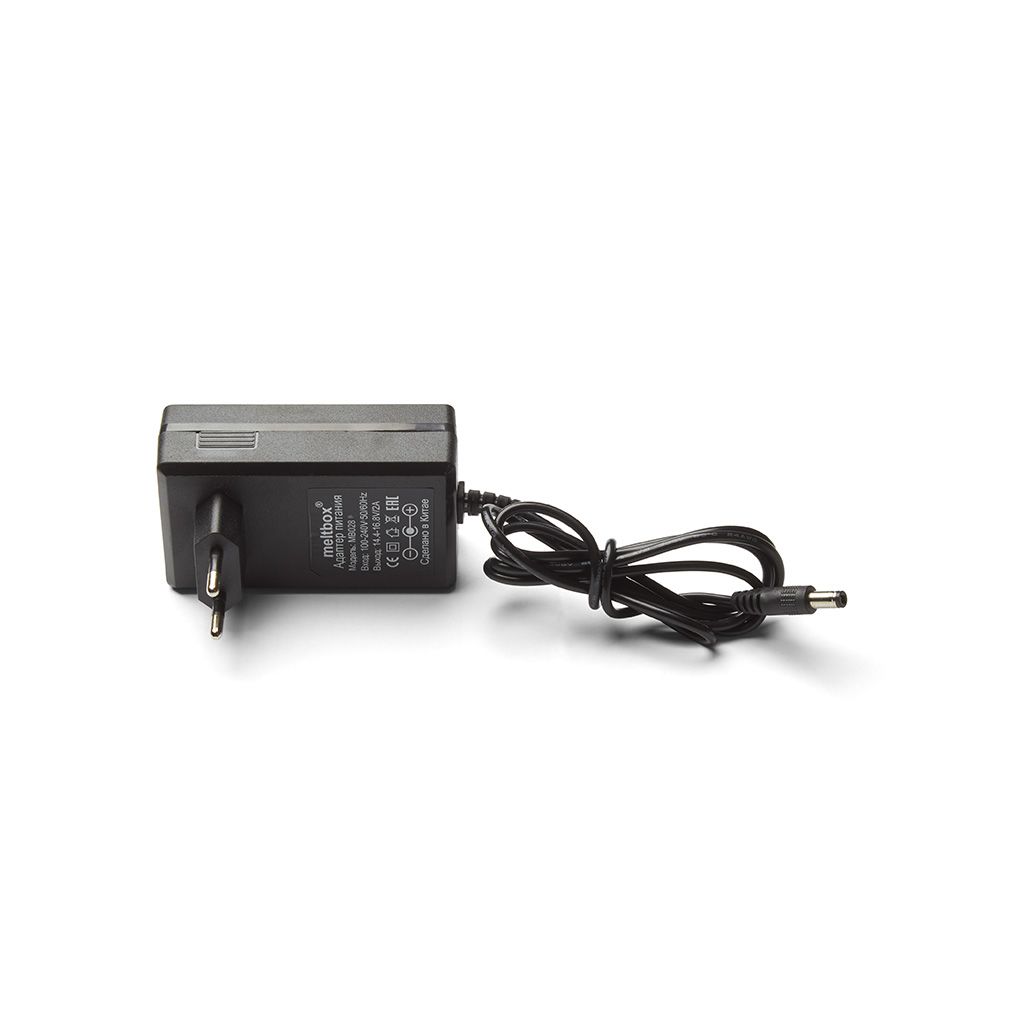

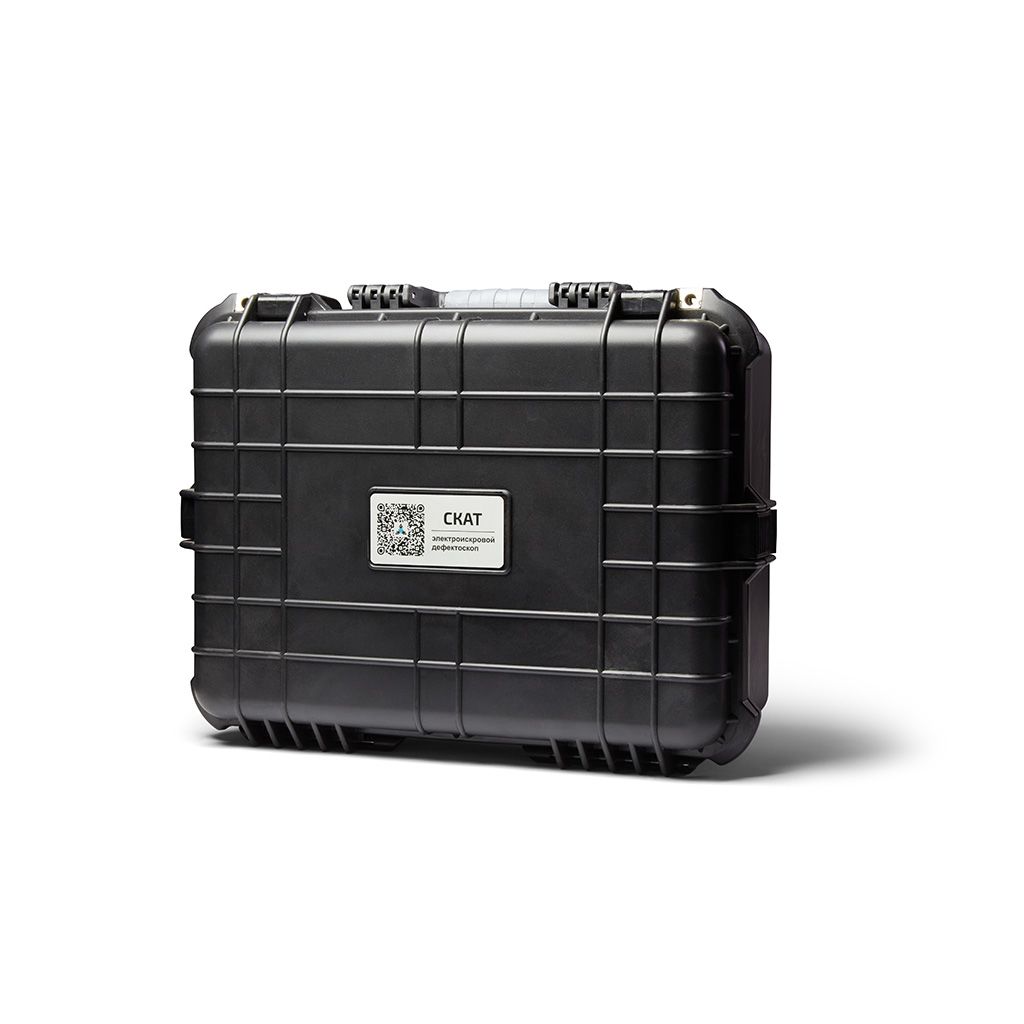

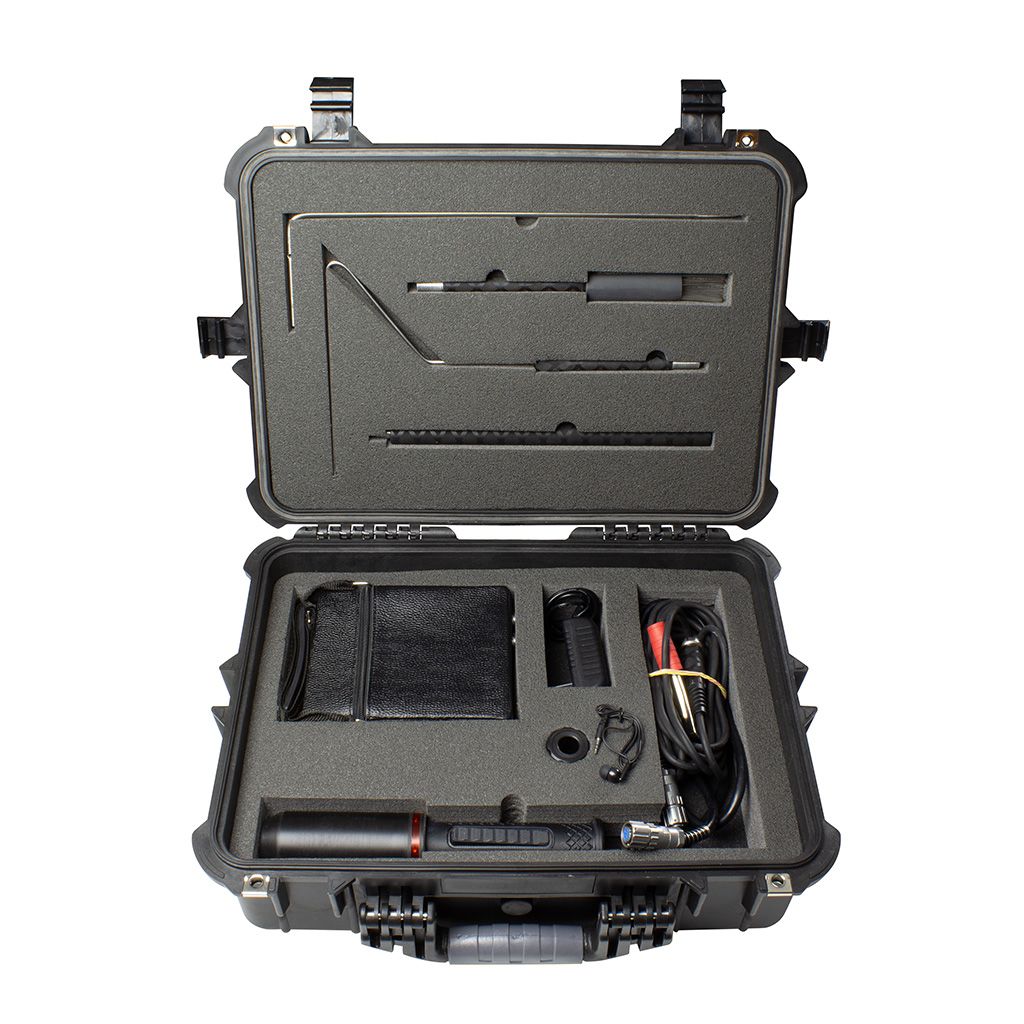

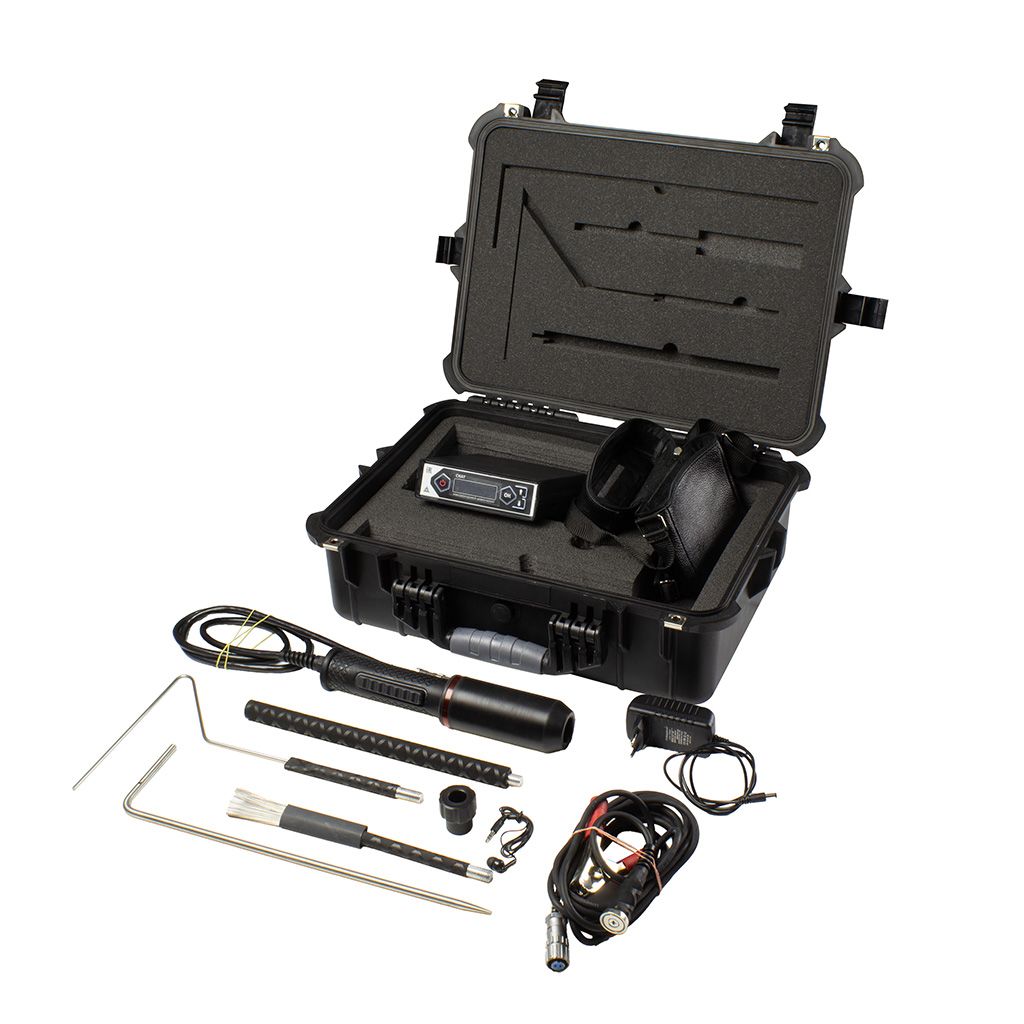

Комплект поставки:

Внимание! Производитель оставляет за собой право изменить комплект поставки.
