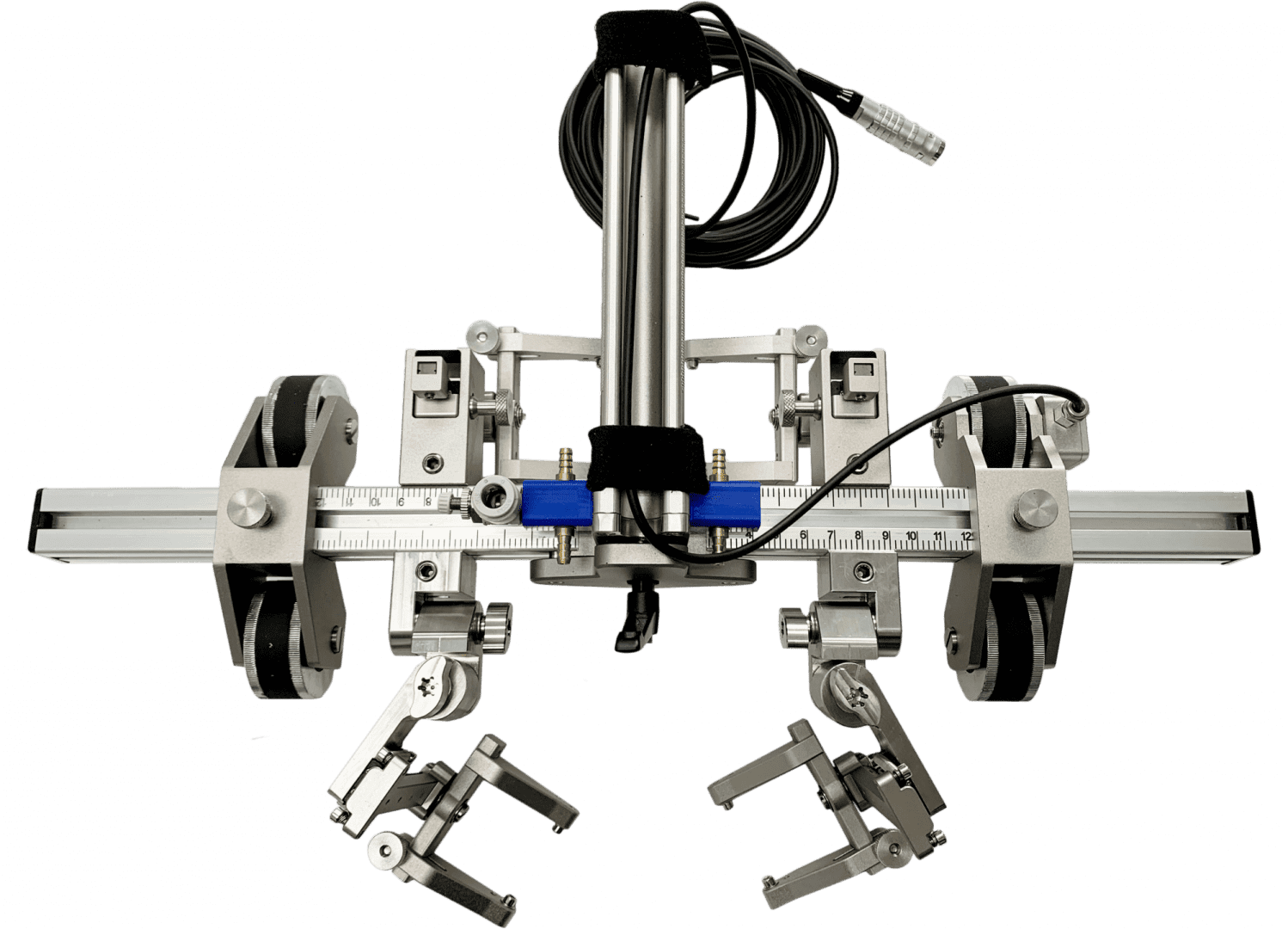

Сканер TWN-19

Механизированный ультразвуковой контроль кольцевых и продольных сварных соединений труб диаметром от 150 мм до плоской поверхности.
Отличие сканера TWN-19 от TWN-18 – модифицированные крепления для поворота преобразователей на 45 градусов относительно оси сканирования. Так можно выявлять поперечно ориентированные дефекты.

Легкая алюминиевая рама с разметкой в виде линейки помогает точно выставить преобразователи относительно сварного шва. На сканер можно установить до двух пар преобразователей ФР или TOFD.

Сканер оснащён магнитными колёсами со встроенным энкодером для записи координат и прочной фиксации на магнитных поверхностях.

Подпружиненная конструкция держателей ПЭП создает стабильный контакт с поверхностью объекта контроля независимо от положения сканера.

Технические характеристики

Методы контроля	Фазированные решётки (PA), Дифракционно-временной метод (TOFD)
Тип сканера	Ручной
Сварные соединения	Плоские, Кольцевые, Продольные
Диаметр трубопроводов (мин)	114
Диаметр трубопроводов (макс)	плоскость
Крепления для преобразователей, пар	2
