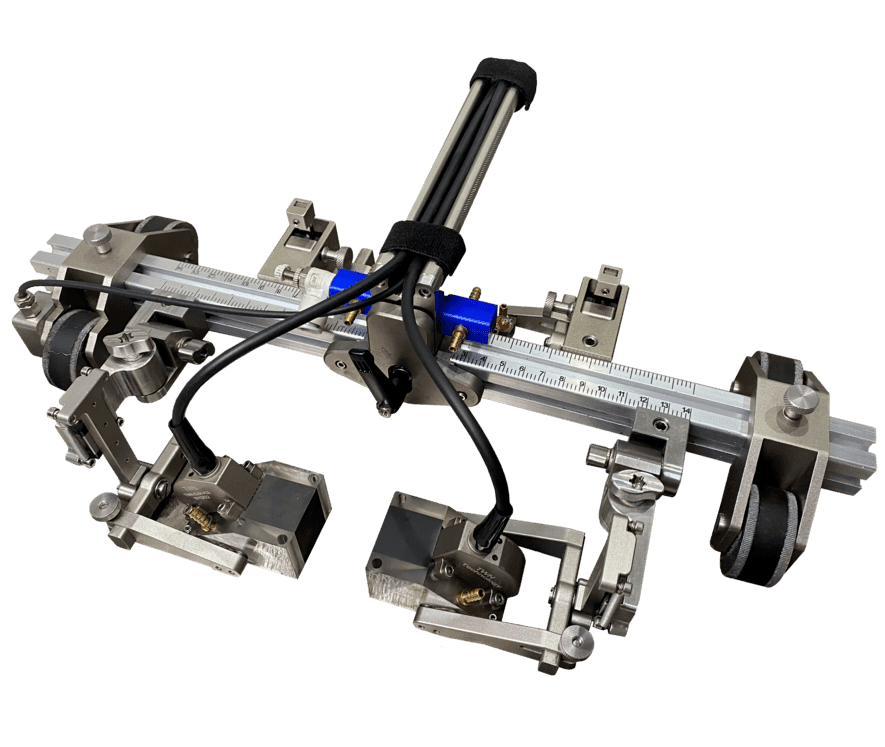

Сканер TWN-18
Механизированный ультразвуковой контроль кольцевых и продольных сварных соединений труб диаметром от 114 мм до плоской поверхности.
Легкая алюминиевая рама с разметкой в виде линейки помогает точно выставить преобразователи относительно сварного шва. На сканер можно установить до двух пар преобразователей ФР или TOFD.
Сканер оснащён магнитными колёсами со встроенным энкодером для записи координат и прочной фиксации на магнитных поверхностях.
Подпружиненная конструкция держателей ПЭП создает стабильный контакт с поверхностью объекта контроля независимо от положения сканера.
Технические характеристики
|
Методы контроля |
Фазированные решётки (PA), Дифракционно-временной метод (TOFD) |
|
Тип сканера |
Ручной |
|
Сварные соединения |
Плоские, Кольцевые, Продольные |
|
Диаметр трубопроводов (мин) |
114 |
|
Диаметр трубопроводов (макс) |
плоскость |
|
Крепления для преобразователей, пар |
2 |
