Система отбора проб и анализа состава газа Тайган СЛ

Назначение

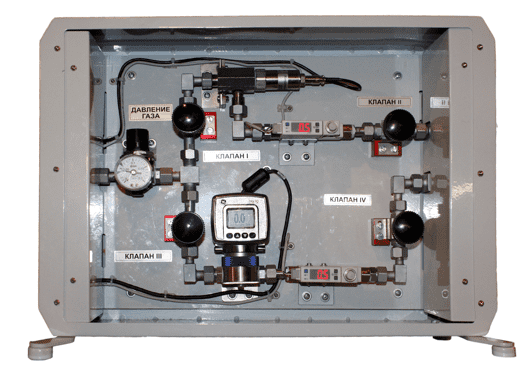

Система отбора проб газа «Тайган СЛ» представляет собой автоматическое, цифровое, одно- или двухканальное устройство непрерывного действия, предназначенное для измерения температуры точки росы и объёмной доли кислорода в азоте, водороде, инертных и других неагрессивных газах. Обеспечивает визуализацию и регистрацию результатов измерений, а также выдачу соответствующих данных на внешние устройства контроля и мониторинга.

В зависимости от реализуемых задач устройство может быть представлено в следующих модификациях:

• «Тайган 01 СЛ» - измерение температуры точки росы;
• «Тайган 02 СЛ» - измерение содержания кислорода;
• «Тайган 03 СЛ» - измерение температуры точки росы и содержания кислорода.

Технические характеристики

Количество аналитических каналов в системе, шт . . . . . 1 или 2;
Максимально допустимое давление газа:

• в точке отбора пробы, МПа . . . . . . . . . . . . . . . . . . . . . ≤ 1;
• в точке подачи пробы на анализ, МПа * . . . . . . . . . . 0,06;

Измеряемый диапазон расхода газа, л/мин . . . . . . . . . . 0,2 ~ 10;
Настраиваемый диапазон расхода газа, л/мин . . . . . . . 0 ~ 10,5;
Диапазон измерений примеси кислорода, ppm **. . . 0 ~ 10 000;
Диапазон измерений температуры точки росы, °C . . . -80 ~ -20;
Рабочие условия применения системы:

• температура, °C . . . . . . . . . . . . . . . . . . . . . . . . . . 5,0 ~ 35;
• относительная влажность, % . . . . . . . . . . . . . . . . . . до 80;
• атмосферное давление, кПа . . . . . . . . . . . . . . . 84 ~ 106,7.

* Для «Тайган 01 СЛ» максимально допустимое давление газа в точке подачи пробы на анализ составляет 0,9 МПа.
** Возможно измерение содержания кислорода в восьми процентных диапазонах (1, 2, 5, 10, 21, 25, 50 и 100 %). Все диапазоны выбираются пользователем.

Устройство выпускается в составе блока настольного или навесного исполнения.
Измерение концентраций примесей в анализируемом газовом потоке происходит за счёт принудительной подачи газа из контролируемой зоны в систему пробоотбора.

Как правило, в системе используется прямой метод отбора проб. При этом проба газа выводится из потока и через пробоотборную линию прямо направляется на вход аналитических блоков системы.

Однако, если параметры газового потока соответствуют техническим характеристикам системы, то её можно установить последовательно, непосредственно в магистраль данного потока газа.
